SUGATSUNE スガツネ工業キャッチ付ガラス丁番 336GG51N ガラス側板 90度タイプインセット扉用 170-083-320 336GG51N | LAMP ランプ建築金物家具金物建具部品パーツ金具金物家具丁番キャッチ付ガラス丁番ガラス扉インセット扉ガラス側板ショーケース

Pontaパス特典

サンキュー配送

10,688円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

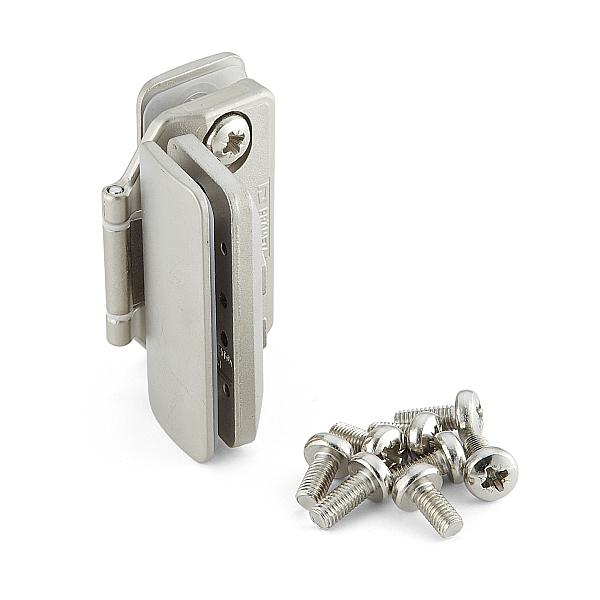

●キャッチ付のガラス用丁番です。
●取り付け後に扉の調整が可能です。（上下±2mm、左右±2mm）
●丁番の出っ張りが少なく、スペースを有効に活用できます。
●軸部にポリアミド製ワッシャーを使用しているため、動きが滑らかです。

【注意】
●ガラスサイズは耐荷重を優先して決めてください。
●ガラス厚に合わせて、必ず面取加工を行ってください。
●必ず戸当りを設けてください。
【付属品】
●ガラス保護用プラスチックスペーサー
●ガラス取付ねじ

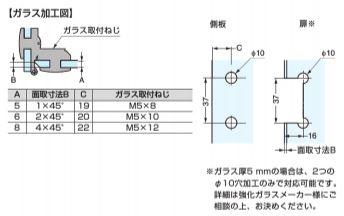

A：面取寸法B：C：ガラス取付ねじ
5：1×45度：19：M5×8
6：2×45度：20：M5×10
8：4×45度：22：M5×12
【材料】
亜鉛合金（ZDC）
【仕上】
ニッケルめっき
【サイズ】
扉幅：600以下
扉高さ：800以下
ガラス厚：5、6、8
【耐荷重N】98 /2ヶ
【耐荷重kgf】10 /2ヶ
【重量】183g
【注文コード】170-083-320
【品番】336GG51N
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
