SUGATSUNE スガツネ工業スライド丁番ガラス扉用 GM100 キャッチ付 160-083-053 GM100-C32/0 | LAMP ランプ建築金物家具金物建具部品パーツ金具金物スライド丁番丁番ガラス扉用キャッチ付インセット扉キャビネット家具シンプル

Pontaパス特典

サンキュー配送

1,043円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

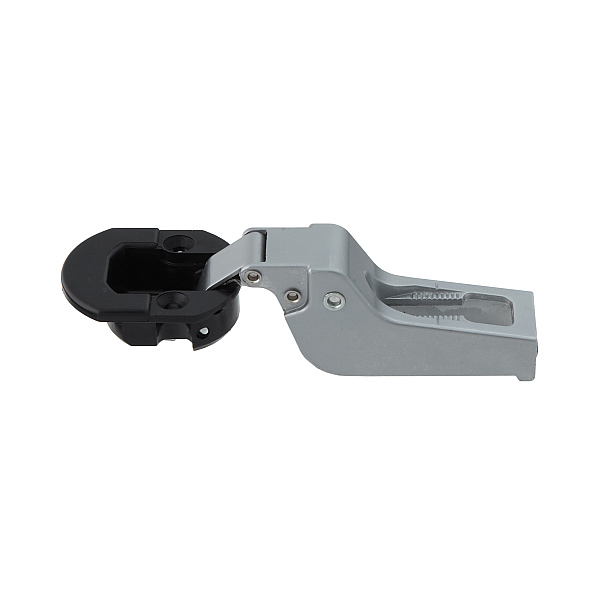

※image photo

90度開き
インセット
カップ径φ26ガラス厚4〜6mm
取付座金100シリーズ

【別売品】
●100シリーズマウンティングプレート（取付座金）
●GM100用正面プレート

写真はスライド丁番本体と別売のマウンティングプレートと正面プレートの組み合わせです。

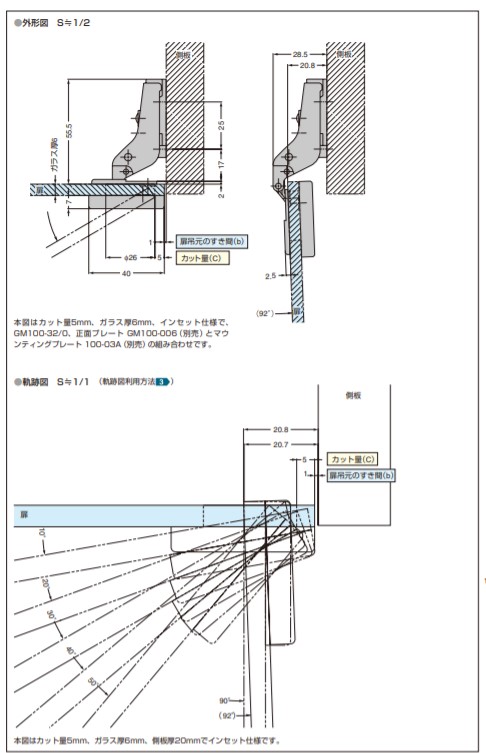

【カット量（C）と扉吊元のすき間（b）の関係】表-1
カット量（C）：5
扉吊元のすき間（b）：1
カット量は5mmのみです。かぶせ量調節ねじで、隙間を調整できます。

【オープニングクリアランス（O.C.）目地代】
スライド丁番使用時には必ず扉先端のO.C.（A）と扉吊元のO.C.（B）が必要ですが、ガラス扉用丁番においては、扉厚（ガラス厚）が木製扉に比べて非常に薄くなっているため、扉吊元のO.C.（B）は0です。また、扉先端のO.C.（A）も0.1mm以下です。

【扉加工】ガラス加工
※1：印寸法は、現品に合わせて加工してください。
※2：強化ガラスをご使用ください。また飛散防止
フィルムを貼ることをお勧めします。

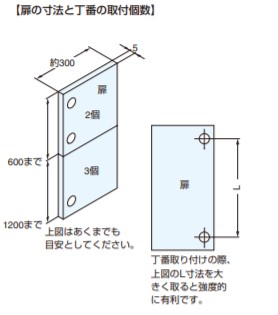

【扉の寸法と丁番の取付個数】
上図はあくまでも目安としてください。
丁番取り付けの際、上図のL寸法を大きく取ると強度的に有利です。
【仕様】
キャッチ付
【材料】
本体亜鉛合金（ZDC）、カップ/ポリアミド（PA）
【色】
カップ/ブラック
【仕上】
本体/サチライトクロムめっき
【注文コード】160-083-053
【品番】GM100-C32/0
取り付けには別売のマウンティングプレートと正面プレートが必要です。別途ご注文ください。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
