SUGATSUNE スガツネ工業スライド丁番ガラス扉用 GM100 キャッチなし 160-083-055 GM100-32/19 | LAMP ランプ建築金物家具金物建具部品パーツ金具金物スライド丁番丁番ガラス扉用キャッチなし 19mmかぶせ扉キャビネットシンプル

Pontaパス特典

サンキュー配送

946円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

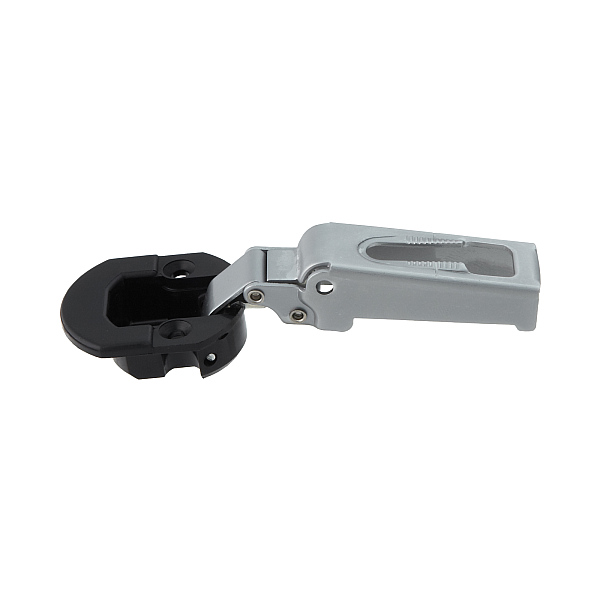

※image photo

96度開き
19mmかぶせ
適応かぶせ量16〜19mm
カップ径φ26ガラス厚4〜6mm
取付座金100シリーズ

【別売品】
●100シリーズマウンティングプレート（取付座金）
●GM100用正面プレート

写真はスライド丁番本体と別売のマウンティングプレートと正面プレートの組み合わせです。

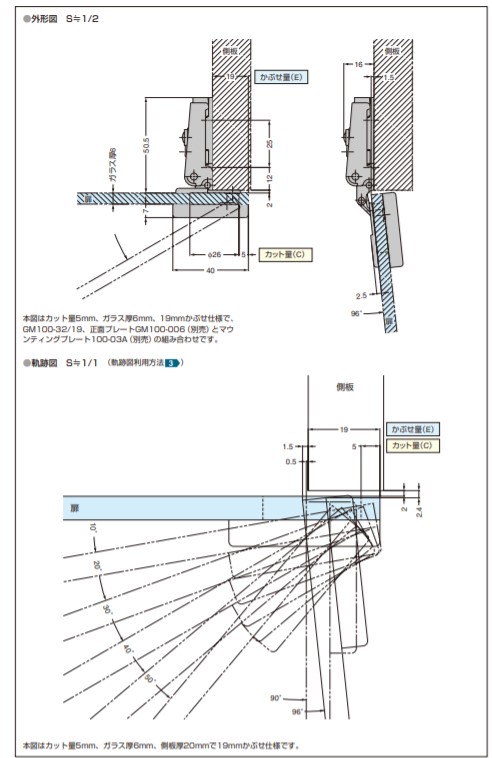

【カット量（C）とかぶせ量（E）の関係】表-1
カット量（C）：5
かぶせ量（E）：19
カット量は5mmのみです。かぶせ量調節ねじを回したりディスタンスプレート（2mm厚）を使用することで、かぶせ量を1〜6mm少なくできます。

【オープニングクリアランス（O.C.）目地代】
スライド丁番使用時には必ず扉先端のO.C.（A）と扉吊元のO.C.（B）が必要ですが、ガラス扉用丁番においては、扉厚（ガラス厚）が木製扉に比べて非常に薄くなっているため、扉吊元のO.C.（B）は0です。また、扉先端のO.C.（A）も0です。

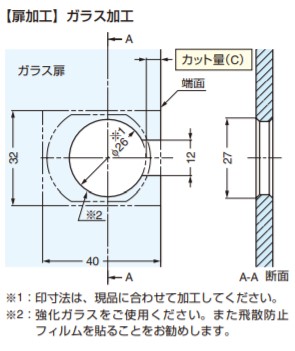

【扉加工】ガラス加工
※1：印寸法は、現品に合わせて加工してください。
※2：強化ガラスをご使用ください。また飛散防止
フィルムを貼ることをお勧めします。

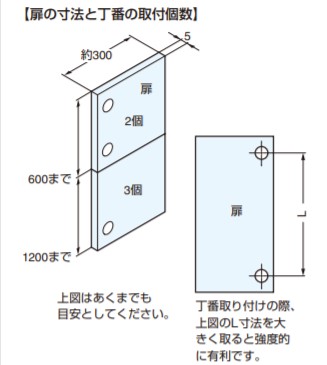

【扉の寸法と丁番の取付個数】
上図はあくまでも目安としてください。
丁番取り付けの際、上図のL寸法を大きく取ると強度的に有利です。
【仕様】
キャッチなし
【材料】
本体/鋼、カップ/ポリアミド（PA）
【色】
カップ/ブラック
【仕上】
本体/サチライトクロムめっき
【注文コード】160-083-055
【品番】GM100-32/19
取り付けには別売のマウンティングプレートと正面プレートが必要です。別途ご注文ください。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
