SUGATSUNE スガツネ工業ラプコン搭載オリンピアスライド丁番 360 85度開き PAT キャッチ付 160-034-883 360-C26-19T85 | LAMP ランプ建築金物家具金物部品金具金物スライド丁番オリンピア丁番キャッチ付き 19mmかぶせ扉キャビネットシンプル

Pontaパス特典

サンキュー配送

558円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

85度開き
19mmかぶせ
適応かぶせ量15〜19mm（カット量5mmの時）

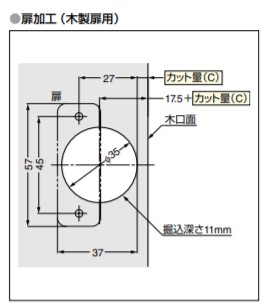

カップ径φ35掘込深さ11mm推奨扉厚15〜20mm
取付座金オリンピアシリーズ

●ダンパー機能付はスピードを5段階で調節できます。

【仕様】
●扉の三次元調整機能（前後＋1.5mm、—2.5mm、上下±2.5mm、かぶせ〔左右〕＋0mm、—4mm）
●使用温度：0度〜40度
【別売品】
●オリンピアシリーズマウンティングプレート（取付座金）
●丸皿タッピンねじ3.5×15NI
【推奨ねじ】
●呼び径3.5皿頭／丸皿頭のタッピンねじ／木ねじ

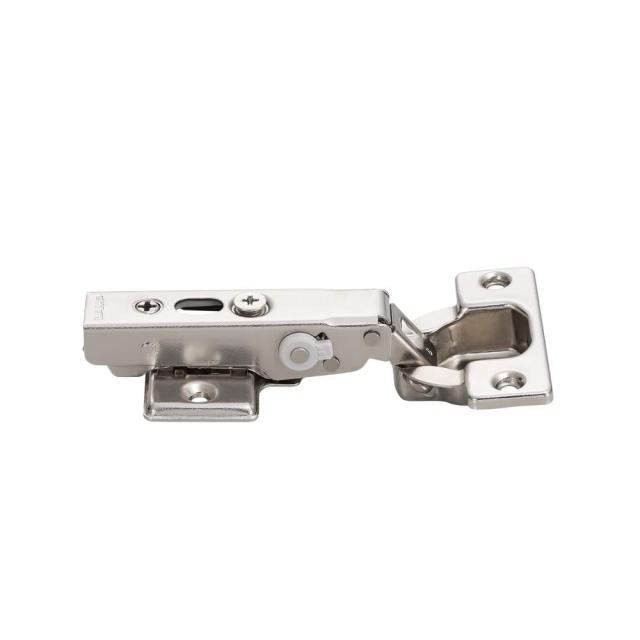

写真はスライド丁番本体（ダンパー内蔵）と別売のマウンティングプレートの組み合わせです

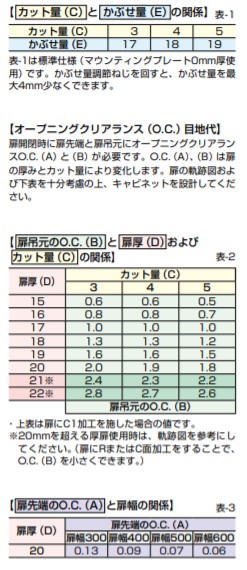

【カット量（C）とかぶせ量（E）の関係】表-1
カット量（C）：3：4：5
かぶせ量（E）：17：18：19
表-1は標準仕様（マウンティングプレート0mm厚使用）です。
かぶせ量調整ねじを回すと、かぶせ量を最大4mm少なくできます。

【オープニングクリアランス（O.C.）目地代】
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。

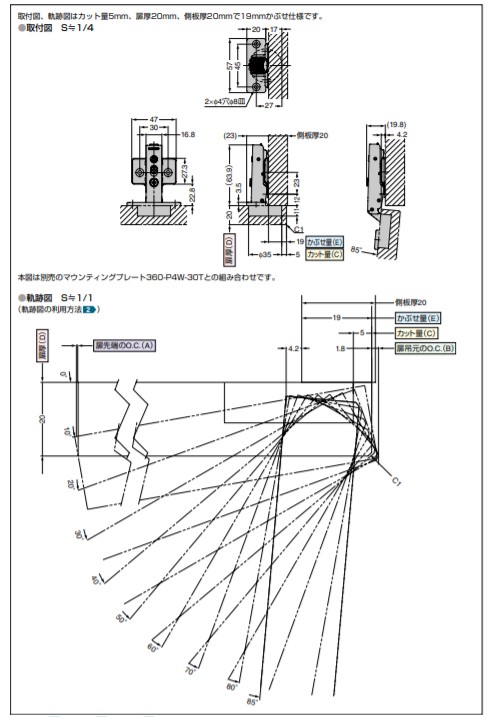

O.C.（A）、（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

【扉吊元のO.C.（B）と扉厚（D）およびカット量（C）の関係】表-2
扉厚（D）：カット量（C）（3：4：5）
15：0.6：0.6：0.5
16：0.8：0.8：0.7
17：1.0：1.0：1.0
18：1.3：1.3：1.2
19：1.6：1.6：1.5
20：2：1.9：1.8
21※：2.4：2.3：2.2
22※：2.8：2.7：2.6
扉吊元のO.C.（B）
・上表は扉にC1加工を施した場合の値です。
※20mmを超える厚扉使用時は、軌跡図を参考にしてください。（扉にRまたはC面加工をすると、O.C.（B）を小さくできます。）

【扉先端のO.C.（A）と扉幅の関係】表-3
扉厚（D）：扉先端のO.C.（A）（扉幅300：扉幅400：扉幅500：扉幅600）
20：0.13：0.09：0.07：0.06

【仕様】
キャッチ付
【材料】
鋼
【仕上】
ニッケルめっき
【注文コード】160-034-883
【品番】360-C26-19T85
取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
