商品説明

※image photo

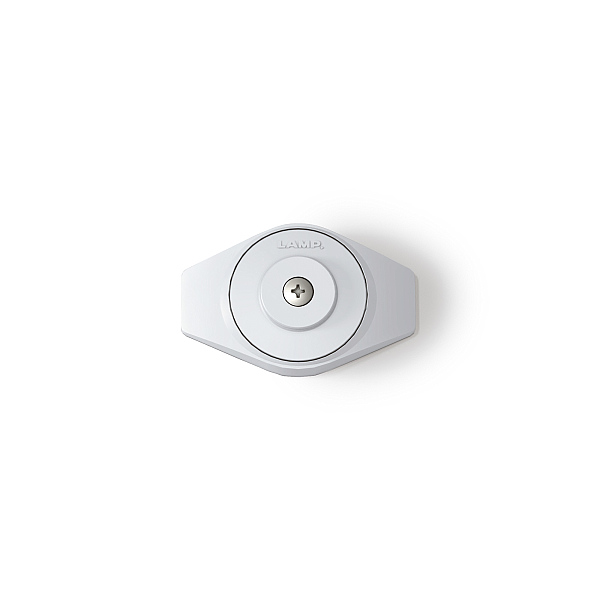

●什器の回転蓋などの軸部に取り付けるダンパーです。
●下の使用例では、スペーサーを板厚などの仕様に合わせてお客様でご用意ください。
●シンプルなデザインで、筐体の外観を損ないません。
●扉の大きさに合わせて3種類のトルクからお選びいただけます。
●食品展示用什器などに最適です。

【仕様】
●使用温度：5度〜35度
【注意】
●什器の形状に応じてスペーサー、またはL字ブラケットなどの追加部品が必要になります。
●左右同じトルクの機種（S、M、H）を使用してください。
●屋内で使用してください。
●取付にインパクトドライバーを使用しないでください。
●水回りでのご使用はお止めください。

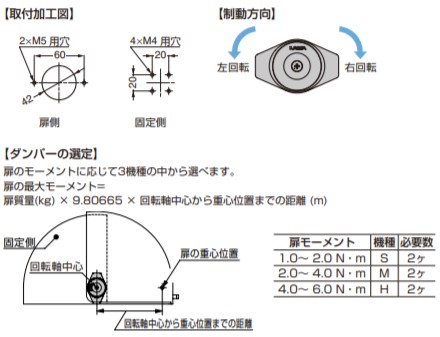

【ダンパーの選定】
扉のモーメントに応じて3機種の中から選べます。
扉の最大モーメント=
扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)

扉モーメント：機種：必要数
1.0〜2.0N・m：S：2ヶ
2.0〜4.0N・m：M：2ヶ
4.0〜6.0N・m：H：2ヶ

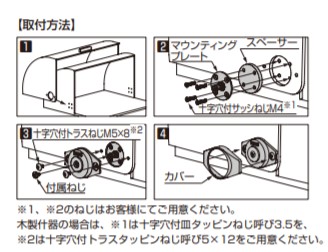

【取付方法】
※1、※2のねじはお客様にてご用意ください。
木製什器の場合は、※1は十字穴付皿タッピンねじ呼び3.5を、
※2は十字穴付トラスタッピンねじ呼び5×12をご用意ください。

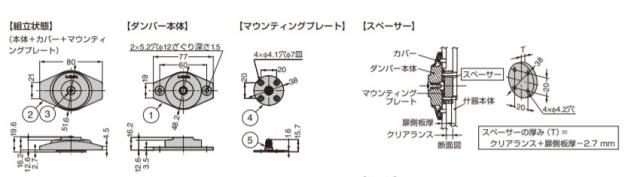

【材料】
(1)ダンパー本体：-
(2)カバー：ABS樹脂
(3)取付ねじ：鋼
(4)マウンティングプレート：鋼
(5)軸：鋼
【色】
(1)ダンパー本体：-
(2)カバー：シボ/ライトグレー
(3)取付ねじ：-
(4)マウンティングプレート：-
(5)軸：-
【仕上】
(1)ダンパー本体：-
(2)カバー：-
(3)取付ねじ：ニッケルめっき
(4)マウンティングプレート：ニッケルめっき
(5)軸：亜鉛めっき
【重量】90g
【注文コード】180-022-306
【品番】UDD-S-L
制動方向：左回転
トルクN・m/1ヶ：0.5〜1.0
トルクkgf・cm/1ヶ：5.1〜10.2

本品は蓋1枚に対し左右各1ヶ必要です。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
