SUGATSUNE スガツネ工業キャッチ付ガラス丁番 2660G81N インセット扉用 170-083-321 2660G81N | LAMP ランプ建築金物家具金物建具部品パーツ金具金物家具用丁番キャッチ付ガラス丁番ガラス扉インセット扉ショーケースシンプル

Pontaパス特典

サンキュー配送

6,358円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

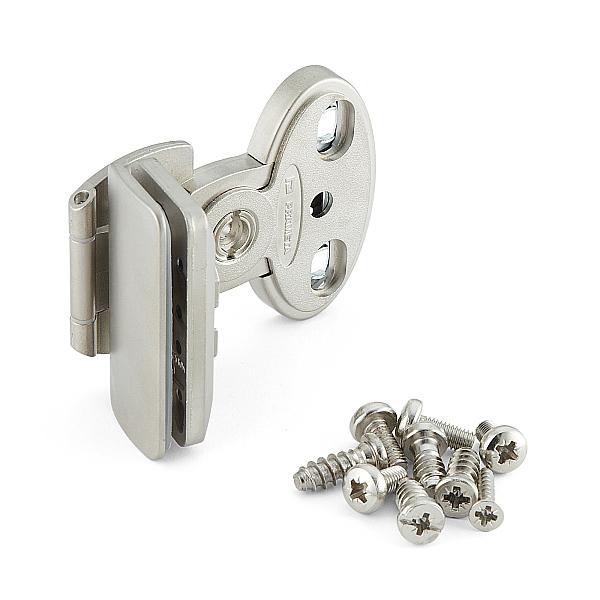

※image photo

●キャッチ付のガラス用丁番です。
●取り付け後に扉の3次元調整が可能です（上下±2mm、左右2mm、前後±2mm）。
●丁番の出っ張りが少なく、スペースを有効に活用できます。
●軸部にポリアミド製ワッシャーを使用しているため動きが滑らかです。

【注意】
●ガラスサイズは耐荷重を優先して決めてください。
●ガラス高さ1600mm以上は、8mm厚のガラスを推奨します。
●ガラス厚に合わせて、必ず面取加工を行ってください。
●必ず戸当りを設けてください。
【付属品】
●ガラス保護用プラスチックスペーサー
●側板用ダイレクトスクリュー6.3×16
●側板用十字穴付皿タッピンねじ3.5×20
●ガラス取付ねじ

A：面取寸法B：ガラス取付ねじ
5：1×45度：M5×8
6：2×45度：M5×10
8：4×45度：M5×12

【三次元調整方法】
※dの穴にねじ止めする前に行ってください。
上下（±2mm）：aの取付ねじを緩めた後、bの穴にプラスドライバーを強く押し込み先端を穴の中の歯に噛み合わせ、回して調整します。（調整後、aを締めてください。）
左右（2mm）：cの左右調整ねじを緩めて調整します。（調整後、cを締めてください。）
前後（±2mm）：dの溝にマイナスドライバーを差し込み、回して調整します。
【材料】
亜鉛合金（ZDC）
【仕上】
ニッケルめっき
【サイズ】
扉幅：600以下
扉高さ/2ヶ：800以下
ガラス厚：5、6、8
【耐荷重N】98 /2ヶ
【耐荷重kgf】10 /2ヶ
【重量】172g
【注文コード】170-083-321
【品番】2660G81N
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
