SUGATSUNE スガツネ工業ワンウェイトルクヒンジ HG-TQA型 PAT 170-021-244 HG-TQA90-A | LAMP ランプ建築金物家具金物建具部品パーツ金具金物蝶番丁番ワンウェイトルクヒンジフリーストップ上蓋上カバーアルミニウム合金

Pontaパス特典

サンキュー配送

12,045円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

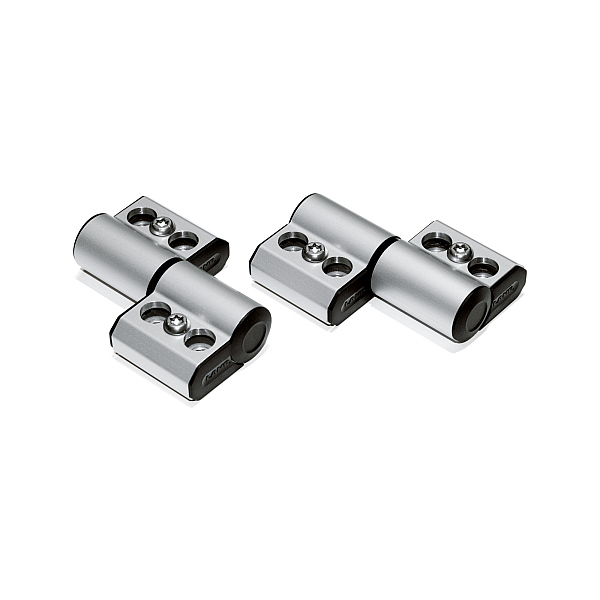

※image photo

●一方向のみにトルクが発生するアルミ合金製トルクヒンジです。逆方向のトルクが発生しないため、扉などをスムーズに操作できます。

【仕様】
●使用温度：0度〜50度
【用途】
●衝撃を加えたくない扉の開閉。医療機器、FA機器、OA機器など
【注意】
●低温域では作動トルクが低下します。
●振動が少ない場所でご使用ください。
●ヘクサロビュラ穴付ボルト（図中※）はトルク調整用ではありません。締めたりゆるめたりしないでください。

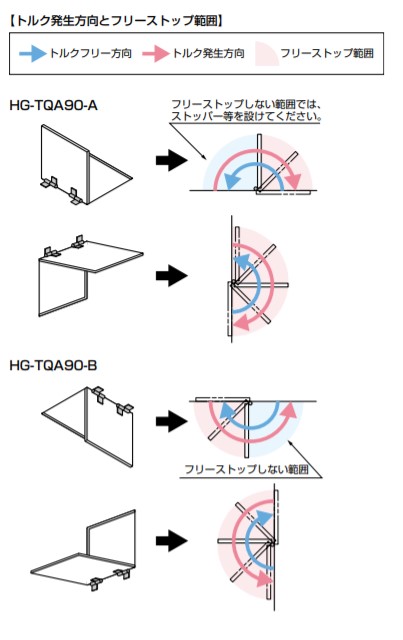

●フリーストップしない範囲では、ストッパーなどを設けてください（詳細は左下の図をご覧ください）。
●施工時はトルク機構ユニット（オス）を固定側、クラッチ機構ユニット（メス）を可動側に取付けてください。
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています。
【推奨ねじ】
●M5バインドねじ

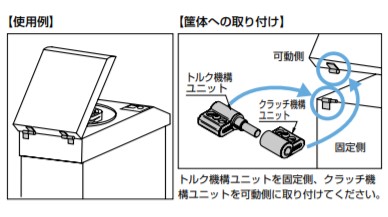

【筐体への取り付け】
トルク機構ユニットを固定側、クラッチ機構ユニットを可動側に取り付けてください。

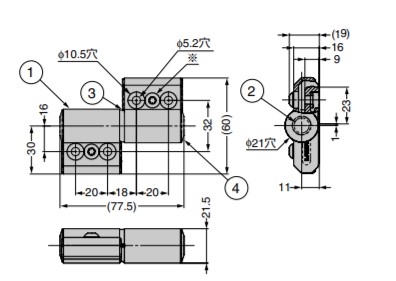

【材料】
(1)本体：アルミニウム合金
(2)軸：ステンレス鋼
(3)スリーブ：ポリアセタール（POM）
(4)カバー：ポリアセタール（POM）
【仕上】
(1)本体：シルバーアルマイト処理
(2)軸：素地
(3)スリーブ：ブラック
(4)カバー：ブラック
【重量】270g /1セット
【注文コード】170-021-244
【品番】HG-TQA90-A
トルクN・m/1セット※：9.0＋40%—20%
トルクkgf・cm/1セット※ ：91.8＋40%—20%

本品は1セット（左右各1ヶ）単位での販売です。ご注文数「１」で１セットです。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
