商品説明

※image photo

170度開き
19mmかぶせ
適応かぶせ量15〜20mm

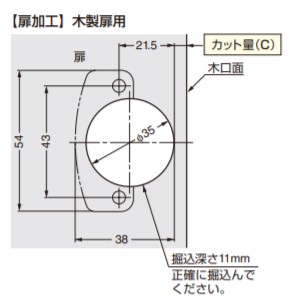

カップ径φ35掘込深さ11mm推奨扉厚15〜20mm
取付座金100シリーズ

●開き角度調節ダイヤルを回すことで、開き角度を140度〜170度の範囲で調節できます。

【別売品】
●100シリーズマウンティングプレート（取付座金）
【推奨ねじ】
●呼び径3.5皿、または丸皿頭タッピンねじ、または木ねじ

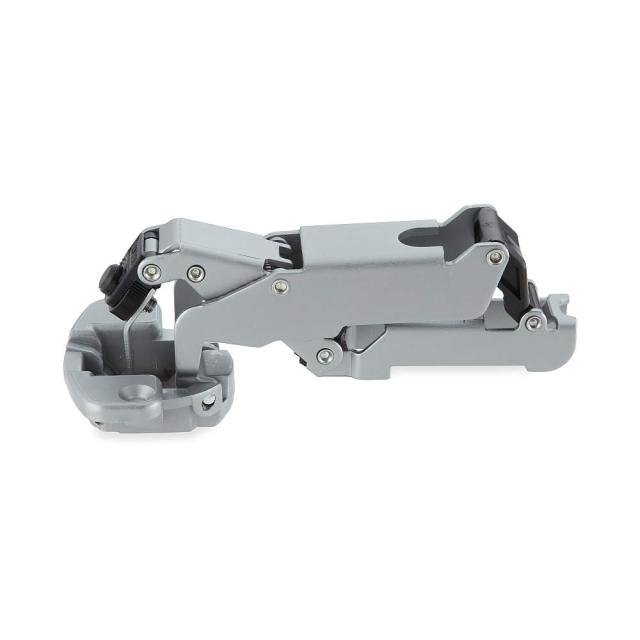

写真はスライド丁番本体と別売のマウンティングプレートの組み合わせです。

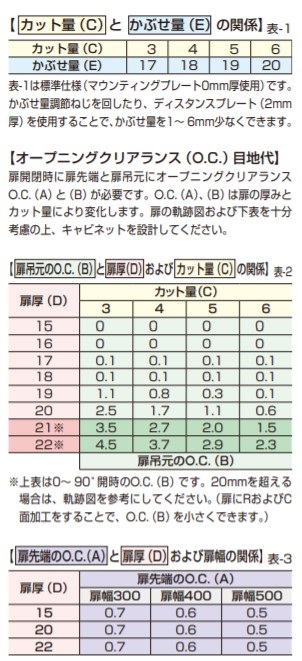

【カット量（C）とかぶせ量（E）の関係】表-1
カット量（C）：3：4：5：6
かぶせ量（E）：17：18：19：20
表-1は標準仕様（マウンティングプレート0mm厚使用）です。
かぶせ量調節ねじを回したり、ディスタンスプレート（2mm厚）を使用することで、かぶせ量を1〜6mm少なくできます。

【オープニングクリアランス（O.C.）目地代】
扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。

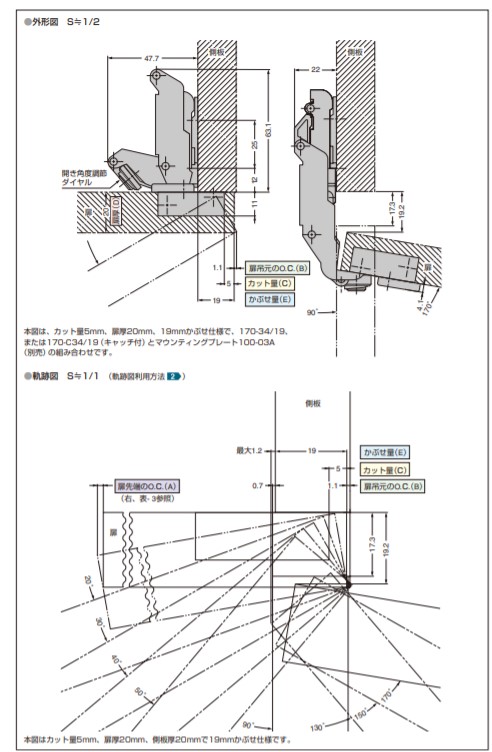

O.C.（A）、（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。

【扉吊元のO.C.（B）と扉厚（D）およびカット量（C）の関係】表-2
扉厚（D）：カット量（C）（3：4：5：6）
15：0：0：0：0
16：0：0：0：0
17：0.1：0.1：0.1：0.1
18：0.1：0.1：0.1：0.1
19：1.1：0.8：0.3：0.1
20：2.5：1.7：1.1：0.6
21※：3.5：2.7：2.0：1.5
22※：4.5：3.7：2.9：2.3
扉吊元のO.C.（B）
※上表は0〜90度開時のO.C.（B）です。20mmを超える場合は、軌跡図を参考にしてください。（扉にRおよびC面加工をすることで、O.C.（B）を小さくできます。）

【扉先端のO.C.（A）と扉厚（D）および扉幅の関係】表-3
扉厚（D）：扉先端のO.C.（A）（扉幅300：扉幅400：扉幅500）
15：0.7：0.6：0.5
20：0.7：0.6：0.5
22：0.7：0.6：0.5
【仕様】
キャッチ付
【材料】
本体/鋼、カップ/亜鉛合金（ZDC）
【仕上】
サチライトクロムめっき
【注文コード】160-073-400
【品番】170-C34/19
取り付けには別売のマウンティングプレートと正面プレートが必要です。別途ご注文ください。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
