SUGATSUNE スガツネ工業ユニバーサルディスクダンパー用ブラケット UDD-BKT 180-026-764 UDD-BKT | LAMP ランプ建築金物家具金物建具部品パーツ金具金物蝶番丁番ユニバーサルディスクダンパー専用ブラケット受座ステンレス鋼上開き扉

Pontaパス特典

サンキュー配送

1,595円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

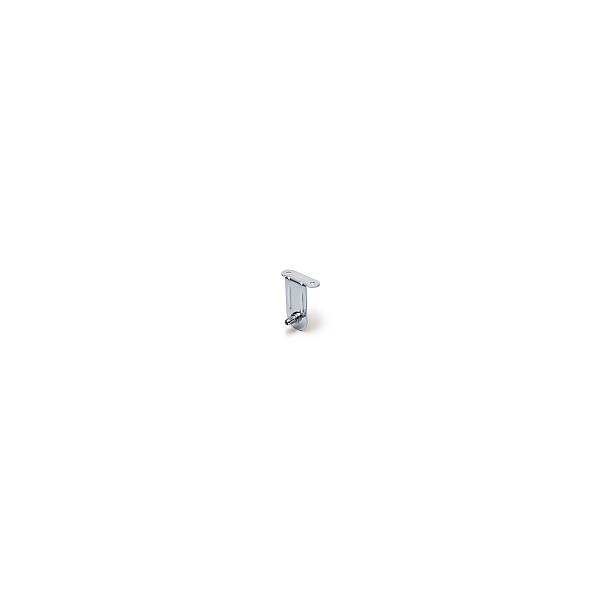

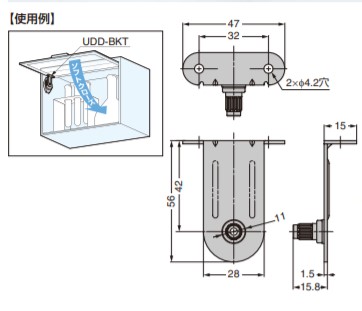

●ユニバーサルディスクダンパーUDD型を、上開き扉に使用するためのブラケットです。

【注意】

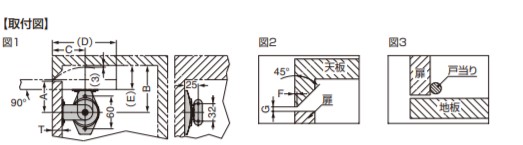

●扉上部と天板との隙間を少なくするため、筐体を図2および表2を参考に面取り加工をしてください（推奨）。
●筐体には戸当たりを設けてください。
●全開状態を保持しないため、別途キャッチを設けてください。
●アクリルまたはガラスの扉を使用する場合は、SDSガラス扉用フェイスプレート、スペーサーSDS-50G型をご使用ください。

表１
No.：扉厚T：A：B：C：D：E
(1)：5：46：70：49：（95）：（26）
(2)：15：54：82：57：（111）：（40）
(3)：18：57：86：60：（117）：（44）
※(1)は扉厚5mmのアクリルまたはガラスを使用し、SDSガラス扉用フェイスプレート、スペーサーSDS-50G型を使用した際の値です。
(2)(3)は表記の厚みの木扉を使用した際の値です。

表2
面取り加工の残りF：目地G
1：3
2：4
3：5

【材料】
ステンレス鋼（SUS304）
【仕上】
素地
【注文コード】180-026-764
【品番】UDD-BKT
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
