SUGATSUNE スガツネ工業トルクヒンジ HG-TS型 PAT 170-018-501 HG-TS03 | LAMP ランプ建築金物家具金物建具部品パーツ金具金物蝶番丁番トルクヒンジフリーストップグリスレスステンレス鋼蓋カバーシンプル

Pontaパス特典

サンキュー配送

1,313円(税込)

0ポイント(1％)

Pontaパス会員ならさらに+1％ポイント還元！

配送情報

お届け予定日：2月25日〜3月5日

※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。

ロットナンバー

596701060

お買い物の前にチェック！

Pontaパス会員なら
ポイント+1％

LINEの友だち追加で特典や最新情報を受け取る

商品説明

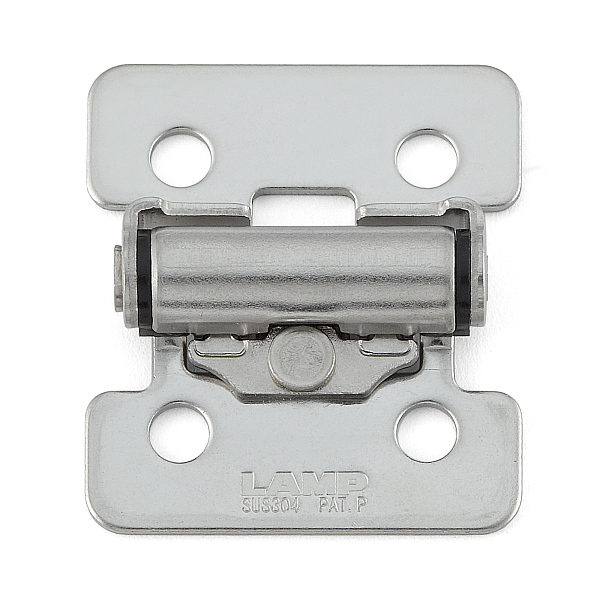

※image photo

●スガツネ独自の技術により、構成部品を減らして低価格を実現しました。

【仕様】
●使用温度：—10度〜50度
●使用湿度：90％RH以下
【用途】
●音響機器、FA機器、各種自動機器
【注意】
●ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
●経年変化や温度・湿度などによるトルク低下を考慮し、出荷時のトルクを高めに設定しています。

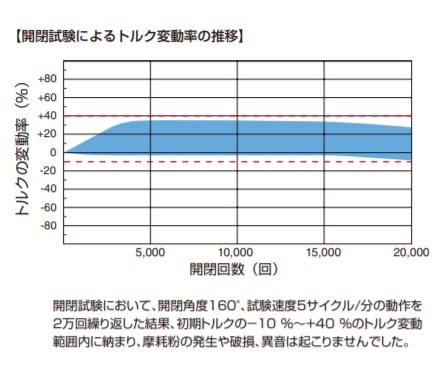

【開閉試験によるトルク変動率の推移】
開閉試験において、開閉角度160度、試験速度5サイクル/分の動作を2万回繰り返した結果、初期トルクの—10％〜＋40％のトルク変動範囲内に納まり、摩耗粉の発生や破損、異音は起こりませんでした。

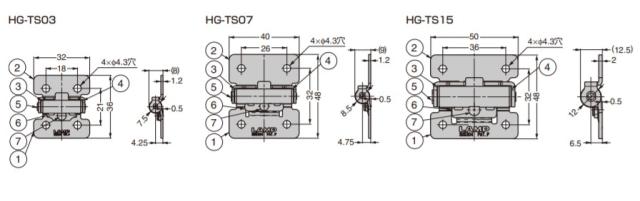

【材料】
(1)固定本体：ステンレス鋼（SUS304）
(2)回転本体：ステンレス鋼（SUS304）
(3)回転筒L：ポリアセタール（POM）
(4)回転筒R：ポリアセタール（POM）
(5)シャフト：ステンレス鋼（SUS303）
(6)調整プレート：ステンレス鋼（SUS304）
(7)カシメピン：ステンレス鋼
【色】
(1)固定本体：-
(2)回転本体：-
(3)回転筒L：ブラック
(4)回転筒R：ブラック
(5)シャフト：-
(6)調整プレート：-
(7)カシメピン：-
【仕上】
(1)固定本体：光沢バレル研磨
(2)回転本体：光沢バレル研磨
(3)回転筒L：-
(4)回転筒R：-
(5)シャフト：-
(6)調整プレート：光沢バレル研磨
(7)カシメピン：-
【重量】15.0g
【注文コード】170-018-501
【品番】HG-TS03
トルクN・m：0.35＋40%—20%
トルクkgf・cm：3.6＋40%—20%

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
