SUGATSUNE スガツネ工業 重量用ワンタッチスライド丁番 J95 PAT キャッチなし 160-034-919 J95-24-25T BN | LAMP ランプ 建築金物 家具金物 建具 部品 金具 金物 スライド丁番 丁番 重量用 ワンタッチスライド丁番 扉 キャビネット シンプル キャッチなし
Pontaパス特典
サンキュー配送
3,043円(税込)
0ポイント(1％)
商品説明
       |
| ※image photo |
 |
|

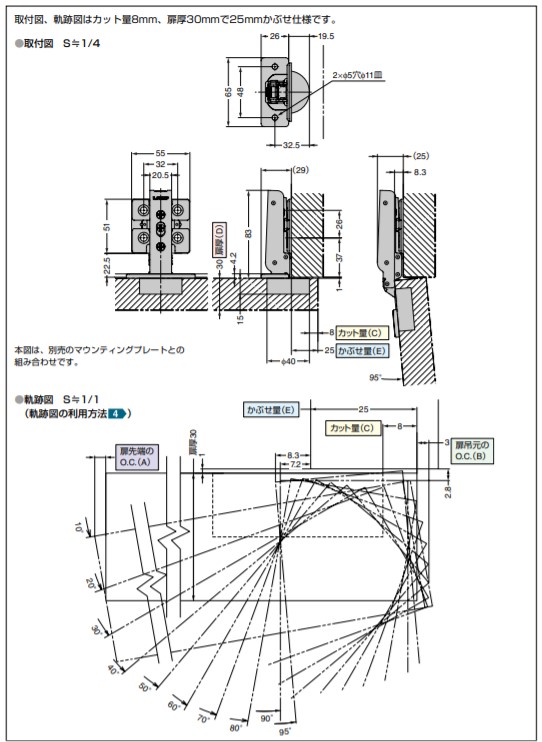

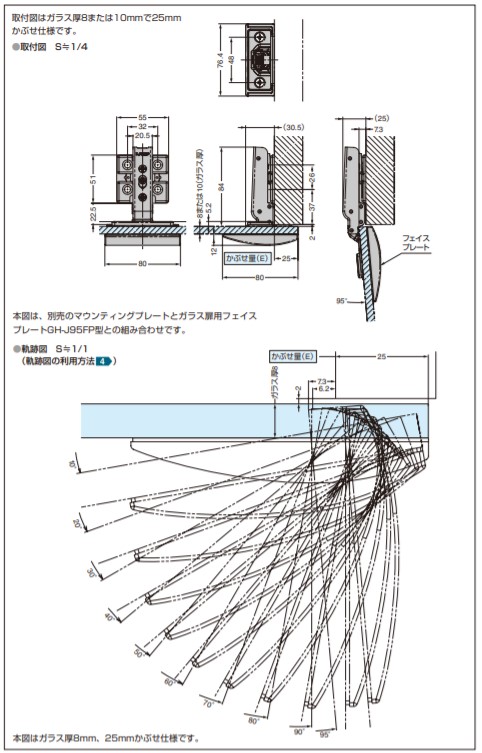

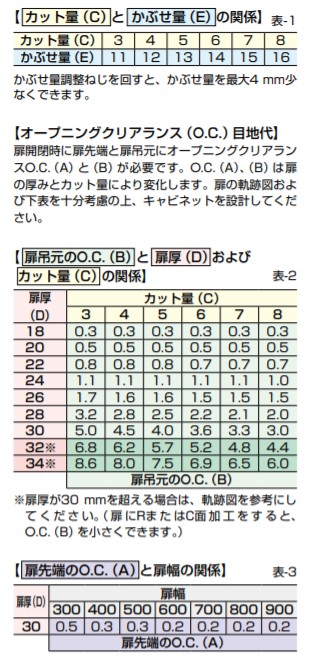

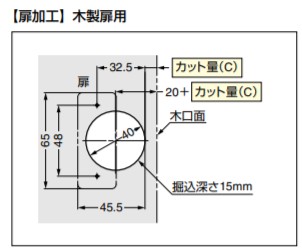

95度開き 25mmかぶせ 適応かぶせ量21〜25mm（カット量8mmの時） カップ径φ40掘込深さ15mm推奨扉厚18〜30mm/推奨ガラス厚8、10mm 取付座金J95-P6T ●ブラック色が新たに加わりました。 【仕様】 ●扉の三次元調整機能（前後＋1.5mm、—2.5mm、上下±3mm、かぶせ〔左右〕＋0mm、—4mm） 【別売品】 ●マウンティングプレート（取付座金）J95-P6T ●ガラス扉用フェイスプレートGH-J95FP型 ●丸皿タッピンねじ5×18NI 【オプション品】 ●本体カバーJ95SC-25型 ●座金カバーJ95ZC型 【推奨ねじ】 ●M5皿小ねじ、M5丸皿小ねじ 写真はスライド丁番本体と別売のマウンティングプレートの組み合わせです。 【カット量（C）とかぶせ量（E）の関係】表-1 カット量（C）：3：4：5：6：7：8 かぶせ量（E）：20：21：22：23：24：25 かぶせ量調整ねじを回すと、かぶせ量を最大4mm少なくできます。 【オープニングクリアランス（O.C.）目地代】 扉開閉時に扉先端と扉吊元にオープニングクリアランスO.C.（A）と（B）が必要です。 O.C.（A）、（B）は扉の厚みとカット量により変化します。扉の軌跡図および下表を十分考慮の上、キャビネットを設計してください。 【扉吊元のO.C.（B）と扉厚（D）およびカット量（C）の関係】表-2 扉厚（D）：カット量（C）（3：4：5：6：7：8） 18：0.3：0.3：0.3：0.3：0.3：0.3 20：0.5：0.5：0.5：0.5：0.5：0.5 22：0.8：0.8：0.8：0.7：0.7：0.7 24：1.1：1.1：1.1：1.1：1.1：1.0 26：1.7：1.6：1.6：1.5：1.5：1.5 28：3.2：2.8：2.5：2.2：2.1：2.0 30：5.0：4.5：4.0：3.6：3.3：3.0 32※：6.8：6.2：5.7：5.2：4.8：4.4 34※：8.6：8.0：7.5：6.9：6.5：6.0 扉吊元のO.C.（B） ※扉厚が30mmを超える場合は、軌跡図を参考にしてください。（扉にRまたはC面加工をすると、O.C.（B）を小さくできます。） 【扉先端のO.C.（A）と扉幅の関係】表-3 扉厚（D）：扉幅（300：400：500：600：700：800：900） 30：0.5：0.3：0.3：0.2：0.2：0.2：0.2 扉先端のO.C.（A） 【オープニングクリアランス（O.C.）目地代】 スライド丁番使用時には必ず扉先端のO.C.（A）と扉吊元のO.C.（B）が必要ですが、ガラス扉用丁番においては、扉厚（ガラス厚）が木製扉に比べて非常に薄くなっているため、扉吊元のO.C.（B）は0です。 また、扉先端のO.C.（A）はと同じです。 【扉加工】ガラス加工 ※1：強化ガラスをご使用ください。また飛散防止フィルムを貼ることをお勧めします。 【仕様】 キャッチなし 【材料】 本体/鋼、カップ/亜鉛合金（ZDC） 【仕上】 黒ニッケルめっき 【重量】134g 【注文コード】160-034-919 【品番】J95-24-25T BN 取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。 ※画像はイメージです。 ※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。 カテゴリー |
【仕様】
扉の三次元調整機能（前後＋1.5mm、—2.5mm、上下±3mm、かぶせ〔左右〕＋0mm、—4mm）

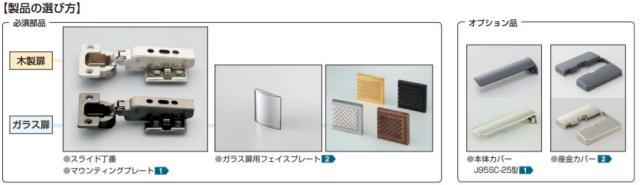

【別売品】
マウンティングプレート（取付座金）J95-P6T
ガラス扉用フェイスプレートGH-J95FP型
丸皿タッピンねじ5×18NI
【オプション品】
本体カバーJ95SC-25型
座金カバーJ95ZC型
【推奨ねじ】
M5皿小ねじ、M5丸皿小ねじ

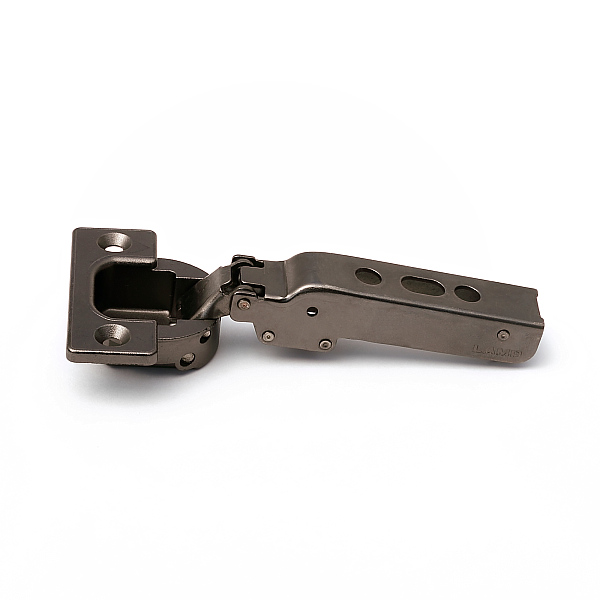

写真はスライド丁番本体と別売のマウンティングプレートの組み合わせです。
【仕様】
キャッチなし
【材料】
本体/鋼、カップ/亜鉛合金（ZDC）
【仕上】
黒ニッケルめっき
【重量】134g
【注文コード】160-034-919
【品番】J95-24-25T BN
取り付けには別売のマウンティングプレートが必要です。別途ご注文ください。
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
