3G ベクトル ネットワーク アナライザー S-A-A-2 NanoVNA V2 アンテナ アナライザー 短波 HF VHF UHF
商品説明
ユーザーが周波数を変更した後、キャリブレーション データを自動的に補間しません。また、起動および周波数を変更するたびに、キャリブレーション データを再キャリブレーションまたはコールバックする必要があります。
デバイスの損傷を避けるため、使用前にユーザーマニュアルをよくお読みください。
VNA-QT ソフトウェアのダウンロード: https://github.com/nanovna/NanoVNA-QT/releases
nanovna-saver https://github.com/zarath/nanovna-saver/tree/feature/nanovna-v2
ユーザーガイド: https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf
説明:
名前:テスター
周波数範囲: 50kHz - 3GHz
システム ダイナミック レンジ (校正済み): 70dB (最大 1.5GHz)、60dB (最大 3GHz)
S11 ノイズ フロア (校正済み): -50dB (最大 1.5GHz)、-40dB (最大 3GHz)
掃引速度: 100 ポイント/秒
ディスプレイ: 2.8 インチ、320 x 240
USBインターフェース：マイクロUSB
電源: USB、最大充電電流 1A
バッテリー: 1950mAh リチウムイオン
バッテリーコネクタ：JST-XH 2.54mm
最大スイープ ポイント (デバイス上): 201
最大掃引ポイント (USB): 1024
ポート 2 リターン ロス (1.5GHz): 20dB typ
ポート 2 リターン ロス (3GHz): 13dB min
VNA-QT ソフトウェアがサポートするプラットフォーム: Linux、Windows (7+)、Mac OS 計画中

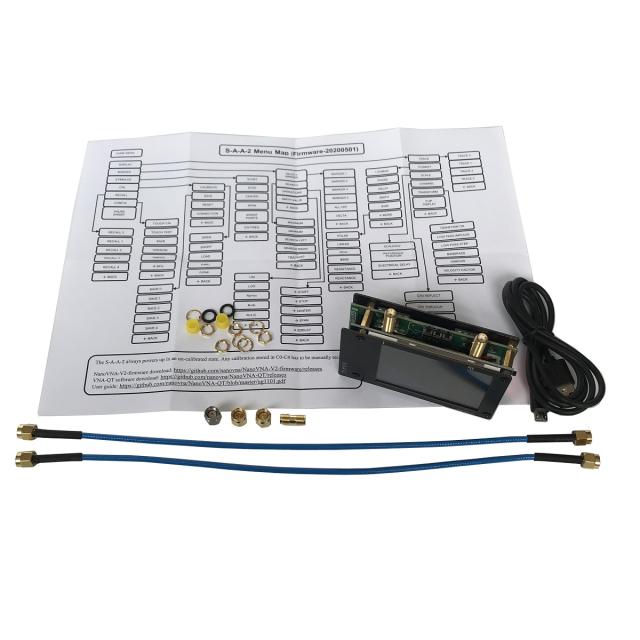

パッキング リスト:
S-A-A-2 ホスト (1950mAh バッテリー付き) x 1
マイクロ USB データ ケーブル x1
30cm SMA オス - オス SS405 RF ケーブル x2
SMA オス キャリブレーション キット - OPEN x1
SMA オス キャリブレーション キット - SHORT x1
SMA オス キャリブレーション キット - LOAD x1
SMA メス - メス コネクタ x1
注: 光の撮影やディスプレイの違いにより、写真のアイテムの色が実際のものと少し異なる場合があります。
LGPL ライセンス契約に基づき、OwOComm によって設計された技術仕様に沿って、https://github.com/nanovna/S-A-A 開発部門で OwOComm によって発行された v2_2 ファイルに従って完全に製造されています。
S-A-A-2/NanoVNA_V2 は NanoVNA と同様のユーザー インターフェイスを使用しますが、技術アーキテクチャが異なり、S-A-A-2/NanoVNA_V2 は起動時に初期キャリブレーション データをロードしません。
