ICL8038信号発生器ウェーブジェネレータモジュール中/低周波10hz-450khz 12Vから15V

Pontaパス特典

サンキュー配送

2,136円(税込)

0ポイント(1％)

商品説明

説明:

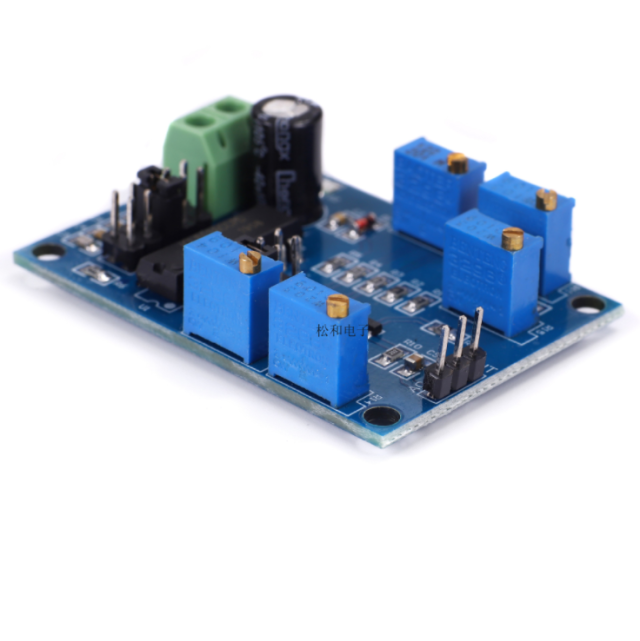

名前: 三角形/長方形/正弦波発生器モジュール。
カラー:ブルー
動作電圧：12V〜15V
出力：三角波、方形波、正弦波。
周波数範囲: 10HZ ~ 450kHz
低歪み正弦波: 1%
デューティサイクル範囲: 2% 〜 98%
低温度ドリフト: 50ppm/℃
三角波出力直線性：0.1%
使用温度：0〜70℃
機能:
VCC、GND: 動作電圧
AC:DCバイアス出力付
G:地面
DC: 純粋な信号出力
R11: 周波数調整
R12: 方形波デューティ比調整
R13: 正弦波リニア調整
R14: 振幅調整
R15: 方形波リニア調整
ジャンパ P2: さまざまな波形 (三角波、方形波、または正弦波) を選択します。
ジャンパ P3: 異なる周波数範囲を選択します
10Hz〜450Hz
90Hz〜1.5KHz
940Hz〜15KHz
6KHz〜120KHz
20KHz〜450KHz
商品サイズ：5.5×3.2×1.1cm/2.2×1.3×0.4インチ
商品重量: 16g/0.56oz
パッケージ情報:
サイズ:82x68x14mm/3.2x2.7x0.6インチ
重量: 17g/0.6oz
ポリ袋パッケージ
パッキングリスト:
1 x 三角/長方形/正弦波発生器モジュール

注：
1.手動測定による0?1cmの誤差を許容してください。よろしければ入札前にご確認ください。
2.モニターの違いにより、写真はアイテムの実際の色を反映していない場合があります。

-- LC ICL8038 モジュールは、一般的な周波数範囲用に設計されています。
-- 5 ギアから調整可能で、10Hz から 450KHz までの低歪みの三角波、方形波、および正弦波を生成します。
--正弦波は、テスト信号、ドライブ信号、キャリア周波数信号などに使用できます。
--方形波は、信号の切り替え、トリガー信号などに使用できます。信号の走査には主に三角波が使われます。
--ポータブルなデザインで、操作が簡単です。
