アイウィス(IWISS) XH型端子 2.54mmピッチ ハウジング セット 精密圧着ペンチ IWS-2820+500KIT
2,880円(税込)
プレミアム特典 ポイント+1%
配送情報
お届け予定日:6月1日までにお届け
※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。補足事項
一度に3個まで購入可能
ロットナンバー
569519834
商品説明

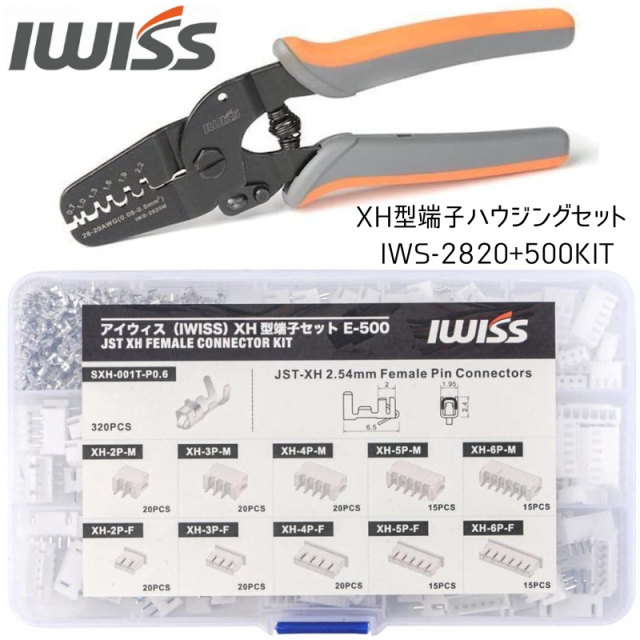

XH型端子 2.54mmピッチ ハウジングセット IWS-2820+500KIT
2.5mmピッチの汎用コネクタ(コンタクト・ハウジング・コネクタピン)500点セットと精密圧着ペンチIWS-2820Mのセット商品です。

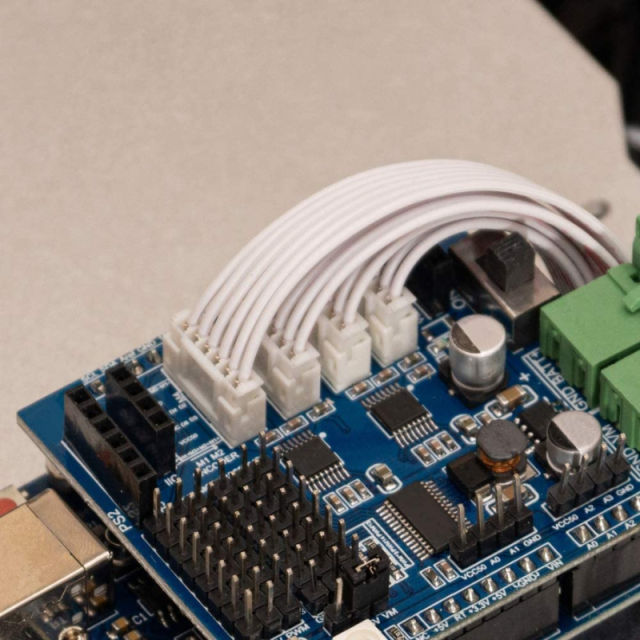

こちらのXHコネクタのサイズが小さくて使いやすく、抜け止めの爪もついているので多少の振動では抜けないという特徴を持っています。

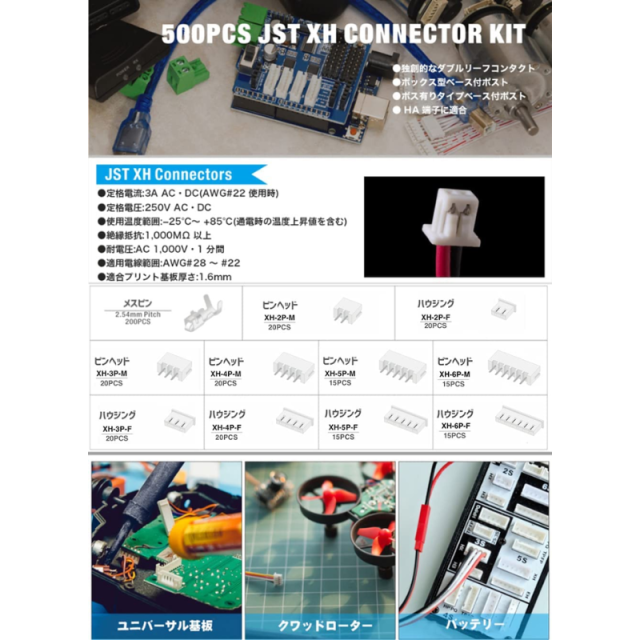

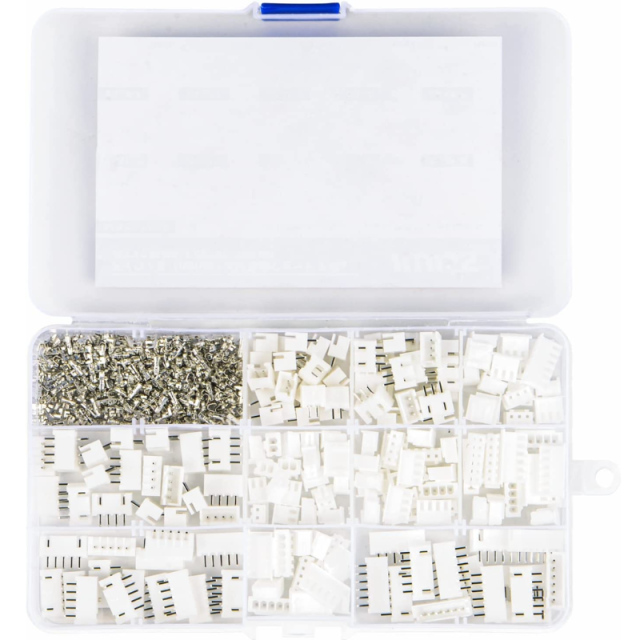

ピンヘッド、ハウジング、コネクタピン計11種類500個入り、 保管に便利なケース付きです。 ■主な仕様■

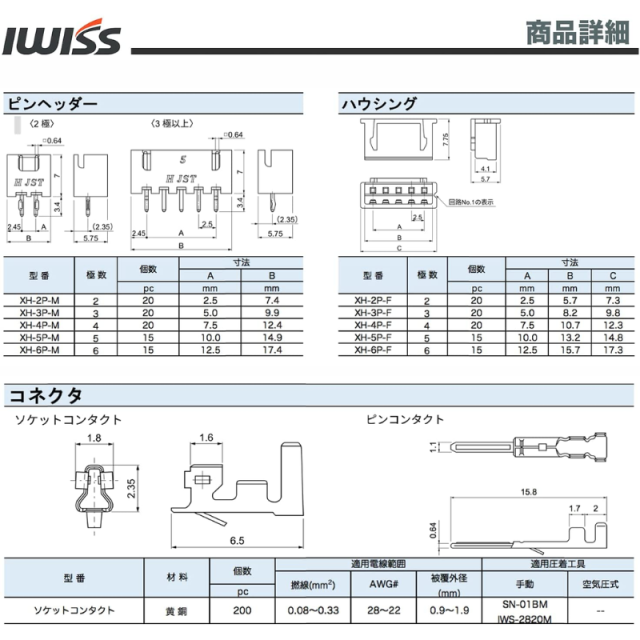

■種類;XHベース付ポスト
・極数:2〜6
・ピッチ:2.5mm
・実装方向:垂直
・実装タイプ:スルーホール
・取付穴径:Φ0.9±0.1mm
・ベース色:白

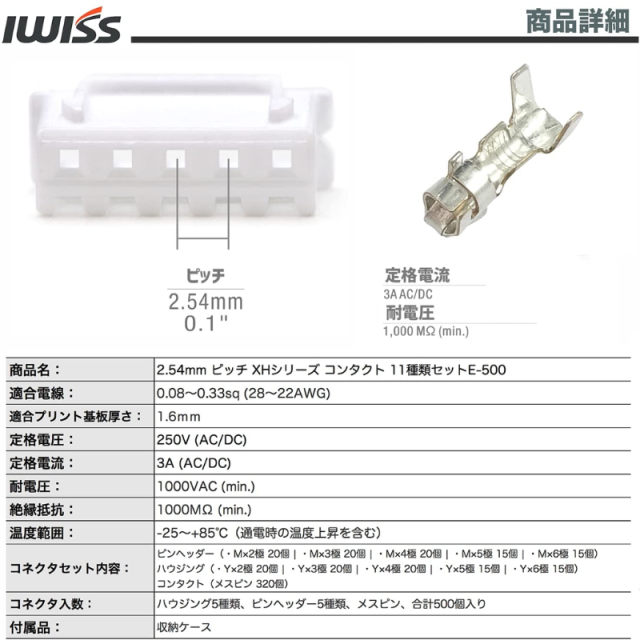

■種類;XHハウジング
・極数:2〜6
・ピッチ:2.5mm
・実装タイプ:電線用
・適応電線径:AWG #28〜22

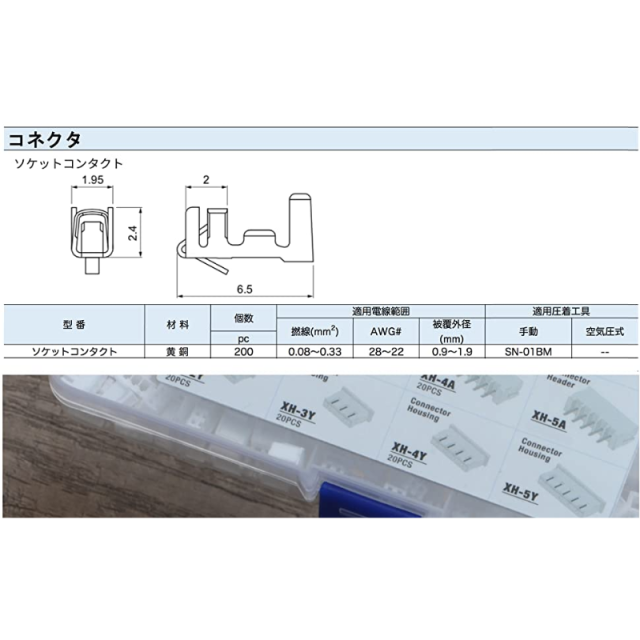

・ベース色:白 ■種類;XHソケットコンタクト
・実装タイプ:電線用
適応電線径:AWG #28〜22
コンタクト材質:りん青銅
コンタクト仕上:すずめっき
全長:6.5mm
適合圧着工具:IWISS社圧着ペンチSN-01BM、IWS-2820M

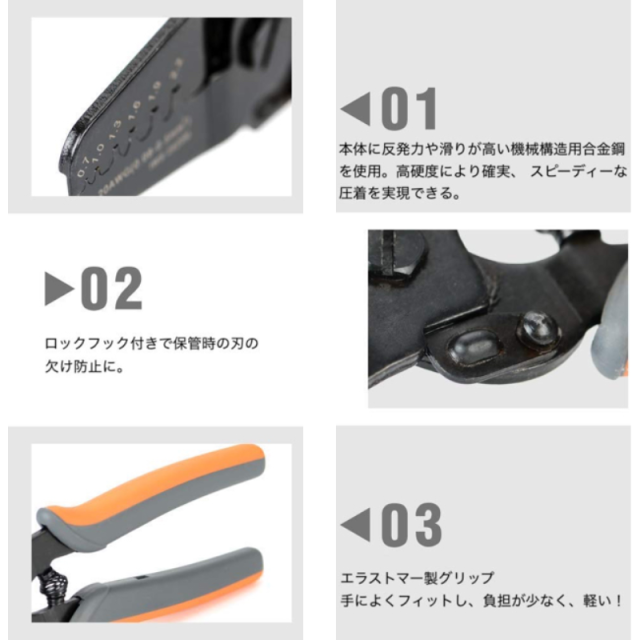

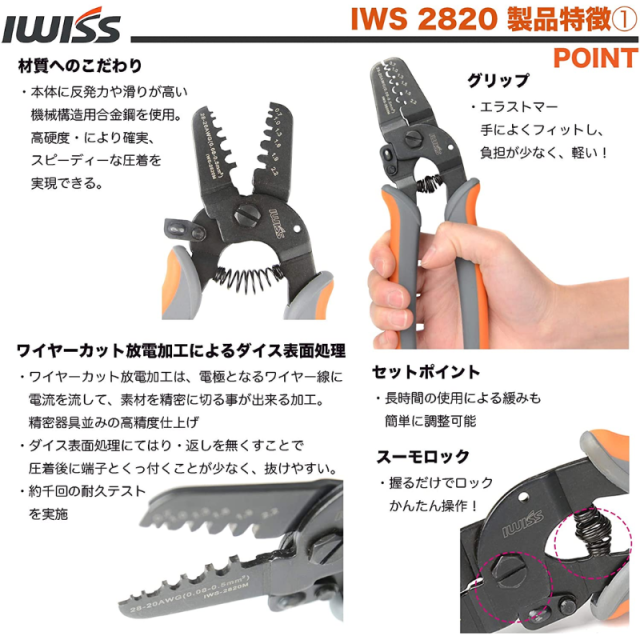

■圧着工具IWS-2820M商品特長■
【特長】
・先端のダイスの肉薄を1.0mmに最小限に加工し、極小コンタクトピンを圧着出来ることが最大の特徴です。
・負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済みの特殊鋼製。
材質へのこだわり
・ 機械機構用合金が使用される為、確実かつスピーティーな圧着を実現します。

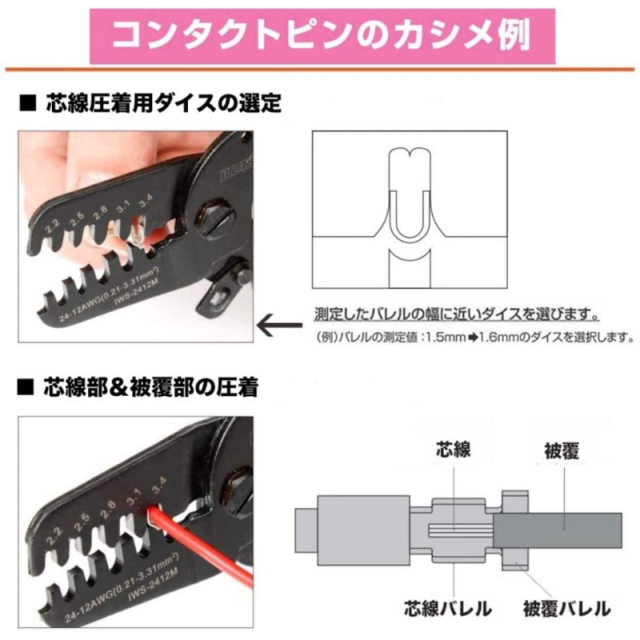

ダイスの精密加工
・ワイヤーカット放電(EDMカット)による精密器具並の高精度仕上げ。
・ダイス表面処理により、切断する際に発生されるはり・返しを無くすることで、圧着後に端子とくっ付くことが少なく、抜けやすい。
・千回の耐久テストを実施。
軽量グリップ
・軽量PP、TPRのグリップ。手によくフィットし、負担が少ない。作業がスムーズに!

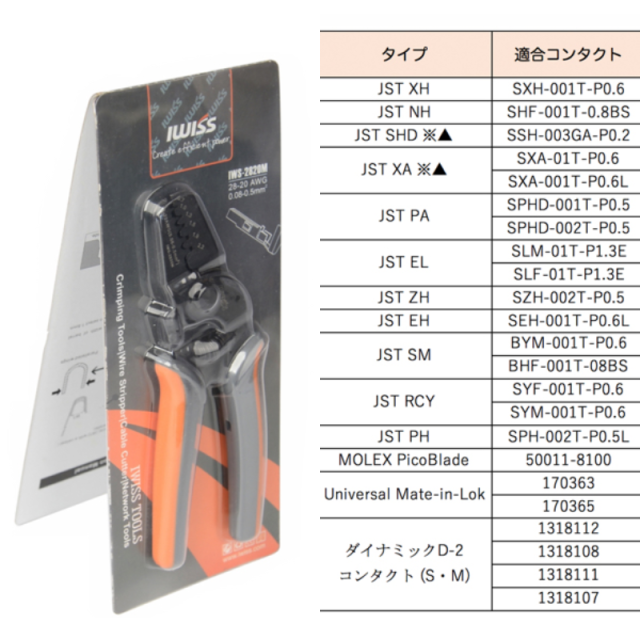

対応可能なコネクター(弊社独自検証)
・JST XH(SXH-002T-P0.6)
NH(SHF-001T-0.8BS)
PA(SPHD-001T-P0.5、SPHD-002T-P0.5)
EL(SLM-01T-P1.3E、SLF-01T-P1.3E)
ZH(SZH-002T-P0.5)
EH(SEH-001T-P0.6L)
SM(BYM-001T-P0.6、BHF-001T-08BS)
PH(SPH-002T-P0.5L)
・MOLEX
PicoBlade(50011-8100)
・Universal Mate-in-Lok 170363、170365
・ダイナミックD-1000コンタクト (S・M)
1318112、1318108、1318111、1318107
※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。
※検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。
※メーカー様は一切関係ありません。
※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。
XH型端子 2.54mmピッチ ハウジングセット IWS-2820+500KIT
2.5mmピッチの汎用コネクタ(コンタクト・ハウジング・コネクタピン)500点セットと精密圧着ペンチIWS-2820Mのセット商品です。
こちらのXHコネクタのサイズが小さくて使いやすく、抜け止めの爪もついているので多少の振動では抜けないのが特長です。
ピンヘッド、ハウジング、コネクタピン計11種類500個入り、 保管に便利なケース付きです。
JST 2.54mm ピッチ XHシリーズ コンタクト 11種類と精密圧着ペンチIWS-2820Mのセット商品です。
2.5mmピッチの汎用コネクタ(コンタクト・ハウジング・コネクタピン)500点セットと精密圧着ペンチIWS-2820Mのセット商品です。
こちらのXHコネクタのサイズが小さくて使いやすく、抜け止めの爪もついているので多少の振動では抜けないのが特長です。
ピンヘッド、ハウジング、コネクタピン計11種類500個入り、 保管に便利なケース付きです。
JST 2.54mm ピッチ XHシリーズ コンタクト 11種類と精密圧着ペンチIWS-2820Mのセット商品です。

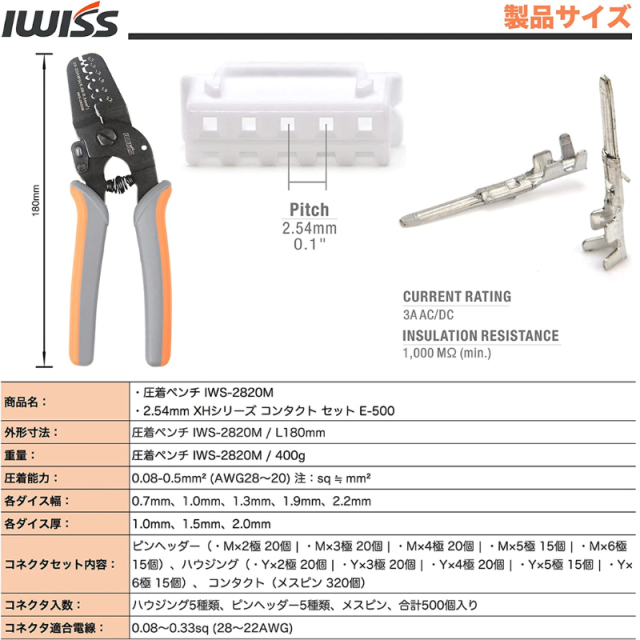

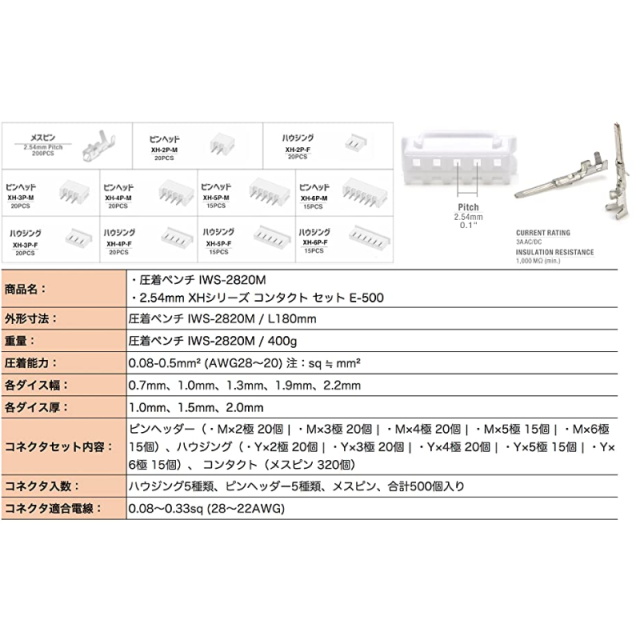

セット内容
ブランド:IWISS(アイウィス)
梱包サイズ:28.4 x 15.6 x 4.7 cm; 320 g
付属品/コネクタセット内容:ピンヘッダー(M×2極 20個 | M×3極 20個 | M×4極 20個 | M×5極 15個 | M×6極 15個)、 コンタクト(メスピン 320個)、 ハウジング(2極 20個 | 3極20個 | 4極20個 | 5極15個 | 6極15個)、 圧着ペンチ(0.08-0.5mm(sq)極小端子用)
電池付属:いいえ
商品の重量:320 g
コネクタ適合電線:0.08〜0.33sq (28〜22AWG)
各ダイス幅 : 0.7mm、1.0mm、1.3mm、1.6mm、1.9mm、2.2mm
各ダイス厚 : 1.0mm、1.5mm、2.0mm
梱包サイズ:28.4 x 15.6 x 4.7 cm; 320 g
付属品/コネクタセット内容:ピンヘッダー(M×2極 20個 | M×3極 20個 | M×4極 20個 | M×5極 15個 | M×6極 15個)、 コンタクト(メスピン 320個)、 ハウジング(2極 20個 | 3極20個 | 4極20個 | 5極15個 | 6極15個)、 圧着ペンチ(0.08-0.5mm(sq)極小端子用)
電池付属:いいえ
商品の重量:320 g
コネクタ適合電線:0.08〜0.33sq (28〜22AWG)
各ダイス幅 : 0.7mm、1.0mm、1.3mm、1.6mm、1.9mm、2.2mm
各ダイス厚 : 1.0mm、1.5mm、2.0mm
