IWISS フェルール用圧着ペンチワイヤーエンドスリーブ用棒端子用 0.25-16.0mm2 SN-TG16

Pontaパス特典

サンキュー配送

4,180円(税込)

0ポイント(1％)

商品説明

商品紹介

SN-TG16-10

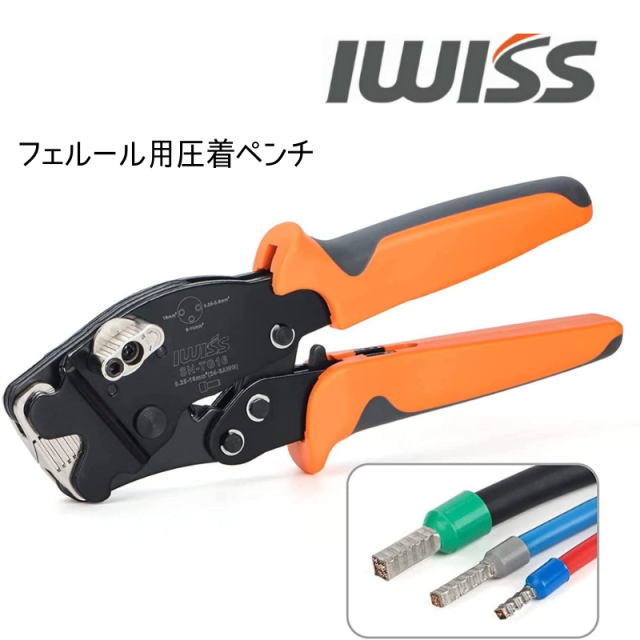

0.25〜16sq対応の、狭い箇所での圧着に便利な先端開口式フェルール用圧着ペンチです。
ワイヤーエンドスリーブ(フェルール)を0.14〜16sqの圧着に対応。
自動的にフェルールサイズに合わせて圧着するオートアジャスト機構を採用し、最大12mmと長いフェルール長にも対応します。
国際規格 DIN IEC 60999-1 準拠のフェルール端子、ツインフェルール端子用圧着工具です。

・フェルールサイズ：0.25〜16sq (AWG24〜6)
・ツインフェルールサイズ：2×0.25sq〜2×6sq
・フェルール先端長さ(圧着部の長さ)：最大12mm

■商品特徴■

・・・材質へのこだわり・・・
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。
負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済みの特殊鋼製。

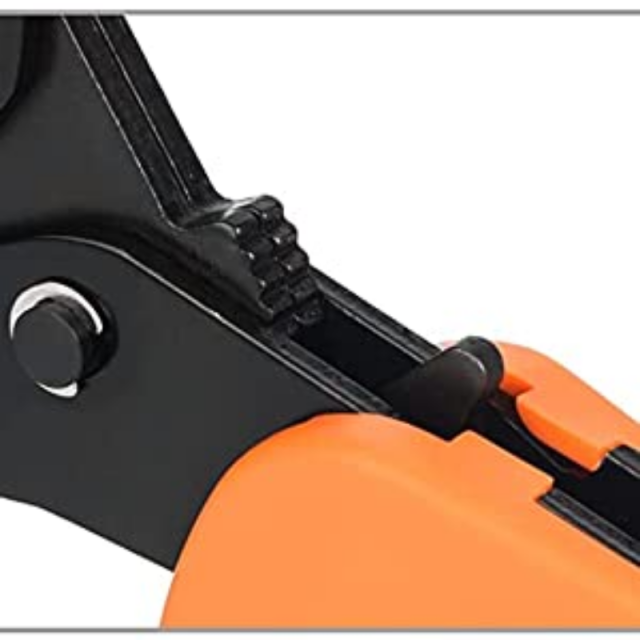

・・・ラチェット緊急解除・・・
圧着失敗したときやコンタクトが正しい位置にない時は、圧着工具全面のラチェット解放ツマミをマイナスドライバーで回すことでラチェットが解除されます。圧着途中でも、圧着の解除が可能です。

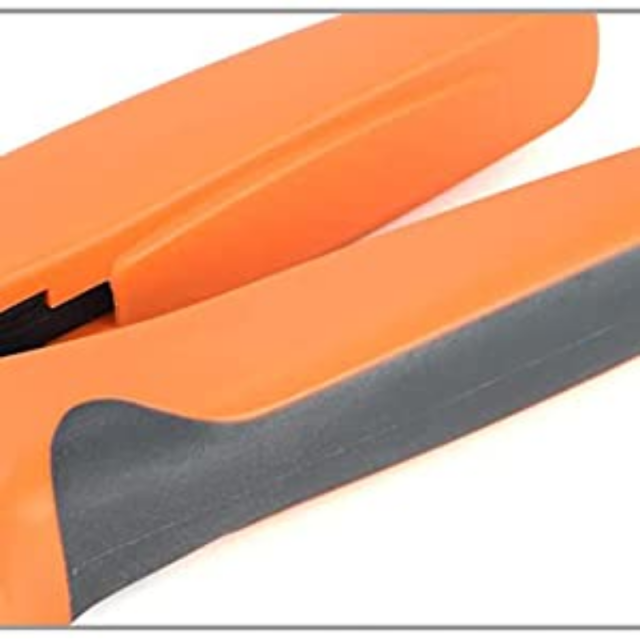

・・・軽量グリップ・・・
軽量PP、TPRのグリップ。手によくフィットし、負担が少ない。作業がスムーズに！

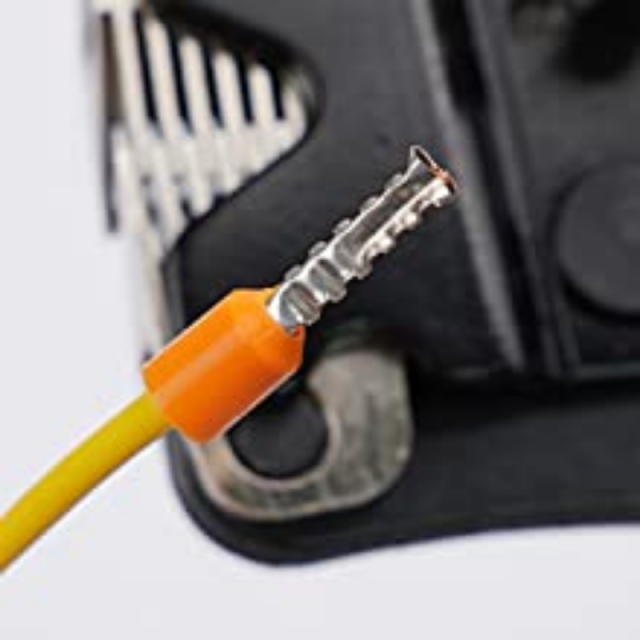

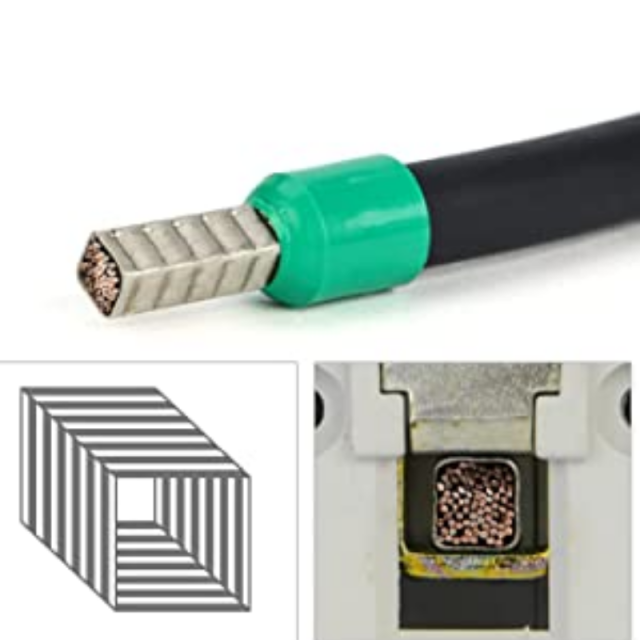

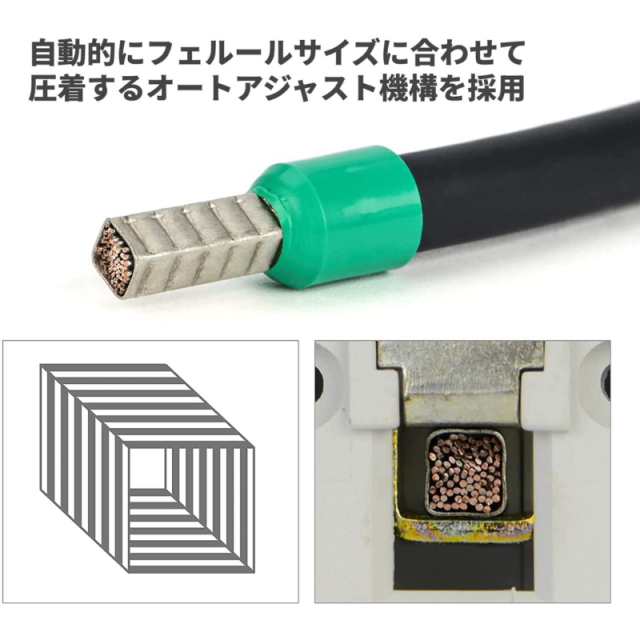

・・・スクエア状(四角)に圧着・・・
4方向同時圧着で、スクエア状(四角)に圧着します。WAGOスプリング式端子台への使用に適します。

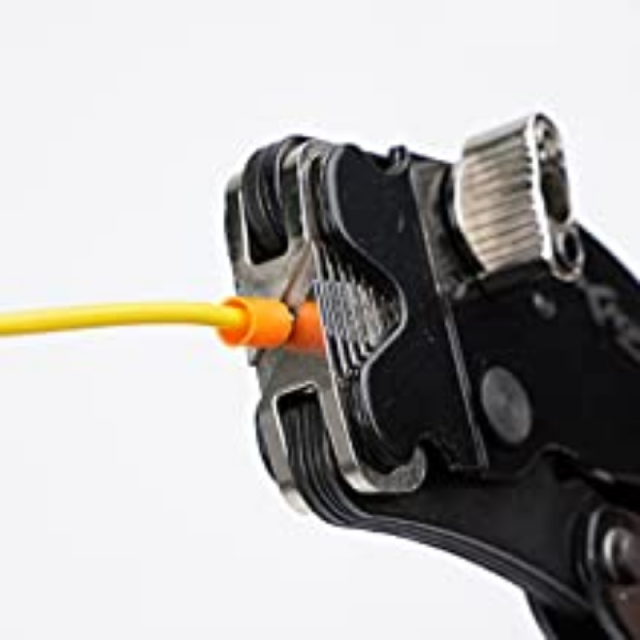

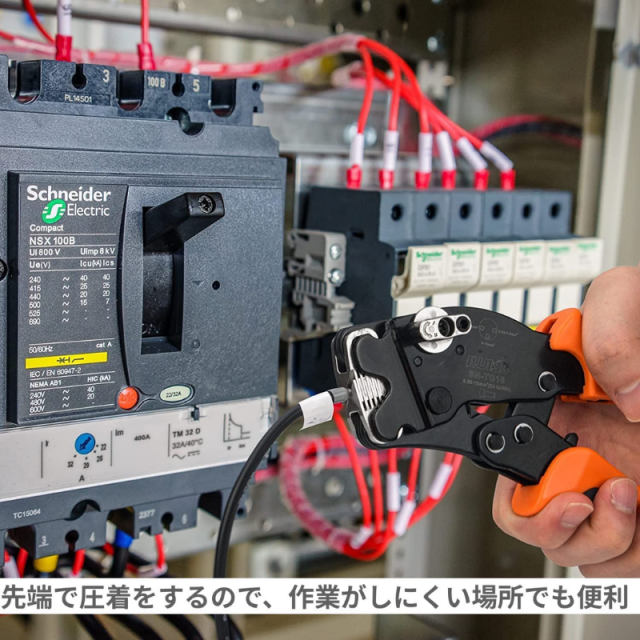

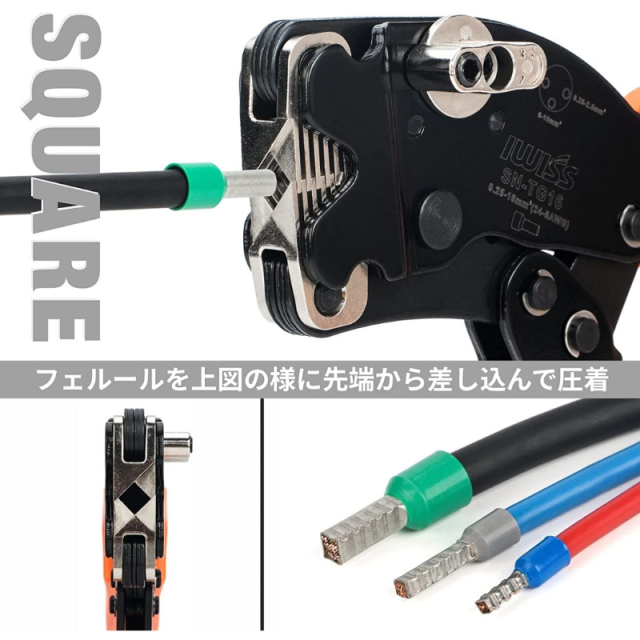

・・・先端で圧着時の様子・・・

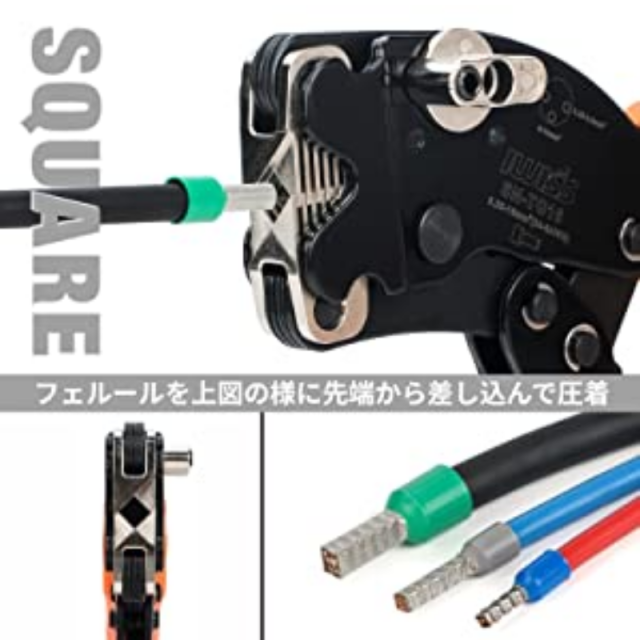

フェルールを上図の様に先端から差し込んで圧着します。先端で圧着をするので、作業がしにくい場所でも便利

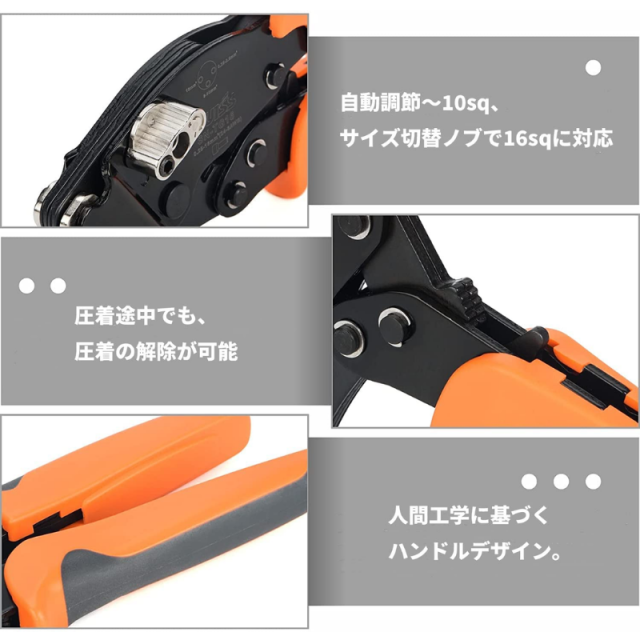

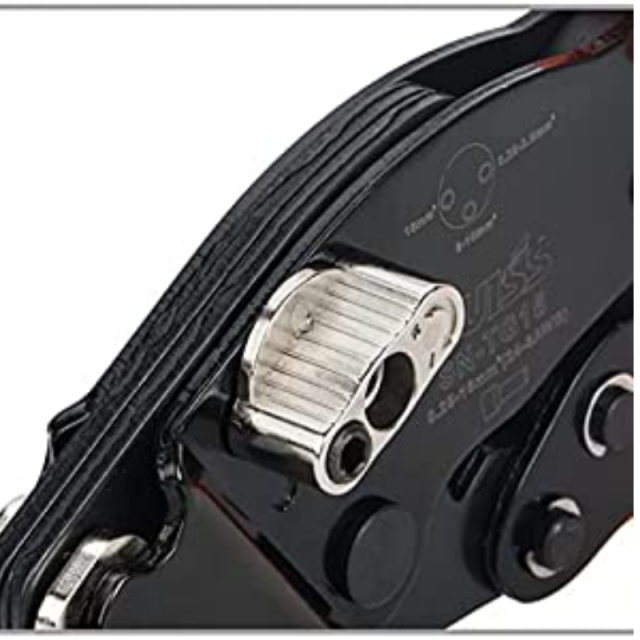

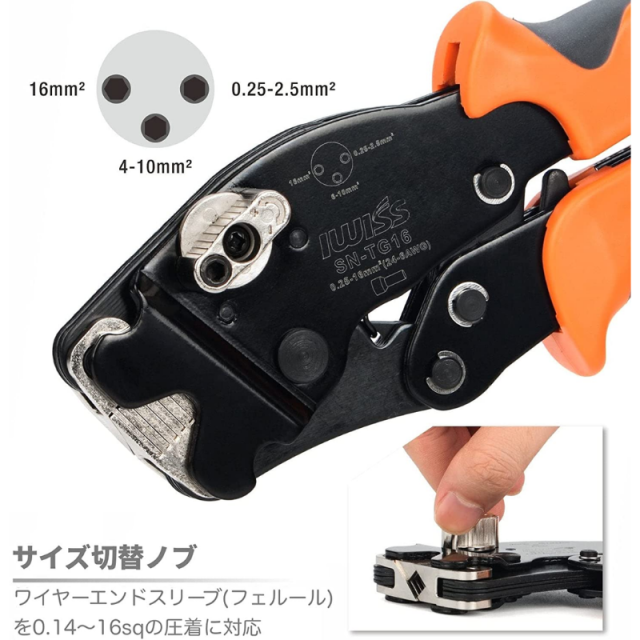

・・・オートアジャスト機構・サイズ切替ノブ・・・
自動的にフェルールサイズに合わせて圧着するオートアジャスト機構を採用。

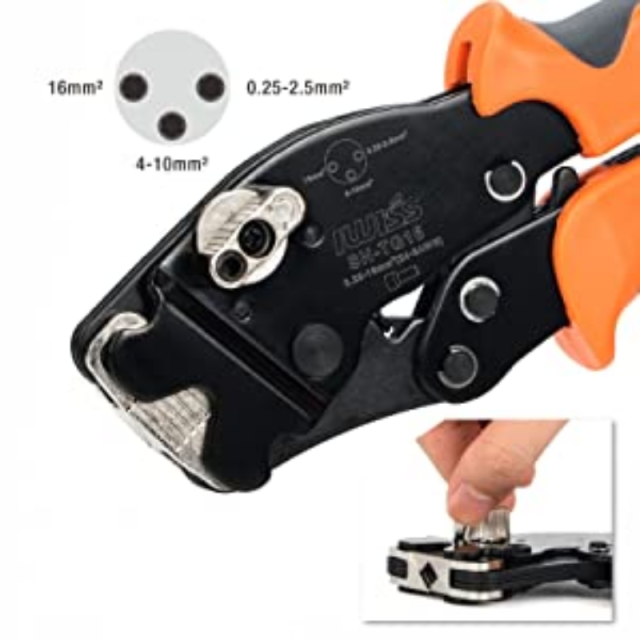

自動調節0.25sq〜10sq、サイズ切替ノブで16sqに対応。

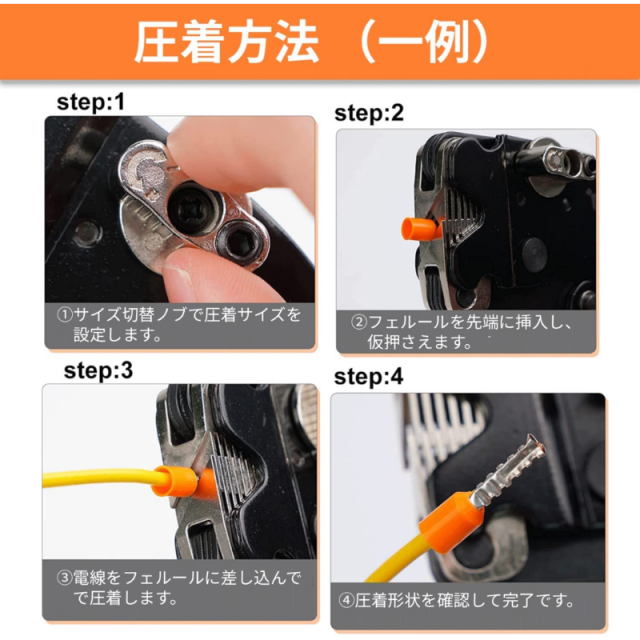

■圧着方法（一例）■

・・・サイズ調節・・・

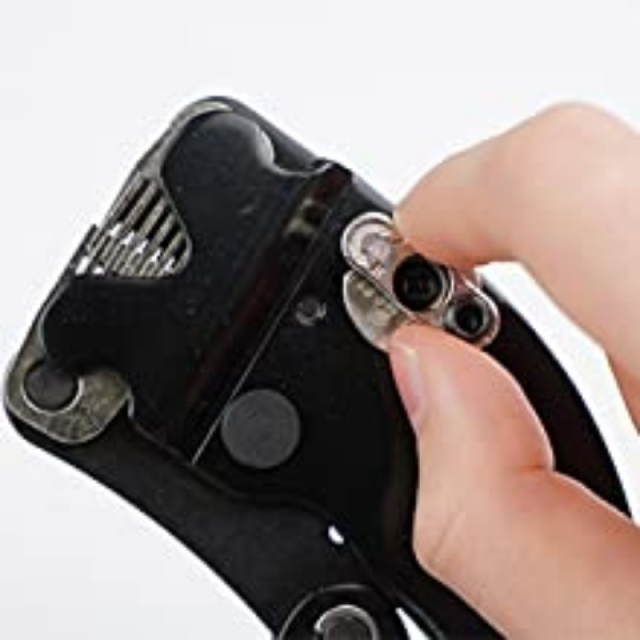

サイズ切替ノブで電線サイズに合わせて設定します。

・・・仮押さえ・・・
端子またはスリープを適合したサイズのメス歯型部に接合部を上に向けてセットしてください。

・・・被覆を挿入・・・
上図の様に所定の長さに被覆剥ぎした電線をフェルールに差し込んで圧着します。

・・・圧着・・・
成形確認機構が解除されハンドルが自力で開くまで荷重を加えます。
ハンドルを開き、圧着した端子またはスリーブを取り出します。

アイウィス「IWISS」はプライヤやペンチを主力とした工具類が販売され、ドイツやアメリカをはじめ、世界50か国以上で販売されているの人気ブランドです。
発売されたオープンバレル用圧着ベンチやワイヤペンチがEUやアメリカのECサイトでベストセラーランキングで何度も1位になっている大ヒット商品です。高品質な材料から作られたそれらの製品はその精度と実績から高い信頼を得ています。

0.25〜16sq対応の、狭い箇所での圧着に便利な先端開口式フェルール用圧着ペンチです。
ワイヤーエンドスリーブ(フェルール)を0.14〜16sqの圧着に対応。
自動的にフェルールサイズに合わせて圧着するオートアジャスト機構を採用し、最大12mmと長いフェルール長にも対応します。
国際規格 DIN IEC 60999-1 準拠のフェルール端子、ツインフェルール端子用圧着工具です。

・フェルールサイズ：0.25〜16sq (AWG24〜6)
・ツインフェルールサイズ：2×0.25sq〜2×6sq
・フェルール先端長さ(圧着部の長さ)：最大12mm

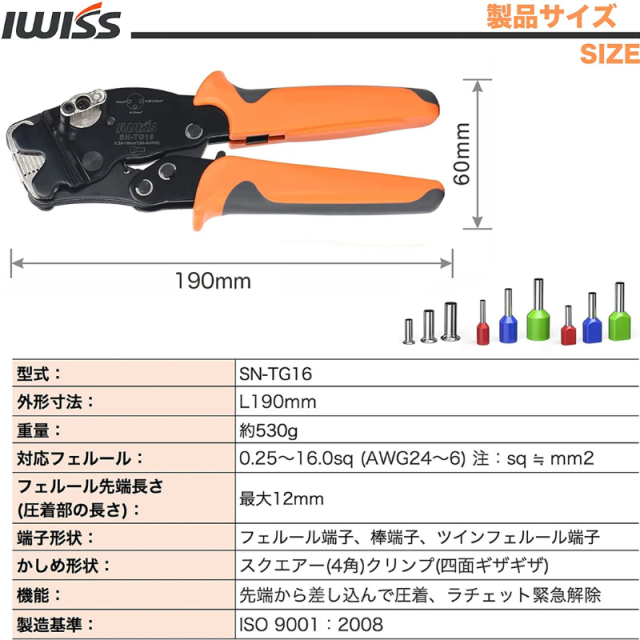

詳細情報

ブランド：IWISS(アイウィス)
製品サイズ：12 x 5 x 3 cm：570 g
付属品：ペンチ単体のみ
電池付属：いいえ
商品の重量：570 g

圧着能力：0.25-16.0mm？(AWG24-6)
仕上がり：スクエアー(四角) クリンプ
商品寸法：L190mm；　重量：540g
用途：国際規格 DIN IEC 60999-1準拠
適合：ハンダ付けを必要としない端子（エンドスリーブ / 棒端子 / コンタクト棒端子 / 絶縁スリーブ付棒端子 / フェルール）等の圧着作業に。先端開口式の圧着ダイスで、狭い箇所でも圧着がしやすく便利です。
