電工ペンチ コードプライヤー 圧着 ストリップ ネジ切断 クリンピングプライヤー オープンバレル 裸端子 絶縁端子 ストリッパー アイウィ
5.0
(1件)
1,230円(税込)
プレミアム特典 ポイント+1%
配送情報
お届け予定日:5月12日までにお届け
※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。ロットナンバー
545035089
商品説明

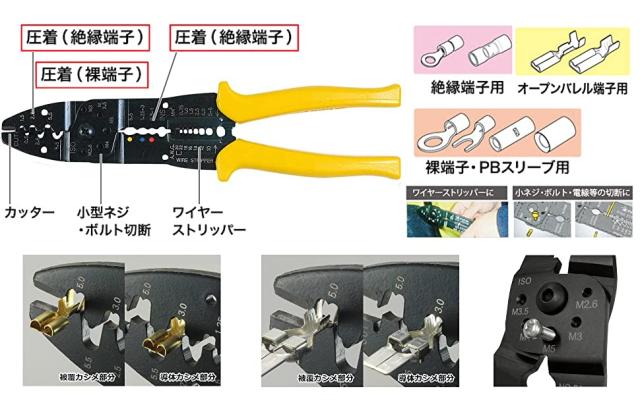

電装品の配線作業に必要な機能を集約した電工ペンチ

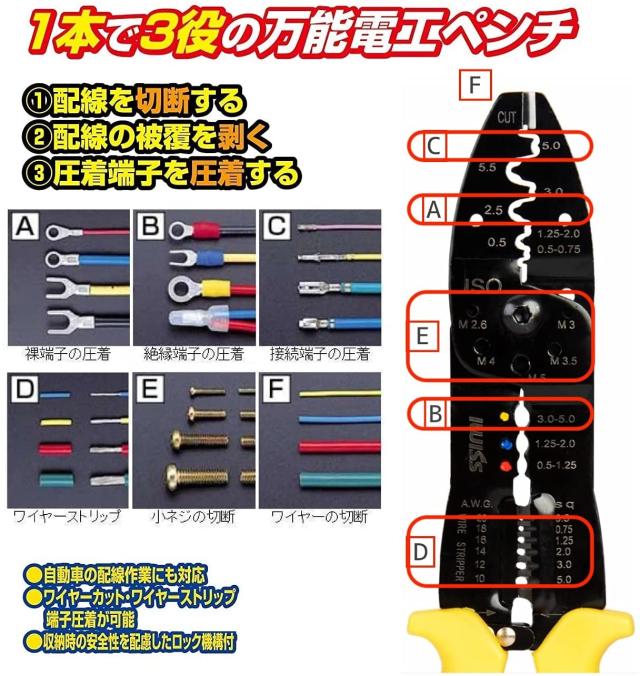

「切る・むく・かしめる」の3つの工程を行うことが可能になっている、 1本で3役の万能電工ペンチです。 自動車の細線・配線作業にも対応です。
●自動車や各種ホビーの電装品の配線作業の被覆向きや端子圧着作業に。
●裸端子、絶縁端子の圧着も可能。
●ボルト・ネジの切断ができる。
●ワイヤーカッター
細い電線・アルミ線の切断作業を行える。
●裸端子圧着
適用サイズ:1.25、2.0、5.5?
●オープンバレル(連鎖型)端子圧着
適用サイズ:1.25、2.0、5.5?
ワイヤーストリッパー
すり合わせ刃設計のため電線被覆を正確・確実にカットし、容易に被覆を剥くことができるます。
被覆剥き適応電線サイズ:より線0.75、1.0、1.5、2.5、4.0、6.0?
絶縁端子圧着
適用サイズ:1.25、2.0、5.5?
ボルトカッター
適用サイズ:M2.6、M3、M3.5、M4、M5
梱包について
良いものをより安く提供できるよう、プチプチにてエコ梱包させていただいております。

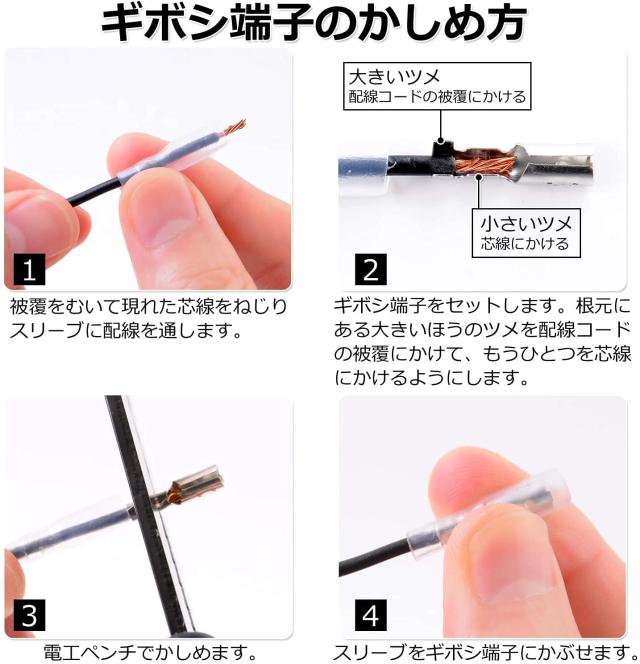

使用方法(絶縁被覆付圧着端子用)
【接触不良について】
一見正しく取り付けられていても通電しない場合や当初は通電していても時間の経過とともに接触不良に陥る場合などがみられます。このようなトラブルはなぜ起こるのでしょうか?
次の考えられる代表的なトラブルの原因を見てみましょう。
?『正しい工具を使用していない』ラジオペンチなどの使用は、かしめ失敗の代表的な原因です。ギボシ端子においては、端子のツメを配線に食い込ませなければなりません。この為に電工ペンチの穴は爪を折るのに適したハート型になっています。
?『正しくツメが食い込んでいない』二段階かしめを行わず1回だけでかしめたり、端子に対して芯線が細すぎると、芯線に正しくツメが食い込まずに接触不良が起こります。芯線が細い場合は、長めに被覆をむいて、折り曲げて太さを持たせるなどの対策をとりましょう。
?『芯線に酸化被膜が発生している』芯線の表面に酸化被膜が生じると、時間の経過とともに接触不良から絶縁に至ります。早いものでは、かしめからほんの数週間で絶縁状態に陥る例もあり、すぐにものがダメになります。芯線の酸化を防ぐには、芯線が錫メッキされたタイプの配線を使用する事が効果的です。
.
【まとめ】
ギボシ端子は、電光部品などの取り付けにおいては頻繁に登場するパーツですが、意外とかしめ方を誤りがちなものです。正しいかしめ方法をきちんと理解して確実なかしめを行い、より高度に安定した接続を得るようにしましょう。
電装品の配線作業に必要な機能を集約した電工ペンチ
「切る・むく・かしめる」の3つの工程を行うことが可能になっている、 1本で3役の万能電工ペンチです。 自動車の細線・配線作業にも対応です。
「切る・むく・かしめる」の3つの工程を行うことが可能になっている、 1本で3役の万能電工ペンチです。 自動車の細線・配線作業にも対応です。
仕様
全長:255mm、 重さ:300g
電線ストリッパー: 0.75、1.0、1.5、2.5、4.0、6.0sq
オープンバレル端子圧着:0.5-0.75、1.25-2.0、3.0、5.0sq
裸端子端子圧着: 1.5、2.5、4.0〜6.0sq 絶縁端子圧着:1.25、2.0、5.5sq
被覆剥き適応電線サイズ:より線0.5、0.75、1.25、2.0、3.0、5.0sq
ボルト切断:M2.6、M3、M3.5、M4、M5
電線ストリッパー: 0.75、1.0、1.5、2.5、4.0、6.0sq
オープンバレル端子圧着:0.5-0.75、1.25-2.0、3.0、5.0sq
裸端子端子圧着: 1.5、2.5、4.0〜6.0sq 絶縁端子圧着:1.25、2.0、5.5sq
被覆剥き適応電線サイズ:より線0.5、0.75、1.25、2.0、3.0、5.0sq
ボルト切断:M2.6、M3、M3.5、M4、M5
