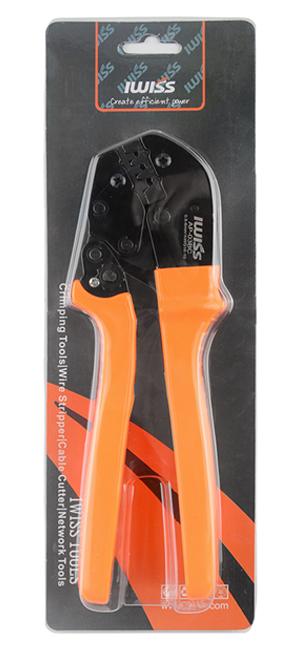

IWISS ラチェット式ギボシ端子ダイナミック同時圧着ペンチ省力化タイプ 0.5-6.0sq対応 AP-03BC

5.0

(1件)

Pontaパス特典

サンキュー配送

2,780円(税込)

0ポイント(1％)

Pontaパス会員ならさらに+1％ポイント還元！

配送情報

お届け予定日：1月9日までにお届け

※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。

ロットナンバー

541476055

お買い物の前にチェック！

Pontaパス会員なら
ポイント+1％

商品説明

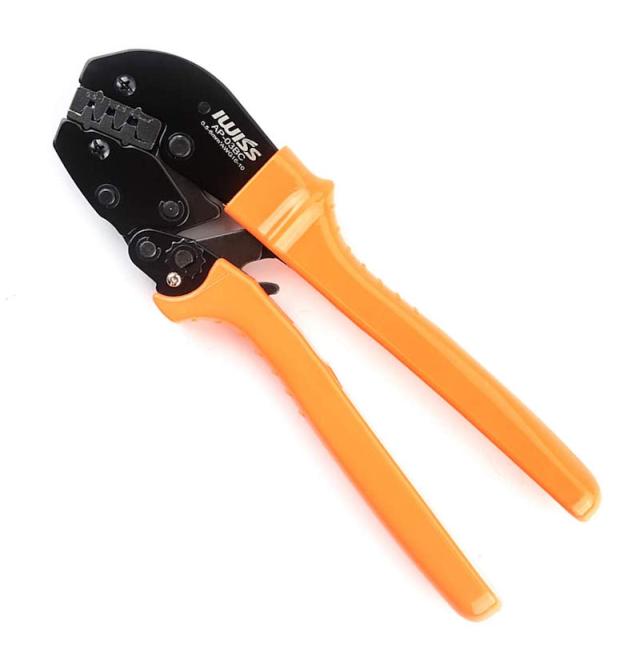

アイウィス社ギボシ端子用圧着工具になります。長めのハンドルで硬いギボシに使いやすいです。
圧着能力：0.5mm?〜6.0mm? (AWG18-10)

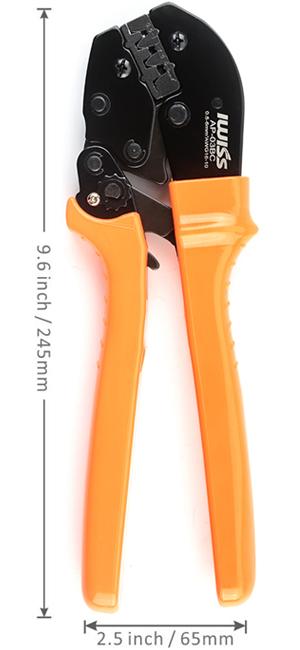

全長：230mm　
重量：600g
対応端子： JSTギボシ端子、矢崎ギボシ端子、エーモン平型ギボシ端子#250・#187、ダイナミックコネクタD-3000シリーズD-3コンタクト3Lに対応。（＊ギボシ端子・平形端子には1.0sq以上の配線をご使用してください）。
圧着ダイス：
・0.5sq〜1.0sq
・1.0sq〜2.5sq
・4.0sq〜6.0sq

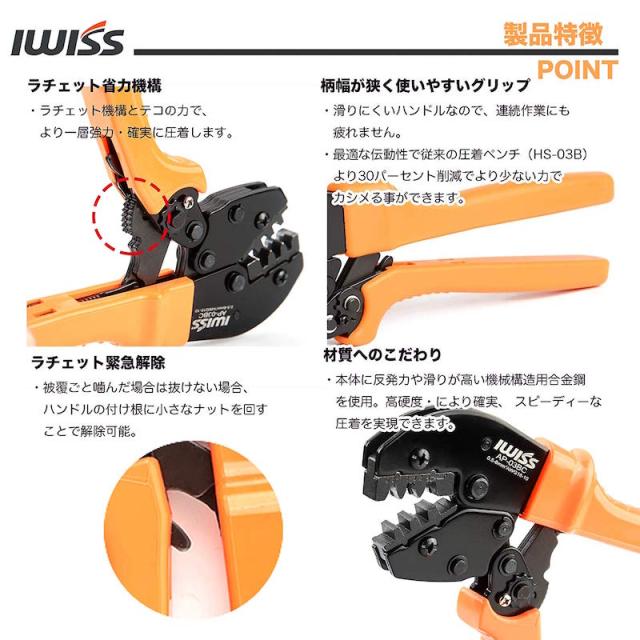

ラチェット機構とテコの力で、より一層強力・確実に圧着します。
被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。
最適な伝動性で従来の圧着ペンチ（HS-03B、HS-03BC）より30パーセント削減で少ないカでシメる事ができます。
滑りにくいハンドルなので、連続作業にも疲れません。
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。
ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく、抜けやすい。

対応可能なコネクター（弊社独自検証）
圧着ダイスA-03Bは0.5-1m?、1.5-2.0m?、4-6m?の3サイズがありますので、以下通りに圧着してみました

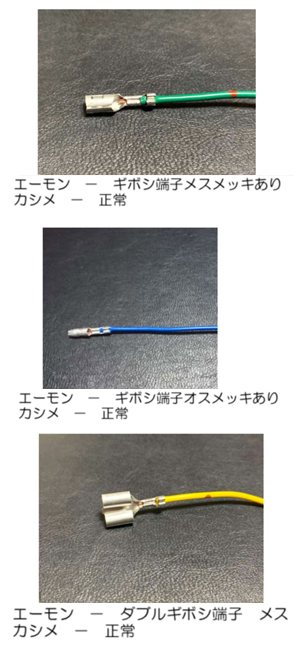

・エーモン平形#187、#250
・エーモンギボシ（※▲）
・日圧ギボシ

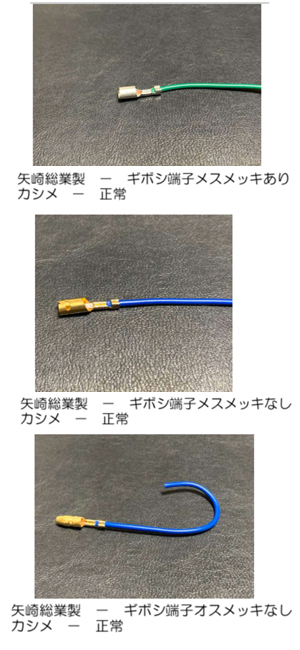

・矢崎総業ギボシ
・住友電装ギボシ

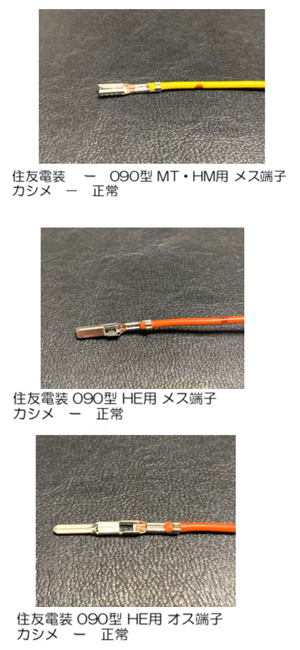

・住友電装 #090 MT・HM（メスのみ）
#090 HE
・ダイナミックD-3コンタクト (3L)
353717-□ 、353718-□
※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。
検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。
※メーカー様は一切関係ありません。
※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

STEP 1：金属端子を圧着工具で仮押さえ
工具側のちょうど合いそうな「かしめ穴」をお選びください。
ピンをダイスにセットします。ピンが外れないようヘッドを閉じて下さい。
STEP 2：被覆を挿入
ストリップしたワイヤーをピンの被覆バレル側から挿入します。
グリップを強く握って圧着します。
ラチェットを最後まで握り込めば圧着完了です。
更に強く握り込むとラチェットのロックが解除されます。ヘッドが開きます。
状態を確認してから、完了です。
IWISS
アイウィス「IWISS」はプライヤやペンチを主力とした工具類が販売され、ドイツやアメリカをはじめ、世界50か国以上で販売されているの人気ブランドです。
発売されたオープンバレル用圧着ペンチやワイヤペンチがEUやアメリカのECサイトでベストセラーランキングで何度も1位になっている大ヒット商品です。高品質な材料から作られたそれらの製品はその精度と実績から高い信頼を得ています。

アイウィス社ギボシ端子用圧着工具になります。長めのハンドルで硬いギボシに使いやすいです。

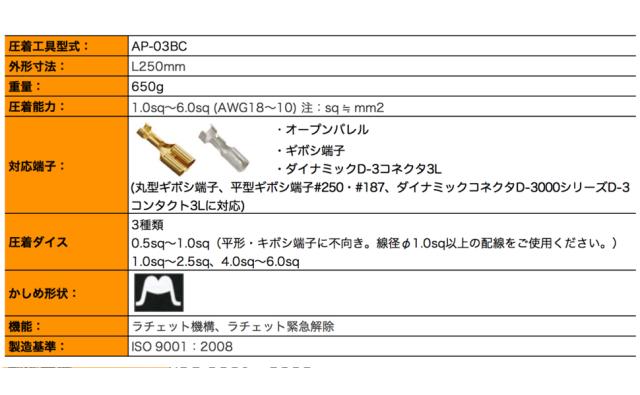

スペック

全長：250mm；　重量：650g
圧着能力：0.5-6.0mm？(AWG20-10) ＊注：mm？≒sq（＊重要：ギボシ、平形端子の圧着に使用される場合、線径φ1.0sq以上の電線をご使用ください）
用途： JSTギボシ端子、矢崎ギボシ端子、ファストン(#187・#250)、ダイナミックコネクタD-3000シリーズD-3コンタクト3Lに対応
圧着ダイス(3サイズ)：0.5sq〜1.0sq（平形・キボシ端子に不向き）、1.0sq〜2.5sq、4.0sq〜6.0sq 特徴：1.芯線と被覆同時圧着、2.ラチェット省力機構（従来HSタイプより約30%省力）、3.ラチェット緊急解除
