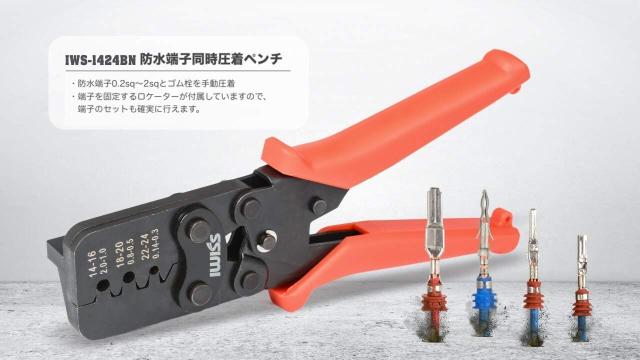

IWISS 同時圧着ペンチ防水型カプラー端子防水端子自動車端子・ターミナル用 0.14-2.0mm2対応 IWS-1424BN

Pontaパス特典

サンキュー配送

4,360円(税込)

0ポイント(1％)

商品説明

Delphi、古河電気、住友電装の防水型端子用圧着工具になります。芯線とワイヤーシールを同時に圧着タイプである為、個別タイプより作業性が良いです。
圧着能力：0.14mm?〜2.0mm? (AWG24-14)
全長：190mm
重量：500g
対応端子：・Delphi (デルファイ) 圧着端子端子 Metri-Pack 280、Delphi (デルファイ) 圧着端子端子 Weather-Packシリーズ、住友電装製040HX型、060 62Z型、090HX-MT型、090 62型ターミナル
＊適応芯線サイズに合わせて適応ワイヤーシールをお選びください。
圧着ダイス（ワイヤーシール）：・0.2〜0.3sq（2.15-1.60mmφ）・0.5〜0.8sq（2.85-2.03mmφ）・1.0〜2.0sq（3.49-2.81mmφ）
＊Weather Pack専用ロケーター付き（他の端子には使用できません。）

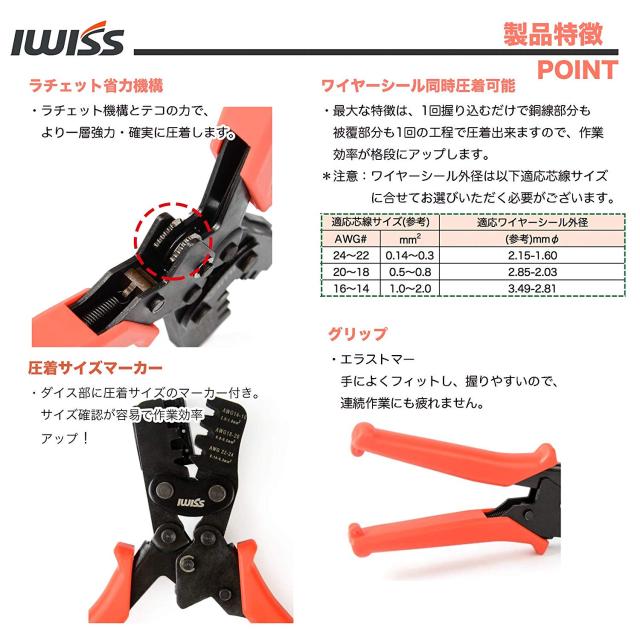

商品特徴

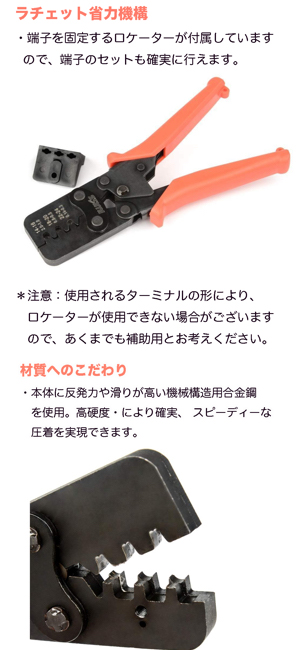

ラチェット省力機構
・端子を固定するロケーターが付属していますので、端子のセットも確実に行えます。＊注意：使用されるターミナルの形により、ロケーターが使用できない場合がございますので、あくまでも補助用とお考えください。
材質へのこだわり
本体に反発力や滑りが高い機械構造用合金鋼を使用。高硬度・により確実、スピーディーな圧着を実現できます。

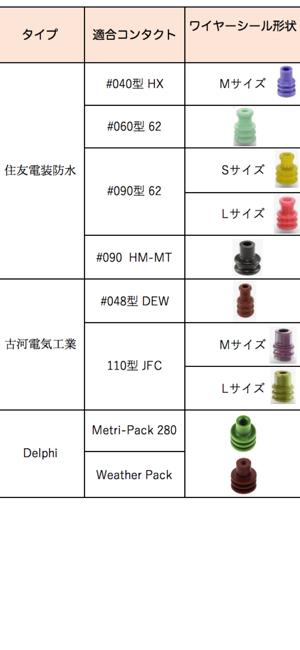

対応可能なコネクター（弊社独自検証）
・住友電装防水端子
#040型 HX（ワイヤシールM サイズ）
#060型 62Z
#090型 62（ワイヤシールS・L サイズ）
#090型 HM-MT（ワイヤシールS・L サイズ）
・古河電気防水端子
#048型 DEW（ワイヤシールM サイズ）
#110型 JFC
・Delphi
Weather Pack
Metri Pack 280
※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。
検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。
※メーカー様は一切関係ありません。
※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

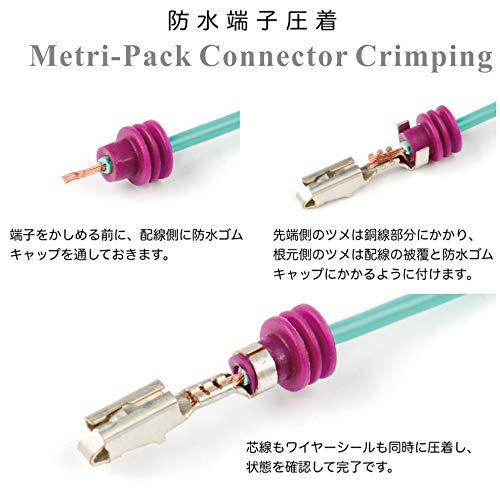

防水端子の圧着方法

Delphi、古河電気、住友電装の防水型端子用圧着工具になります。芯線とワイヤーシールを同時に圧着タイプである為、個別タイプより作業性が良いです。

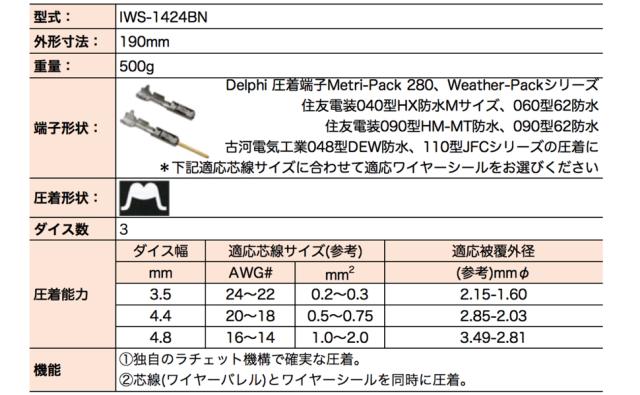

仕様

全長：190mm；　重量：500g 圧着能力？芯線用：AWG24-14 (0.2-2.0mm？)；？ワイヤシール用：Φ3.5-4.5mm 用途：防水カプラー端子およびワイヤシールゴム栓を同時圧着参考対応可能な端子：住友電装防水コネクター、古河電気工業、デルファイ(Delphi)社Weather Pack、Metri-Pack等特徴：？独自のラチェット機構で確実な圧着。？芯線(ワイヤーバレル)とワイヤーシールを同時に圧着。
