商品説明

※image photo

カムロックファスナー 152F型小型フラットタイプ金属タイプ

【説明】ロックおよびロック解除ともに、プラグの頭を押すだけのワンタッチ操作です。
ロック時にプラグの頭が誤解除防止のためフラットになります。解除する場合、先のとがったもので押してください。

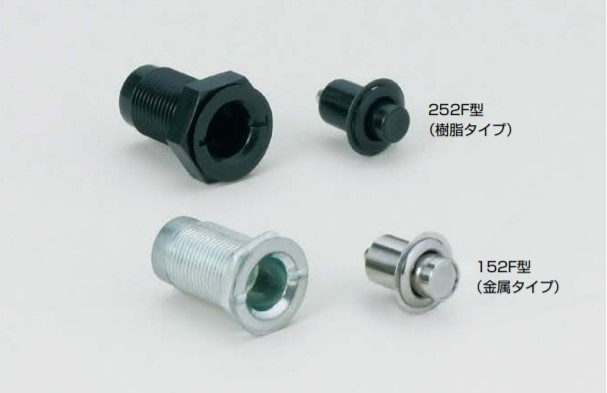

樹脂タイプと金属タイプがあります。
パネルの開閉が迅速・簡単にできます。
カムでロックしているため、振動で外れにくい構造です。

【注　意】
本体に直接荷重が加わるような使用をすると破損の原因となります。

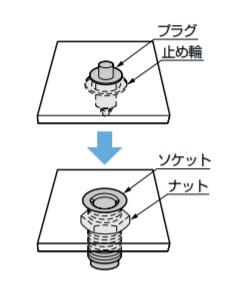

「プラグ」「止め輪」「ソケット」「ナット」の4部品で構成されています。

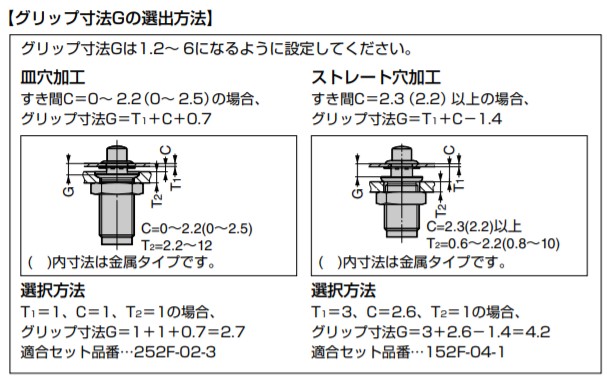

【グリップ寸法Gの選出方法】
グリップ寸法Gは1.2〜6になるように設定してください。

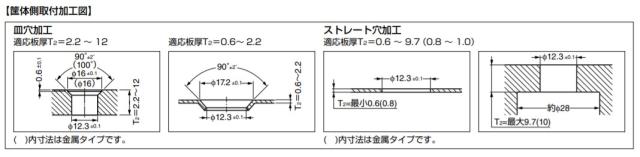

皿穴加工
すき間C＝0〜2.2（0〜2.5）の場合、グリップ寸法G＝T1＋C＋0.7
選択方法
T1＝1、C＝1、T2＝1の場合、グリップ寸法G＝1＋1＋0.7＝2.7
適合セット品番…252F-02-3

ストレ-ト穴加工
すき間C＝2.3（2.2）以上の場合、グリップ寸法G＝T1＋C-1.4
選択方法
T1＝3、C＝2.6、T2＝1の場合、グリップ寸法G＝3＋2.6-1.4＝4.2
適合セット品番…152F-04-1

【材料】(1)プラグ：黄鋼
(2)止め輪：ステンレス鋼（SUS304）
(3)ソケット：亜鉛合金（ZDC）
(4)ナット：鋼

【仕上】(1)プラグ：クロムめっき
(2)止め輪：パシペート処理
(3)ソケット：光沢クロメート処理
(4)ナット：クロメート処理

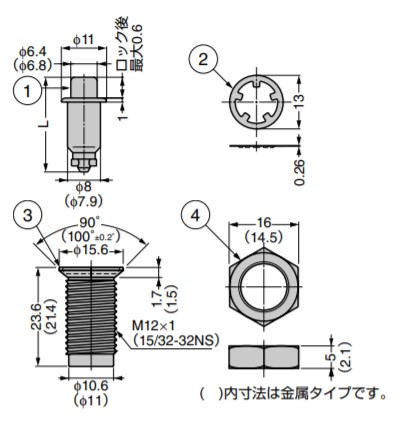

【サイズ】グリップ寸法G：4.4〜 5.2
プラグ寸法L：19.5

【耐荷重N】147

【耐荷重kgf】 15

【重量】8g

【注文コード】120-013-713

【品番】152F-05-1

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。

※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。

カテゴリー

カムロックファスナー 152F型小型フラットタイプ金属タイプ
ロックおよびロック解除ともに、プラグの頭を押すだけのワンタッチ操作。
ロック時にプラグの頭が誤解除防止のためフラットになります。
パネルの開閉が迅速・簡単に可能。
材料:(1)プラグ：黄鋼
(2)止め輪：ステンレス鋼（SUS304）
(3)ソケット：亜鉛合金（ZDC）
(4)ナット：鋼
仕上:(1)プラグ：クロムめっき
(2)止め輪：パシペート処理
(3)ソケット：光沢クロメート処理
(4)ナット：クロメート処理
(サイズ)グリップ寸法G：4.4〜 5.2
プラグ寸法L：19.5
(耐荷重N)147
(耐荷重kgf) 15
重量:8g
注文コード:120-013-713
品番:152F-05-1
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
