SUGATSUNE スガツネ工業パネルマウンティングシステム VLシリーズ超薄型メスクリップ接着面付接着面付 120-040-581 VL-F3FR | DIY LAMP ランプ金具部品パネル締結部品パネルマウンティングシステム脱着簡単クリップ超薄型接着面付

Pontaパス特典

サンキュー配送

172円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

パネルマウンティングシステム VLシリーズ超薄型メスクリップ接着面付

【説明】丸番号はVLシリーズ共通の部品番号です。

難燃材（UL94V-0適合）のタイプもあります。
取り付け・取り外しが簡単です。
さまざまな用途に対応できます。

【仕　様】
連続500回のパネル取付・取外動作クリア
【注　意】
オスクリップの取付位置出しは、必ず治具(3)を使用して現物合わせで行なってください。
（使用方法下記）
パネルを取り外す際は、必ず工具(4)を使用してください。（使用方法下記）
接着する際は、必ずプラスチック用エポキシ樹脂系接着剤を使用してください。
施工前に試作などで検証を行い、取付側の強度をご確認ください。
パネルサイズについては、取付寸法例（下記）を参考にしてください。

※引張荷重・せん断方向の強度荷重は参考値です。引張荷重は接着のみの場合の値です。

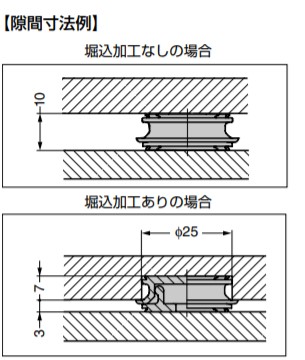

【隙間寸法例】
オスクリップ(1)とメスクリップ(2)を組み合わせて使用します。
VL-M3はVL-F3と、VL-M3FRはVL-F3FRと組み合わせて使用します。

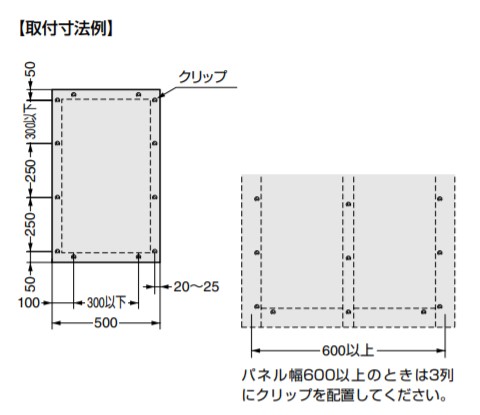

【取付寸法例】
パネル幅600以上のときは3列にクリップを配置してください。

【取付方法】
穴加工することなく、接着で固定できます。
（取付側の材質によりねじ止めも可能）

VL-F3FRは難燃材（UL94V-0適合）を使用しています。
接着面付（取付側の材質によりねじ止めも可能）

【注　意】
石こうボ-ドに使用する場合は、プラスチック用エポキシ樹脂系接着剤および軽鉄下地にタッピングで固定してください。
【適応品】
工具・治具
VL-CP3(3)

【仕様】接着面付

【材料】PBT樹脂

【注文コード】120-040-581

【品番】VL-F3FR

［輸入］このマークの製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。

※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
