SUGATSUNE スガツネ工業パネルマウンティングシステム PCシリーズオスクリップ接着面付接着面付 120-040-579 PC-SM1AC | DIY LAMP ランプ金具部品パネル締結部品パネルマウンティングシステム脱着簡単オスクリップ再装着可能

Pontaパス特典

サンキュー配送

221円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

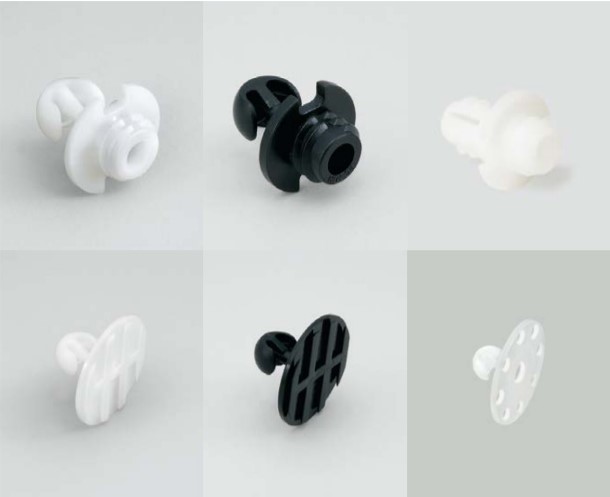

パネルマウンティングシステム PCシリーズオスクリップ接着面付

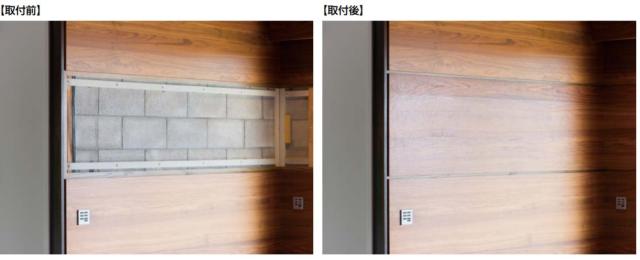

【説明】取り付け・取り外しが簡単
再装着が可能なクリップのため、パネルの取り付け・取り外しが簡単にでき、施工コストの削減・作業効率のアップにつながります。
さまざまな用途に対応
通常の家具はもちろん、マリン関係、キャンピングカ-、産業機器などのさまざまな用途に使用できます。

【注　意】
オスクリップの取付位置出しは、必ず治具17を使用して現物合わせで行なってください。
（使用方法(1)）
パネルを取り外す際は、必ず工具19を使用してください。（使用方法(1)）
電動ドリルでクリップを取り付ける場合は、低いトルクでゆっくりと締め込み、必要以
上に締め込まないでください。
接着面付タイプ456を使用する際は、必ずプラスチック用エポキシ樹脂系接着剤を使
用してください。
下穴取付タイプ123710で強度を必要とする場合は、下穴にプラスチック用エポキシ
樹脂系接着剤を塗ってからクリップを嵌め込んでください。
施工前に試作などで検証を行い、取付側の強度をご確認ください。
硬い素材に取り付ける場合は、下穴の口周りにC1の面取加工をしてください。

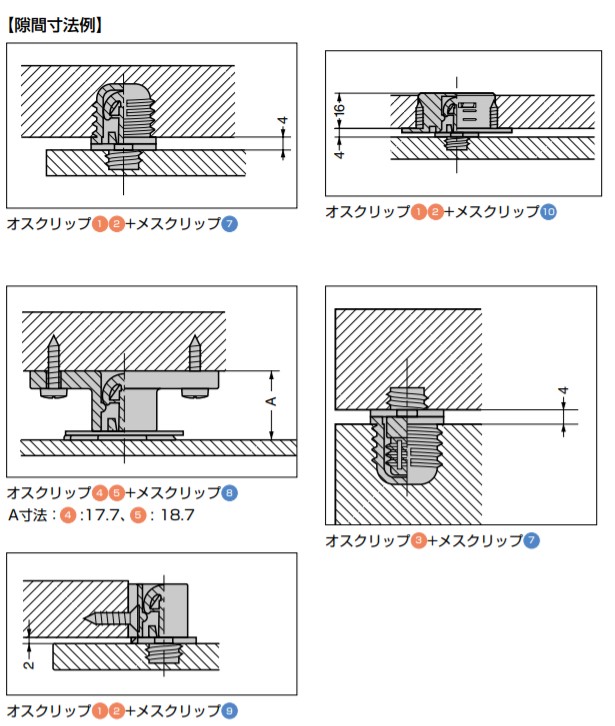

パネルサイズについては、取付寸法例を参考にしてください。

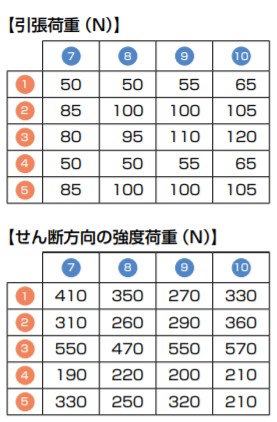

※引張荷重・せん断方向の強度荷重は参考値です。
※耐荷重はオス・メスの組み合わせによって変わります。

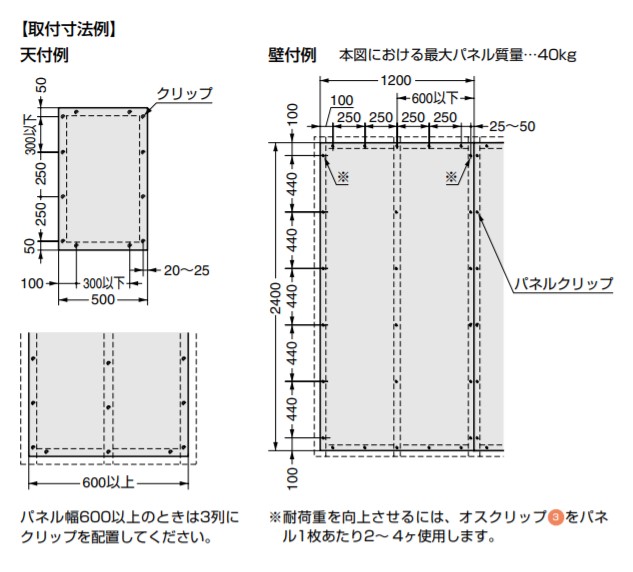

【取付寸法例】
天付例：パネル幅600以上のときは3列にクリップを配置してください。
壁付例：※耐荷重を向上させるには、オスクリップ3をパネル1枚あたり2〜4ヶ使用します。

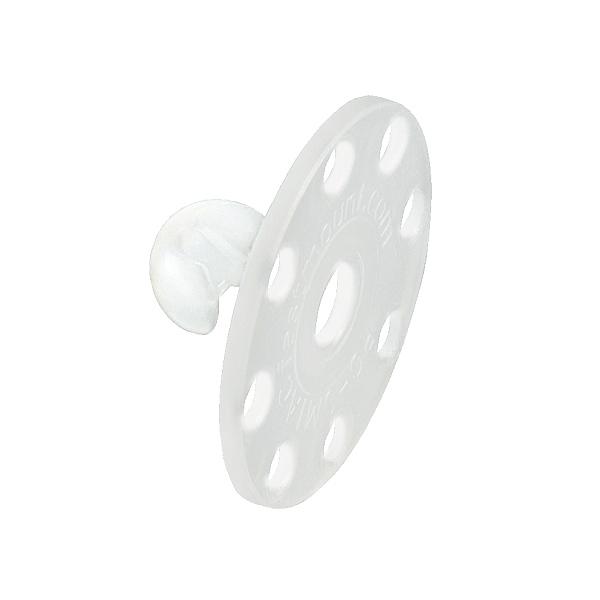

接着面付
引張荷重が低いため、取付・取外の際に、音響・吸音パネルのような強度の低いパネルに適しています。

【仕様】接着面付

【材料】低密度ポリエチレン（LDPE）

【耐荷重N】引張荷重N：15 /1ヶ

【耐荷重kgf】引張荷重kgf：1.5 /1ヶ

【注文コード】120-040-579

【品番】PC-SM1AC

丸番号はPCシリーズ共通の部品番号です。

※プラスチック対応エポキシ樹脂系接着剤を使用してください。

［輸入］このマークの製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

※画像はイメージです。

※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。

カテゴリー

パネルマウンティングシステム PCシリーズオスクリップ接着面付
仕様:接着面付
材料:低密度ポリエチレン（LDPE）
【耐荷重N】引張荷重N：15 /1ヶ
【耐荷重kgf】引張荷重kgf：1.5 /1ヶ
注文コード:120-040-579
品番:PC-SM1AC
丸番号はPCシリーズ共通の部品番号です。
※プラスチック対応エポキシ樹脂系接着剤を使用して下さい。
輸入品は「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
