Holybro PIX32 V5 Pixhawkフライトコントローラー&PM02 V3電源管理ボード&GPS UBLOX NEO-M8N&RCドローンマルチローター用ベースボード
537971462
商品説明
仕様:
ブランド名:ホリブロ
アイテム名:PIX32 V5フライトコントローラー&PM02 V3電源管理ボード&ベースボード&GPS UBLOX NEO-M8N
技術仕様
メインFMUプロセッサー:STM32F765
-32ビットArm Cortex
-M7、216 MHz、2 MBメモリ、512 KB RAM
IOプロセッサ:STM32F100
-32ビットArm Cortex
-M3、24 MHz、8 KB SRAM
搭載センサー
-Accel /ジャイロ:ICM-20689
-Accel /ジャイロ:BMI055
-マグ:IST8310-気圧計:MS5611
GPS:ublox Neo-M8N GPS / GLONASSレシーバー。一体型磁力計IST8310
インターフェース:
8-16 PWMサーボ出力(IOから8、FMUから8)
FMUの3つの専用PWM / Capture入力
CPPM専用のR / C入力
Spektrum / DSMおよびS.Bus専用のR / C入力
アナログ/ PWM RSSI入力付き
専用S.Busサーボ出力
5つの汎用シリアルポート
-2完全なフロー制御付き
-1 1.5A電流制限あり
3つのI2Cポート
4 SPIバス
-1内部高速SPIセンサーバス、4つのチップセレクトおよび6つのDRDY
-1専用の内部低ノイズSPIバス
-2つのチップ選択を備えた気圧計、DRDYなし
-1 FRAM専用の内部SPIバス
-センサーモジュールに配置された専用SPIキャリブレーションEEPROMをサポート
-1外部SPIバス?シリアルEを備えたデュアルCAN用の最大2つのCANBuse
-各CANBusには個別のサイレントコントロールまたはESC RX-MUXコントロールがあります
2つのバッテリーの電圧/電流のアナログ入力
2つの追加アナログ入力
電気データ
定格電圧:
パワーモジュール出力:4.9?5.5V
最大入力電圧:6V
最大電流検出:120A
USB電源入力:4.75?5.25V
サーボレール入力:0?36V
機械的データ
寸法:45x45x13.5mm
重量:33.0g
環境データ、品質、信頼性
動作温度。 -40?85℃
保存温度-40?85℃
CE
FCC
RoHS準拠(鉛フリー)
ダウンロード:
Holybro_PIX32-V5_technical_data_sheet.pdf
Holybro_PIX32-V5_PINOUTS.pdf
Holybro_PIX32-V5-BaseBoard-Schematic diagram.pdf
Holybro_PIX32-V5-BaseBoard-Layout.dxf
Holybro_PIX32-V5-BaseBoard-ComponentsLayout.pdf
PIX32-V5_Connect-100pin_.pdf
PIX32-V5_Connect_100pin(Panasonic-AXK5S-6S)データシート.pdf
機能:

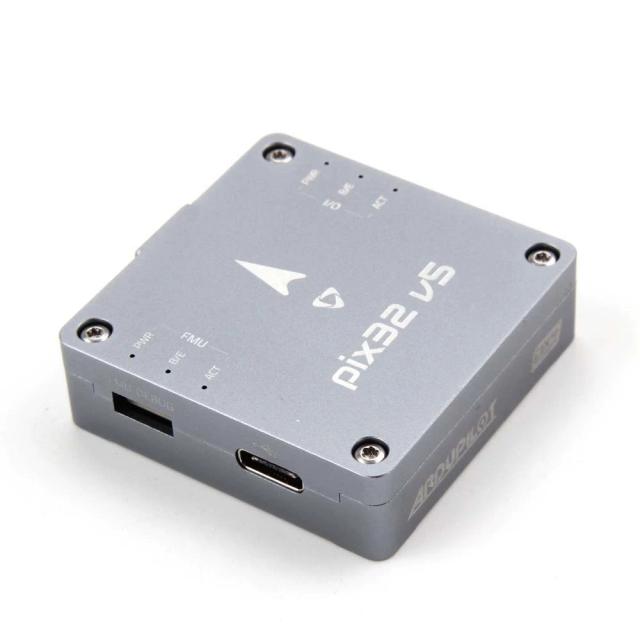

HolyBro Pix32 v5は、FMUv5スキームに基づいて開発した新しいフライトコントローラであり、「Pixhawk4」のバリアントバージョンと見なすことができます。
Pix32 v5は、100ピンコネクタで接続された別個のフライトコントローラとキャリアボードで構成されています。
これは、ハイパワーで柔軟かつカスタマイズ可能な飛行制御システムを必要とするパイロット向けに設計されています。
モデルのスタイルに合わせて設計されたキャリアボードを使用することで、物理的なサイズ、ピン割り当て、および配電要件がモデルに完全に一致することを確認できます。
マルチローター、固定翼航空機、地上ベースの車両、さらには水ベースのモデル用に設計されたさまざまなキャリアボードにより、必要なすべての接続が確保され、不要なコネクターの費用やかさばりがなくなります。
キャリアボードの回路図を公開しました。カスタムのキャリアボードを自分で作成するか、HolyBroに手伝ってもらってください。 PixHawk4を使用しようとしたが、設計でうまく機能しない場合は、Pix32 v5が、必要なものだけでカスタムキャリアボードに収まる能力を備えた答えである可能性があります。
Pix32 v5はPX4およびArduPilotシステムに基づいているため、これらのシステムが提供する最新の周辺機器、ソフトウェア、拡張機能をすべて活用して、セットアップと飛行をすばやく簡単に体験できます。
パッケージが含まれる:
1 * PIX32 V5フライトコントローラー
1 * GPS(UBLOX NEO-M8N)
1 * PIX32 V5ベースボード
1 * PM02電源管理ボード
注:手動測定でのいくつかのエラーのため、実際のオブジェクトを基準として受け取る必要があります
Pix32 v5は、100ピンコネクタで接続された独立したフライトコントローラとキャリアボードで構成されています。
ハイパワーで柔軟かつカスタマイズ可能な飛行制御システムを必要とするパイロット向けに設計されています
