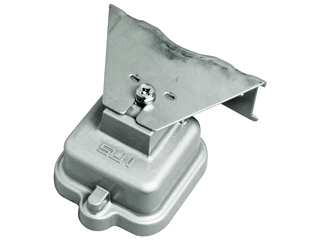

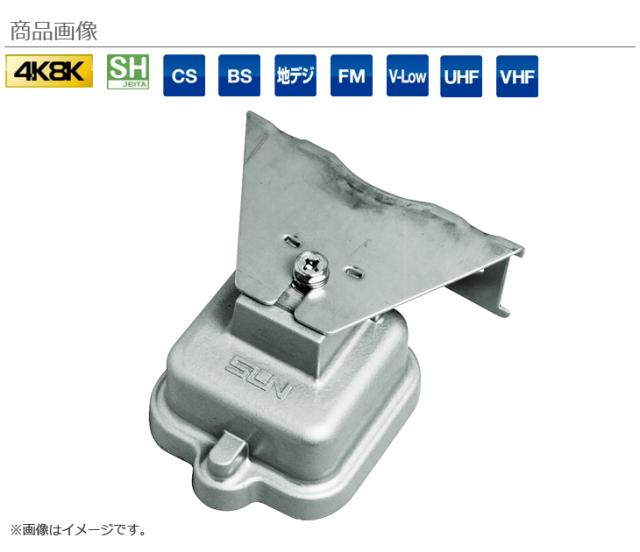

サン電子 MX-KCS　新4K8K衛星放送対応 F形CS・BS／UV・FM混合(分波)器屋外用

メーカー希望小売価格: 12,000円

7,542円(税込)

0ポイント(1％)

商品説明

MXKCS 新4K8K衛星放送受信に対応した屋外型混合器
MX-KCS　新4K8K衛星放送対応 F形CS・BS／UV・FM混合(分波)器屋外用
新4K8K衛星放送受信に対応した屋外型混合器です。

■CS・BS-IF電波とUV・FM電波を低損失で混合します。
■入出力F形、本体シールド機構を採用した高シールド設計により、不要電波等の混入を軽減します。
■優れたフィルタ性能により不要な帯域の電波を減衰させます。

●型名　　　MX-KCS
●周波数帯域(MHz)　　　10〜770、1032〜1489、1489〜2150、2150〜2681、2681〜3224
●通過帯域損失(dB以下)
10〜770　1.3、1032〜1489　2.0、1489〜2150　2.5、2150〜2681　3.0、2681〜3224　3.5
●阻止帯域減衰量(dB以上)
10〜770　25、1032〜1489　25、1489〜2150　25、2150〜2681　25、2681〜3224　20
●インピーダンス(Ω)
10〜770　　75、
1032〜1489、1489〜2150、2150〜2681、2681〜3224　　75
●VSWR(以下)
10〜770　1.6、1032〜1489　2.0、1489〜2150　2.5、2150〜2681　2.5、2681〜3224　2.5

MXKCS

MX-KCS　新4K8K衛星放送対応 F形CS・BS／UV・FM混合(分波)器屋外用スペック情報
使用チャンネル（ch）
周波数帯域(MHz)	10〜770、1032〜1489、1489〜2150、2150〜2681、2681〜322410〜770、1032〜1489、1489〜2150、2150〜2681、2681〜3224
インピーダンス（Ω）入力/出力	10〜770　　75、 1032〜1489、1489〜2150、2150〜2681、2681〜3224　　75
通過帯域損失（dB以下）	10〜770　1.3、1032〜1489　2.0、1489〜2150　2.5、2150〜2681　3.0、2681〜3224　3.5
阻止帯域減衰量（dB以上）	10〜770　25、1032〜1489　25、1489〜2150　25、2150〜2681　25、2681〜3224　20
V S W R（以下）	10〜770　1.6、1032〜1489　2.0、1489〜2150　2.5、2150〜2681　2.5、2681〜3224　2.5
寸法（高さ×幅×奥行mm）
質量（kg）
付属品	銘板×1、ねじ類×1、壁面・マスト取付金具×1、本体フタ×1、本体ケース×1
備考	使用温度範囲　-20〜＋50度
