サン電子 HB-U25MC-PS　UHF前置増幅器(UHFプリアンプ)電源部セット 25dB型屋外用

メーカー希望小売価格: 22,500円

14,142円(税込)

0ポイント(1％)

商品説明

HBU25MCPS CS・BS-IF帯域(新4K8K衛星放送パススルー)の混合回路付き超ローノイズ前置増幅器

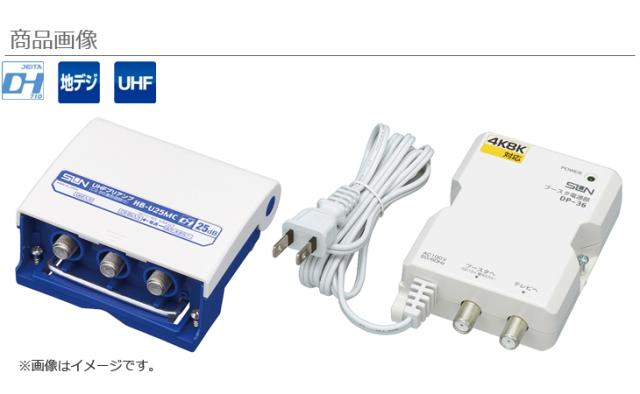

HB-U25MC-PS　UHF前置増幅器(UHFプリアンプ)電源部セット 25dB型屋外用
雑音指数1.0dB以下を実現した超ローノイズ前置増幅器です。CS・BS-IF帯域(新4K8K衛星放送パススルー)の混合回路付きです。防水キャップは加工せずにケーブルを通す事が出来ます。(4C・5C)
防雨構造の為、屋外マスト及び壁面取付が可能です(増幅部のみ)　適合マスト径 φ16〜48.6mm

増幅部
●型名 HB-U25MC
●周波数帯域(MHz)　　　UHF　470〜710、CS・BS-IF　950〜3224
●利得(dB)　　　UHF　25〜30、CS・BS-IF　-4以下
●適正入力レベル※(dBμ)　　　UHF　35〜63、CS・BS-IF　-
●定格出力(dBμ)　　　UHF　93(9波)、CS・BS-IF　-
●雑音指数(dB以下)　　　UHF　1.0、CS・BS-IF　-
●入力インピーダンス(Ω)　　　UHF　75(F形)、CS・BS-IF　75(F形)
●出力インピーダンス(Ω) 75(F形)
●VSWR(以下)　　　UHF　2.5、CS・BS-IF　2.5
●電源　　　DC11/15V 40mA(出力端子より重畳)
●電流通過　　　DC11/15V 0.8A以下(出力端子⇒CS・BS入力端子)
●寸法(mm)H×W×D　　　84×94×47
●質量(g)　　　200

電源部
●型名　　　DP-36
●周波数帯域(MHz)　　　10〜770、770〜2681、2681〜3224
●挿入損失(dB)　　　10〜770、770〜2681　1.0以下、2681〜3224　1.5以下 2.5以下
●入力インピーダンス(Ω)　　　75(F形)DC重畳端子
●出力インピーダンス(Ω)　　　75(F形)
●VSWR(以下)　　　2.5
●電源　　　AC100V(50/60Hz)
●定格消費電力(W)　　　10
●出力電圧・電流　　　DC15V・最大0.5A(入力端子より重畳)
●適合マスト径　　　φ16〜48.6mm
●寸法(mm)H×W×D　　　101×77×32
●質量(g)　　　210
※ 適正入力レベルの範囲内であっても電波の品質によっては映らない場合もあります
