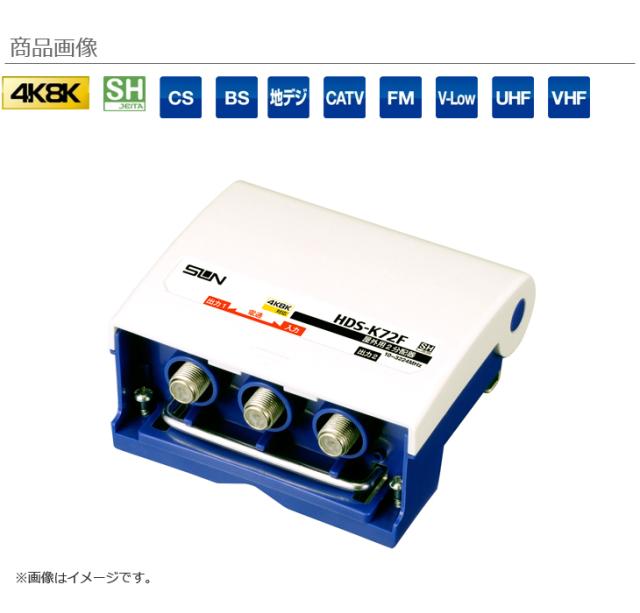

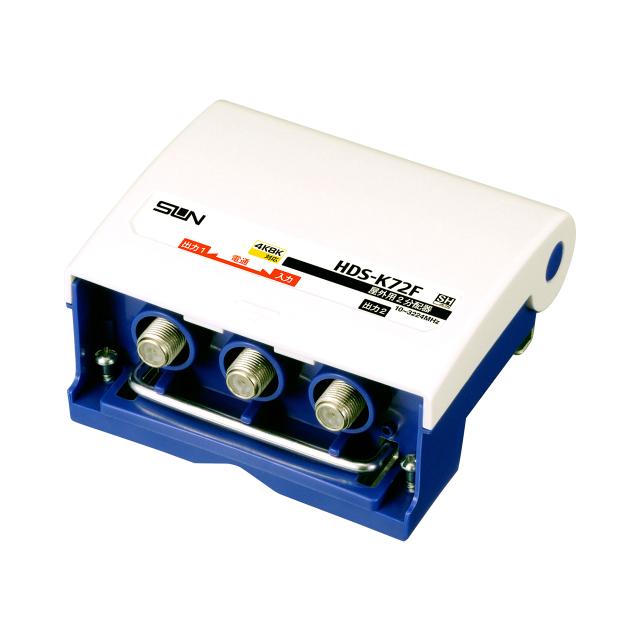

サン電子 HDS-K72F　新4K8K衛星放送対応　屋外用2分配器　1端子電通型

メーカー希望小売価格: 6,450円

4,054円(税込)

0ポイント(1％)

商品説明

HDSK72F 新4K8K衛星放送対応　屋外用2分配器　1端子電通型
HDS-K72F　新4K8K衛星放送対応　屋外用2分配器　1端子電通型
新4K8K衛星放送受信に対応した10〜3224MHzまでの超広帯域設計です。

■入出力F形本体内部シールド構造を採用した、高シールド設計により、不要電波等の混入を軽減できます。
■入力端子-出力1端子間が電流通過です。AC30V 1A、DC15V 0.8A以下)
■防滴構造になっていますので、外部環境に適合します。壁面取付も可能です。
■適合マスト径 φ16〜48.6mm
■防水キャップは加工せずにケーブルを通すことができます。(4C・5C)

●型名　　　HDS-K72F
●分配数　　　2
●分配損失 (dB以下)
　10MHz〜76MHz 4.3
　76MHz〜300MHz 4.0
　300MHz〜770MHz 4.3
　770MHz〜1489MHz 5
　1489MHz〜2150MHz 6.5
　2150MHz〜2681MHz 7.0
　2681MHz〜3224MHz 8.0
●端子間結合損失 (dB以上)
　10MHz〜76MHz 13
　76MHz〜300MHz 20
　300MHz〜770MHz 18
　770MHz〜3224MHz 15
●VSWR(以下)
　10MHz〜76MHz 2.5
　76MHz〜300MHz 1.8
　300MHz〜770MHz 1.8
　770MHz〜2150MHz 2
　2150MHz〜3224MHz 2.5
●適合マスト径　　　φ16〜48.6mm
●寸法(mm) H×W×D　　　84×94×47
●本体質量(kg)　　　0.18

HDSK72F

HDS-K72F　新4K8K衛星放送対応　屋外用2分配器　1端子電通型スペック情報
周波数帯域（MHz）	76MHz〜300MHz、300MHz〜770MHz、770MHz〜1489MHz、1489MHz〜2150MHz、2150MHz〜2681MHz、2681MHz〜3224MHz
インピーダンス（Ω）入力/出力	75Ω(F形)
寸法（高さ×幅×奥行mm）	84×94×47(mm)
質量（kg）	0.18（kg）
付属品	木ねじ×2、コの字ボルト×1、蝶ナット×2、マスト保持金具×1、銘板×1、本体カバー×1、本体ケース×1
備考	使用温度範囲　　-20〜+50度、※壁面へ取り付ける場合は、本体カバーを開けて、2本の木ねじで取り付けてください。
