SUGATSUNE スガツネ工業フルクス 25/ONE ベースパネル ONE取付金具樹脂パネル面付用 130-031-315 EX020-20 | シンプルおしゃれ鋼樹脂クロムめっき

Pontaパス特典

サンキュー配送

1,545円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

フルクス 25/ONE ベースパネル ONE取付金具樹脂パネル面付用

取付ピッチを自由に設定できる直付タイプです。
棚やフックを自由に取り付けできます。
壁面のワンポイントデザインとしても最適です。
樹脂パネルや木パネルの壁に取り付けできます。

【用途】

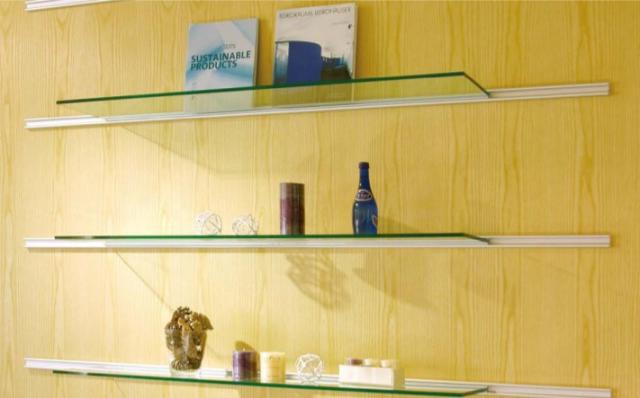

店舗や住宅の装飾棚、陳列棚
ウォークインクローゼット内の収納棚など
【注意】
ベースパネル ONEの取付方法が面付か掘込によって、フックなどのアクセサリーが異なります。
レイアウト変更時、フックや棚セットを移動させる際は、必ず上方に回転させて、一旦ベースパネルから外してください。その後、希望の位置より再度設置してください。
※ そのままの状態で左右へ移動させると、ベースパネルに傷がつきますので十分ご注意ください。

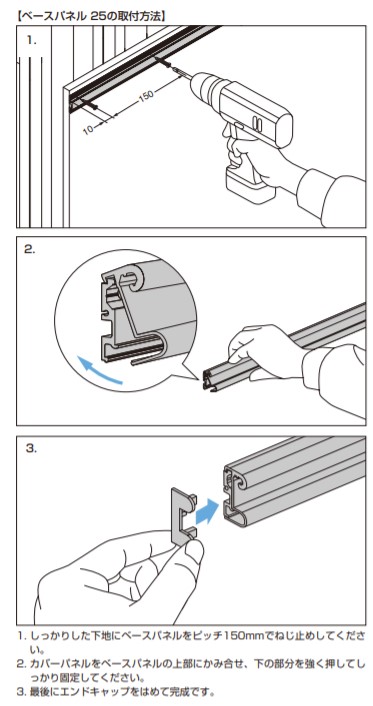

【ベースパネル 25の取付方法】
1. しっかりした下地にベースパネルをピッチ150mmでねじ止めしてください。
2. カバーパネルをベースパネルの上部にかみ合せ、下の部分を強く押してしっかり固定してください。
3. 最後にエンドキャップをはめて完成です。

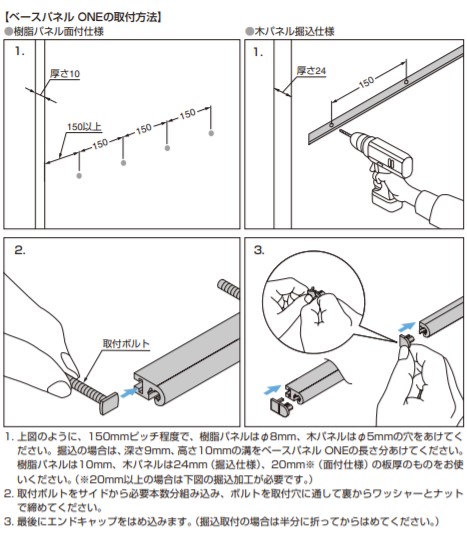

【ベースパネル ONEの取付方法】
1. 上図のように、150mmピッチ程度で、樹脂パネルは直径8mm、木パネルは直径5mmの穴をあけてください。
掘込の場合は、深さ9mm、高さ10mmの溝をベースパネル ONEの長さ分あけてください。

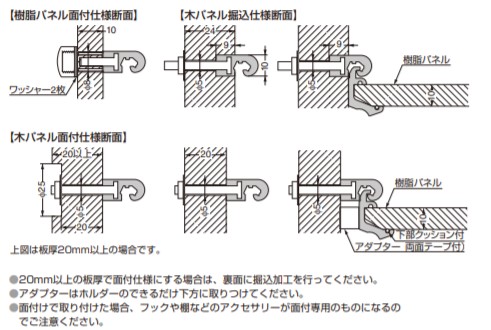

樹脂パネルは10mm、木パネルは24mm（掘込仕様）、20mm※（面付仕様）の板厚のものをお使いください。（※20mm以上の場合は下図の掘込加工が必要です。）
2. 取付ボルトをサイドから必要本数分組み込み、ボルトを取付穴に通して裏からワッシャーとナットで締めてください。
3. 最後にエンドキャップをはめ込みます。（掘込取付の場合は半分に折ってからはめてください。）

【安全に関する注意】
施工にあたっては、カタログの施工手順および取付説明書をよくお読みいただき、正しく取り付けてください。
製品の耐荷重以上に物を掛けたり載せたりしないでください。部品の脱落、変形、破損の原因になります。

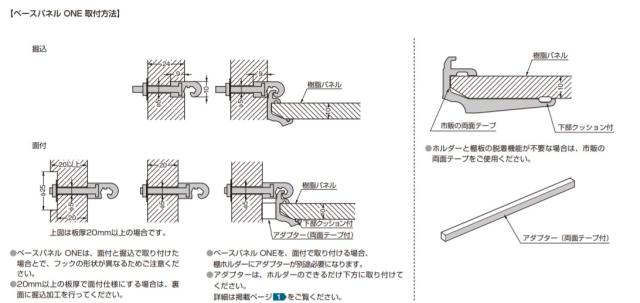

【ベースパネル ONE 取付方法】
ベースパネル ONEは、面付と掘込で取り付けた場合とで、フックの形状が異なるためご注意ください。
20mm以上の板厚で面付仕様にする場合は、裏面に掘込加工を行ってください。
ベースパネル ONEを、面付で取り付ける場合、棚ホルダーにアダプターが別途必要になります。
アダプターは、ホルダーのできるだけ下方に取り付けてください。
詳細は掲載ページ【1】をご覧ください。

ホルダーと棚板の脱着機能が不要な場合は、市販の両面テープをご使用ください。

ベースパネル ONE 用
取付金具

止めねじ1本に対する必要部品の組み合わせたセットです。

【カラー】
アルミ色

【材料】
鋼、樹脂

【仕上】
クロムめっき

製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

【注文コード】 130-031-315
【品番】 EX020-20

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
