SUGATSUNE スガツネ工業隠し棚受 IT7020型上下左右角度調整機能付 120-046-024 IT7020-N200 | シンプルおしゃれ亜鉛合金 ZDC 鋼亜鉛めっき

Pontaパス特典

サンキュー配送

2,932円(税込)

0ポイント(1％)

LINEの友だち追加で特典や最新情報を受け取る

商品説明

※image photo

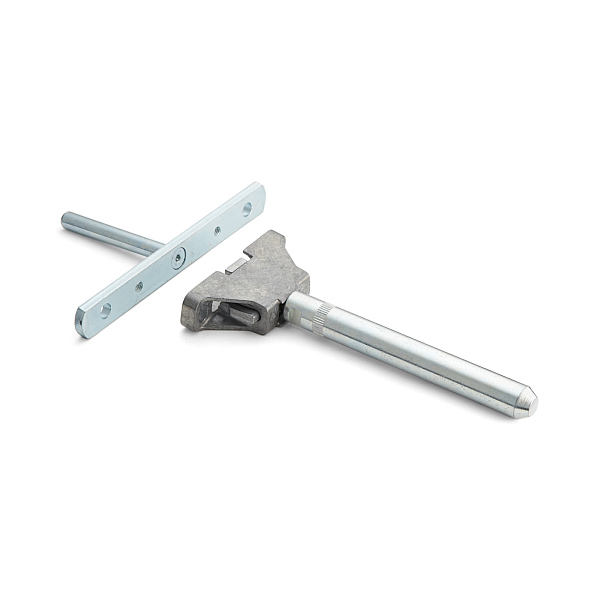

隠し棚受 IT7020型上下左右角度調整機能付

IT7020-400が新たに加わりました。
金物のまったく見えない棚が制作できる棚受金具です。
ハニカムボード対応タイプもあります。

【仕様】
上下・左右・角度調整機能付
【注意】
下表の耐荷重は、棚受取付面から重心までの距離が100mmの場合の数値です（棚板の荷重も含む）。
棚受を棚板へはめ込むだけで取り付けられます。棚板は手前へ引っ張らないでください。
棚受とブラケットはセットになっています。合わせてご使用ください。
取り付ける壁面は、硬い木材など強度のある材料をご使用の上、固定ねじはしっかりと締めてください。本体が脱落する恐れがあります。
支持ピンの先端側を0.5度〜 1度程度迫り上げてから棚を取付けてください。
【付属品】
十字穴付なべ小ねじM5x12

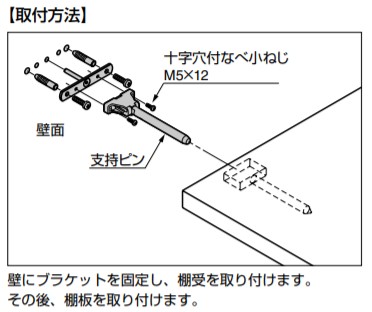

【取付方法】
壁にブラケットを固定し、棚受を取り付けます。その後、棚板を取り付けます。

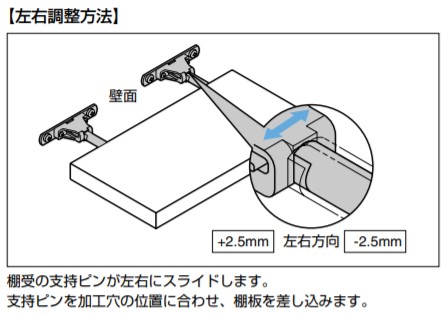

【左右調整方法】
棚受の支持ピンが左右にスライドします。支持ピンを加工穴の位置に合わせ、棚板を差し込みます。

【角度調整方法】
【1】矢印の方向に軸を回して緩め、角度を調節してから再度締め付けます。
【2】固定ねじを締めた後、棚板を最後まで押し込みます。

【推奨使用数】
棚板幅：使用数
1200：2ヶ
1800：3ヶ
2400：4ヶ

【材料】
亜鉛合金（ZDC）/鋼

【仕上】
亜鉛めっき

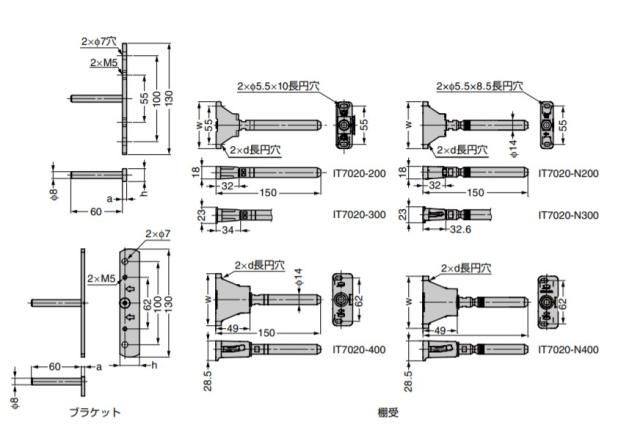

【サイズ】
適応板厚：h：a：w：d
25以上：15：5：67：5.5x8.5

【耐荷重N】
壁から重心までの距離mm：100
70/1ヶ

【耐荷重kgf】
壁から重心までの距離mm：100
7.1 /1ヶ

【重量】
334g

※本品は在庫限りで、型色名がIT7020-N型に、注文コード、品番、形状が変わります。
旧注文コード：120-016-463
新注文コード：120-046-024
旧品番：IT7020-200
新品番：IT7020-N200

輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

【注文コード】 120-046-024
【品番】 IT7020-N200

※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
