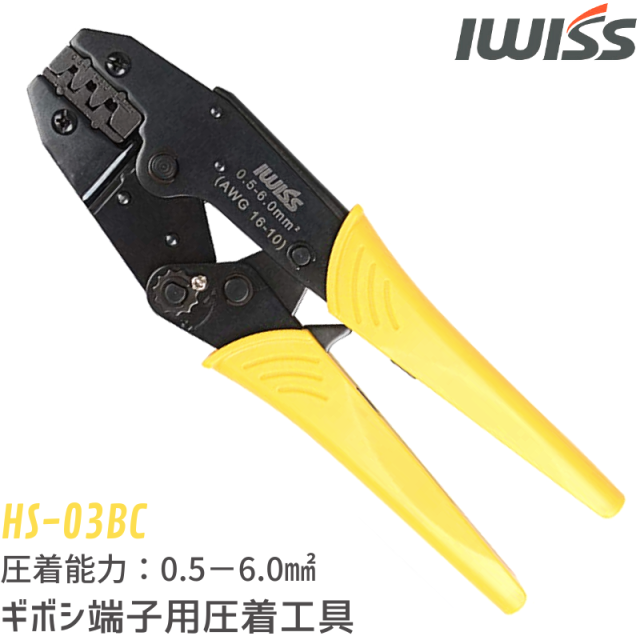

IWISS ラチェット式矢崎ギボシ端子ダイナミック同時圧着ペンチ 0.5-6.0sq対応 HS-03BC

5.0

(2件)

Pontaパス特典

サンキュー配送

2,030円(税込)

0ポイント(1％)

配送情報

お届け予定日：1月23日までにお届け

※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。

補足事項

一度に2個まで購入可能

ロットナンバー

468287038

商品説明

商品説明

商品の説明
商品仕様
アイウィス社ギボシ端子用圧着工具になります。芯線と被覆を同時に圧着タイプである為、個別タイプより作業性が良いです。

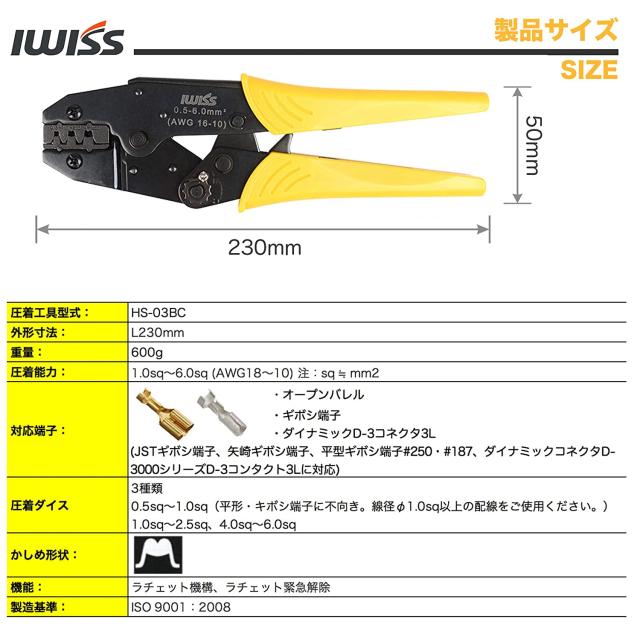

圧着能力：0.5sq~6.0sq (AWG18-10)
全長：230mm　
重量：600g
対応端子： JSTギボシ端子、矢崎ギボシ端子、エーモン平型ギボシ端子#250・#187、ダイナミックコネクタD-3000シリーズD-3コンタクト3Lに対応。（＊ギボシ端子・平形端子には1.0sq以上の配線をご使用してください）。
圧着ダイス：
・0.5sq~1.0sq
・1.0sq~2.5sq
・4.0sq〜6.0sq

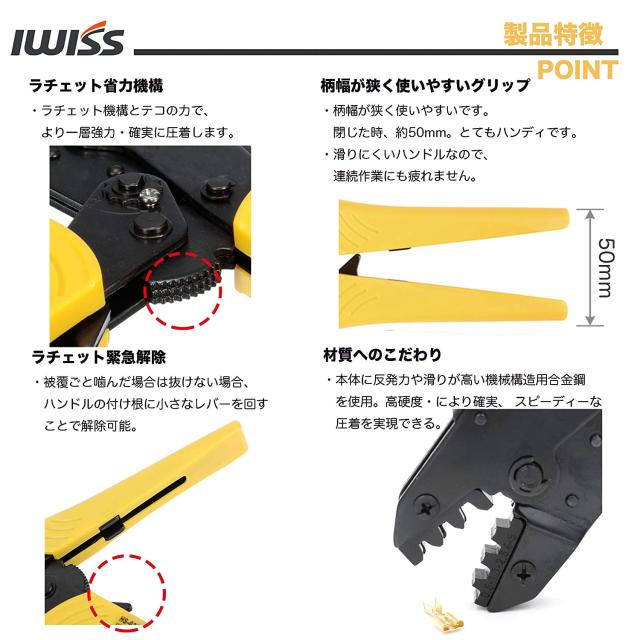

商品特徴
ラチェット機能
ラチェット機構とテコの力で、より一層強力・確実に圧着します。
ラチェット緊急解除
被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。
柄幅が狭く使いやすい
閉じた時約50mm、とてもハンディで使いやすい。
滑りにくいハンドルなので、連続作業にも疲れません。
材質へのこだわり
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。
ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく、抜けやすい。
ギボシ端子圧着例

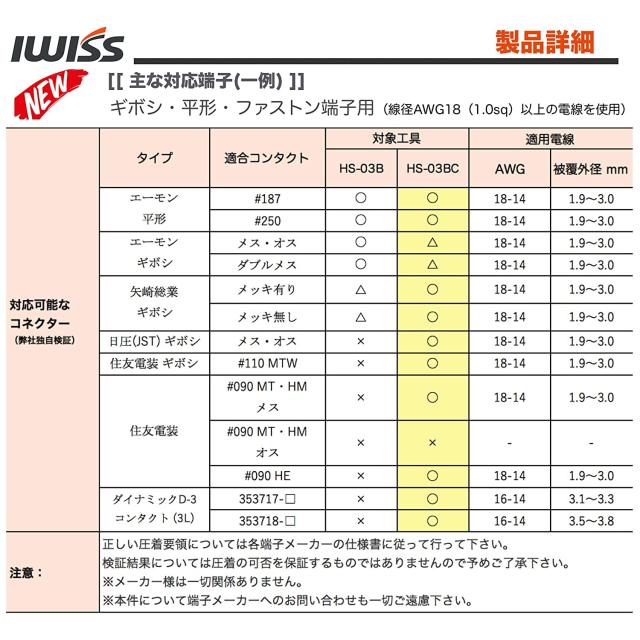

対応可能なコネクター（弊社独自検証）
圧着ダイスA-03Bは0.5-1mm^2、1.5-2.0mm^2、4-6mm^2の3サイズがありますので、以下通りに圧着してみました

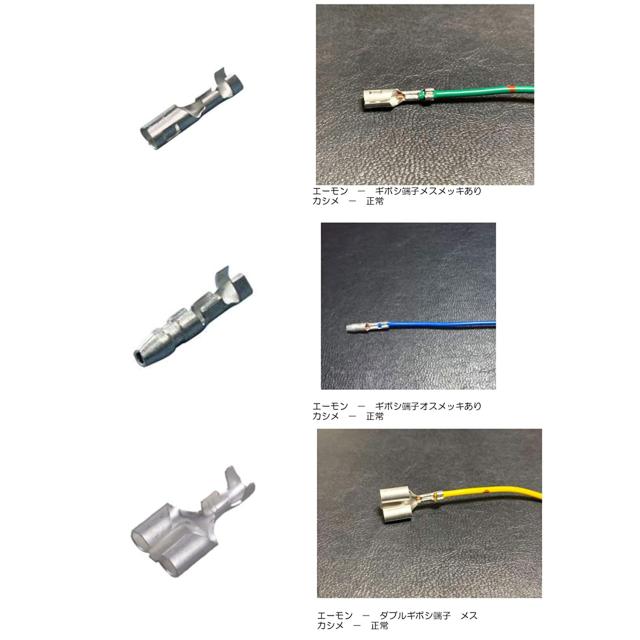

・エーモン平形#187、#250
・エーモンギボシ（※▲）
・日圧ギボシ

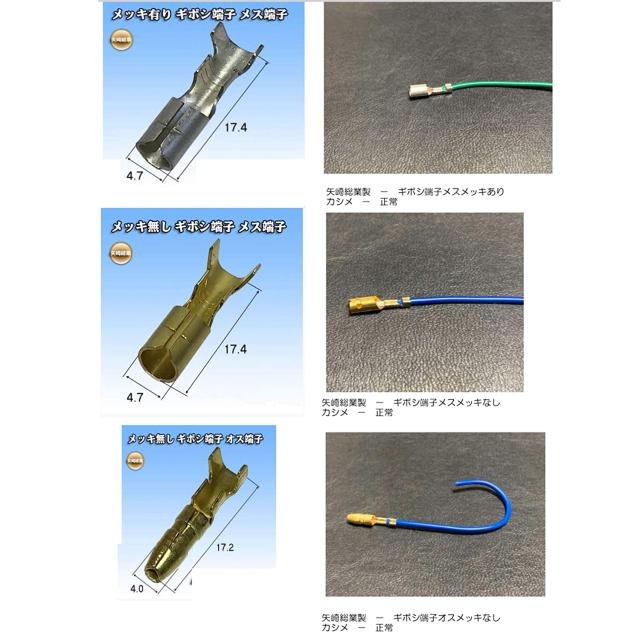

・矢崎総業ギボシ

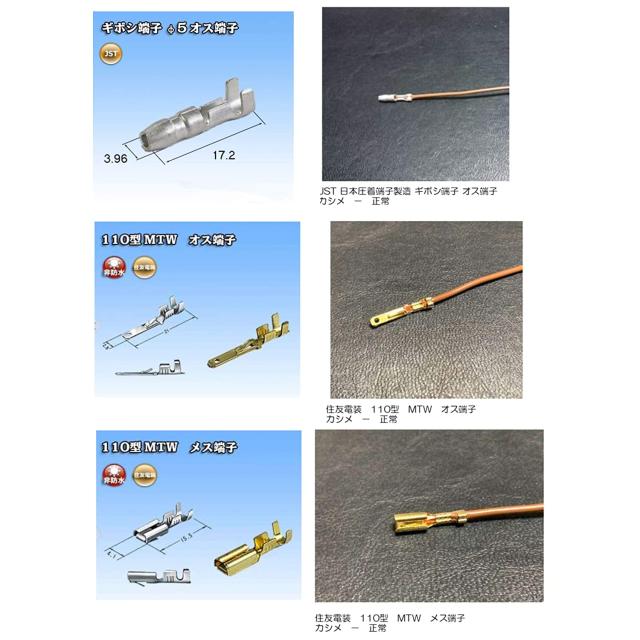

・住友電装ギボシ

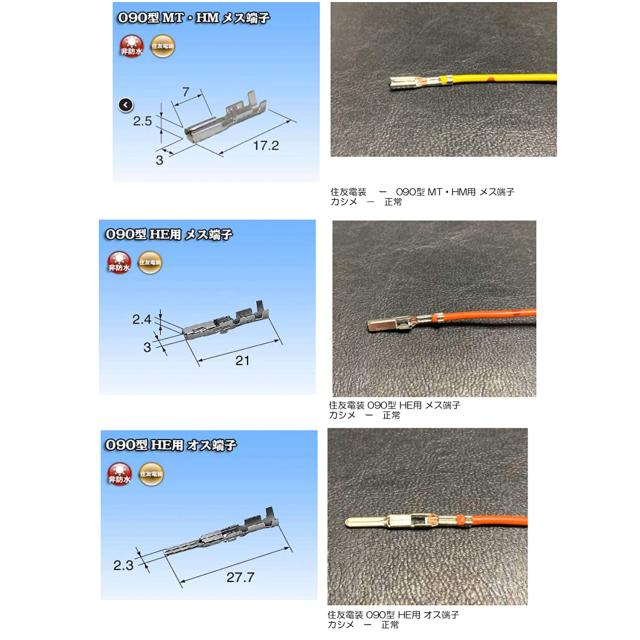

・住友電装 #090 MT・HM（メスのみ）
#090 HE
・ダイナミックD-3コンタクト (3L)
353717-□ 、353718-□
※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。
検証結果については圧着の可否を保証するものではありませんので
予めご了承下さい。
※メーカー様は一切関係ありません。
※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

STEP 1：金属端子を圧着工具で仮押さえ
工具側のちょうど合いそうな「かしめ穴」をお選びください。
ピンをダイスにセットします。ピンが外れないようヘッドを閉じて下さい。
STEP 2：被覆を挿入
ストリップしたワイヤーをピンの被覆バレル側から挿入します。
グリップを強く握って圧着します。
ラチェットを最後まで握り込めば圧着完了です。
更に強く握り込むとラチェットのロックが解除されます。ヘッドが開きます。
状態を確認してから、完了です。

全長：230mm；　重量：600g
圧着能力：0.5-6.0sq(AWG20-10) （＊重要：ギボシ、平形端子の圧着に使用される場合、線径φ1.0sq以上の電線をご使用ください）
用途： JSTギボシ端子、矢崎ギボシ端子、ファストン(#187・#250)、ダイナミックコネクタD-3000シリーズD-3コンタクト3Lに対応圧着ダイス(3サイズ)：0.5sq~1.0sq（平形・キボシ端子に不向き）、1.0sq~2.5sq、4.0sq〜6.0sq
圧着ダイス(3サイズ)：0.5sq~1.0sq（平形・キボシ端子に不向き）、1.0sq~2.5sq、4.0sq〜6.0sq
特徴：(1)芯線と被覆同時圧着、(2)ラチェット機構、(3)ラチェット緊急解除

ご注意（免責）

＞必ずお読み下さい
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
