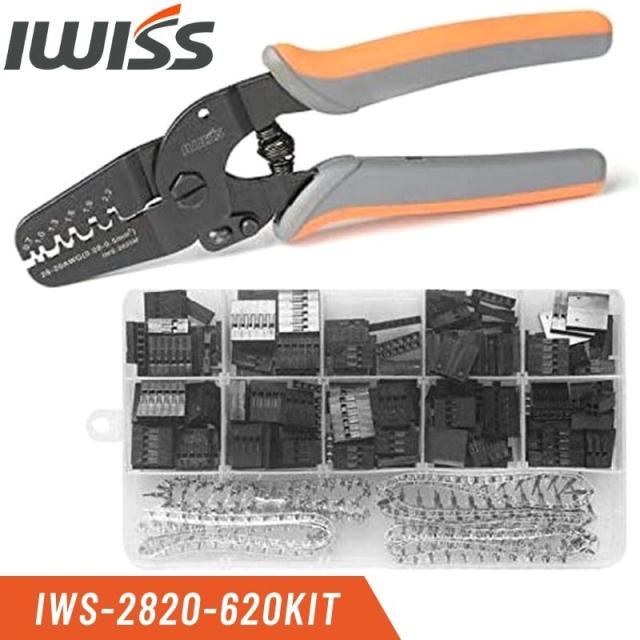

アイウィス IWISS 2.54mmピッチ 2550 QIコネクタデュポンコネクタ 13種セット精密圧着ペンチ IWS-2820 + 620KIT

Pontaパス特典

サンキュー配送

3,040円(税込)

0ポイント(1％)

Pontaパス会員ならさらに+1％ポイント還元！

配送情報

お届け予定日：12月12日までにお届け

※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。

ロットナンバー

455003374

お買い物の前にチェック！

Pontaパス会員なら
ポイント+1％

商品説明

商品の説明

商品仕様

2.54mmピッチデュポンコネクタ 13種セットと精密圧着ペンチIWS-2820Mのセット商品です。電子工作、電装品の接続等に便利な2.54mmピッチ 2550 QIコネクタデュポンコネクタピン2種類計400点、ハウジング11種類計120点が付属されます。

ケースサイズ：17 x 10 x 2.2cm
コネクタセット内容・1×1P 50個 | ・1×2P 40個 | ・1×3P 20個 | ・1×4P 20個 | ・1×5P 20個 | ・1×6P 20個・2×2P 10個 | ・2×3P 10個 | ・2×4P 10個 | ・2×5P 10個 | ・2×6P 10個・オスピン 200個 | ・メスピン 200個
コネクタ適合電線：26-18AWG　0.12-0.75sq
各ダイス幅 : 0.7mm、1.0mm、1.3mm、1.6mm、1.9mm、2.2mm
各ダイス厚 : 1.0mm、1.5mm、2.0mm

圧着工具IWS-2820M商品特徴

【特長】・先端のダイスの肉薄を1.0mmに最小限に加工し、極小コンタクトピンを圧着出来ることが最大の特徴です。・負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済みの特殊鋼製。材質へのこだわり

機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。

ダイスの精密加工

ワイヤーカット放電（EDMカット）による精密器具並の高精度仕上げ
ダイス表面処理により、切断する際に発生されるはり・返しを無くすることで、圧着後に端子とくっ付くことが少なく、抜けやすい。
千回の耐久テストを実施。

軽量グリップ

- 軽量PP、TPRのグリップ。手によくフィットし、負担が少ない。作業がスムーズに！
- ワイヤーカット放電による精密器具並の高精度仕上げ
- 弾性係数・硬度が高く、圧着後に端子とくっ付くことが少なく、抜けやすい。

対応可能なコネクター（弊社独自検証）・JSTXH(SXH-002T-P0.6)NH(SHF-001T-0.8BS)PA(SPHD-001T-P0.5、SPHD-002T-P0.5)EL(SLM-01T-P1.3E、SLF-01T-P1.3E)ZH(SZH-002T-P0.5)EH(SEH-001T-P0.6L)SM(BYM-001T-P0.6、BHF-001T-08BS)PH(SPH-002T-P0.5L)・MOLEXPicoBlade(50011-8100)・Universal Mate-in-Lok 170363、170365・ダイナミックD-1000コンタクト (S・M)1318112、1318108、1318111、1318107※正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。※メーカー様は一切関係ありません。※本件について端子メーカーへのお問い合わせも一切ご遠慮下さい。

コネクターハウジングメス2.54mm 1x1P 50個2.54mm 1x2P 40個2.54mm 1x3P 20個2.54mm 1x4P 20個2.54mm 1x5P 20個2.54mm 1x6P 20個2.54mm 2x2P 10個2.54mm 2x3P 10個2.54mm 2x4P 10個2.54mm 2x5P 10個2.54mm 2x6P 10個コンタクトピンメス 200個コンタクトピンオス 200個IWISSアイウィス「IWISS」はプライヤやペンチを主力とした工具類が販売され、ドイツやアメリカをはじめ、世界50か国以上で販売されているの人気ブランドです。発売されたオープンバレル用圧着ペンチやワイヤペンチがEUやアメリカのECサイトでベストセラーランキングで何度も1位になっている大ヒット商品です。高品質な材料から作られたそれらの製品はその精度と実績から高い信頼を得ています。

2.54mmピッチデュポンコネクタ 13種セットと精密圧着ペンチIWS-2820Mのセット商品です。コネクタセット内容・1×1P 50個 | ・1×2P 40個 | ・1×3P 20個 | ・1×4P 20個 | ・1×5P 20個 | ・1×6P 20個・2×2P 10個 | ・2×3P 10個 | ・2×4P 10個 | ・2×5P 10個 | ・2×6P 10個・オスピン 200個 | ・メスピン 200個コネクタ適合電線：26-18AWG　0.12-0.75sq各ダイス幅（各ダイス厚） : 0.7mm（1.0tmm）、1.0mm（1.0tmm）、1.3mm（1.5tmm）、1.6mm（1.5tmm）、1.9mm（2.0tmm）、2.2mm（2.0tmm）コネクタ入数：数量1で13種、合計620個セット

ご注意（免責）

＞必ずお読み下さい
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
