アイウィス IWISS 防水形圧着端子 圧着スリーブ 圧着工具 ラチェット式 圧着接続端子 120個入セット IWS-2210H-KIT
3,550円(税込)
プレミアム特典 ポイント+1%
配送情報
お届け予定日:6月1日までにお届け
※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。ロットナンバー
372090092
商品説明
商品特徴

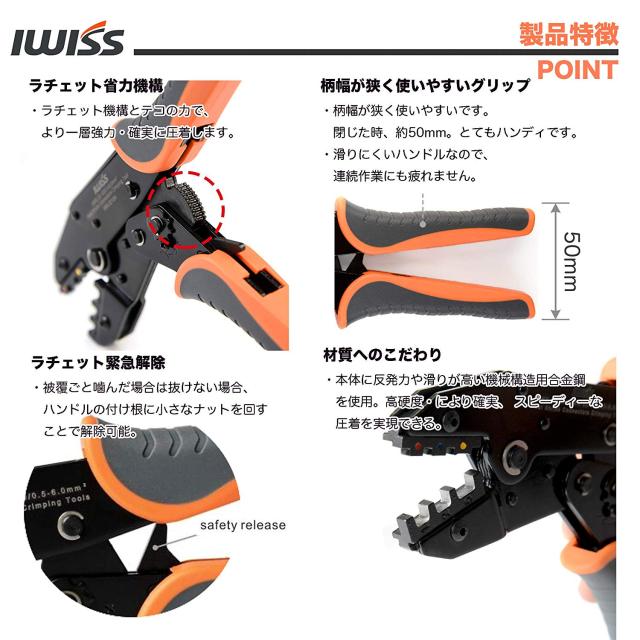

ラチェット機能
ラチェット機構とテコの力で、より一層強力・確実に圧着します。
ラチェット緊急解除
被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。
柄幅が狭く使いやすい
閉じた時約50mm、とてもハンディで使いやすい。
滑りにくいハンドルなので、連続作業にも疲れません。
材質へのこだわり
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。
ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく、抜けやすい。

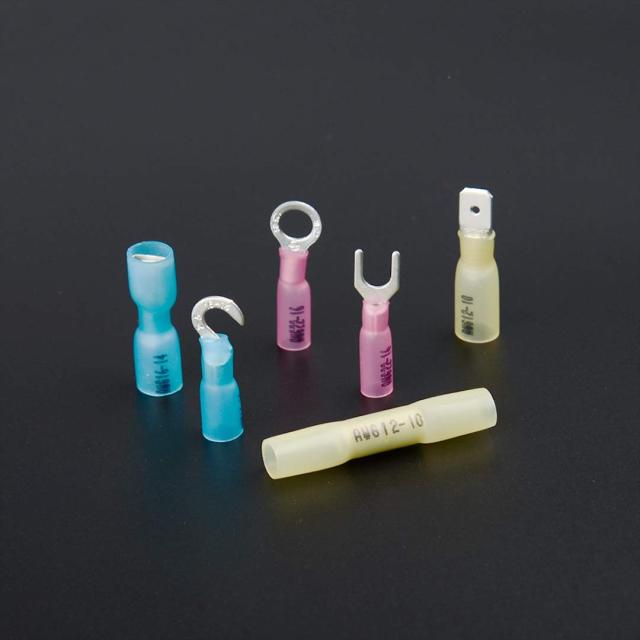

■防水型 絶縁被覆付圧着スリーブ ■
配線同士の接続に便利な絶縁スリーブのセットです。

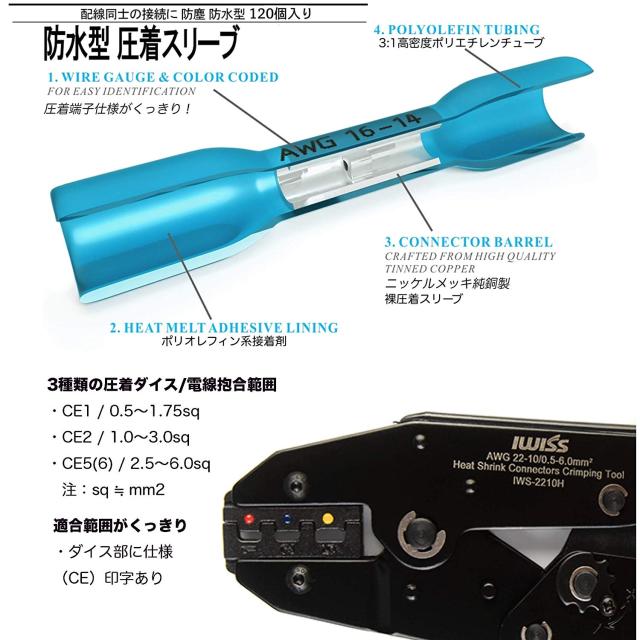

防水形圧着端子及び圧着スリーブは、絶縁被覆部分に「高密度ポリエチレン」と「ポリオレフィン系接着剤」の特殊な二重構造のチューブを使用しています。

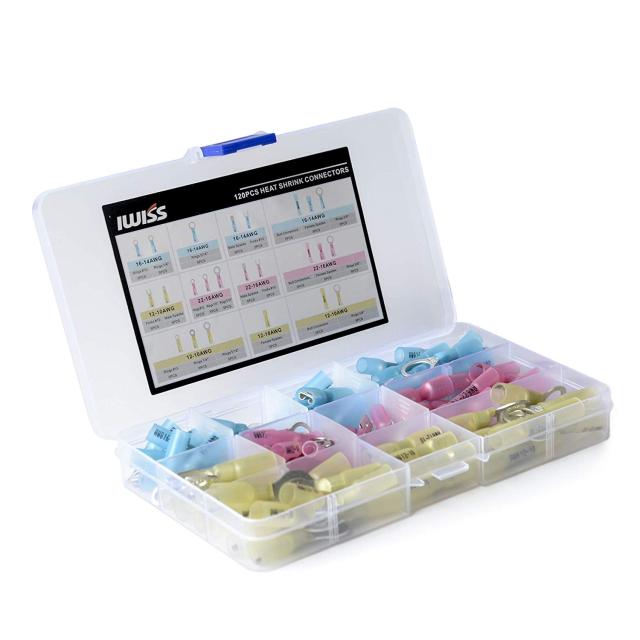

圧着後にヒートガン等で被覆部を加熱収縮することで、チューブと電線被覆が接着され防水・防塵効果が得られます。合計120個入り。保管に便利なクリアケース付きです。
適合範囲や圧着マークがくっきり
仕様が柄やダイスに印字されている為、サイズ確認が容易で作業効率アップに!
圧着後の圧着マークもくっきり!

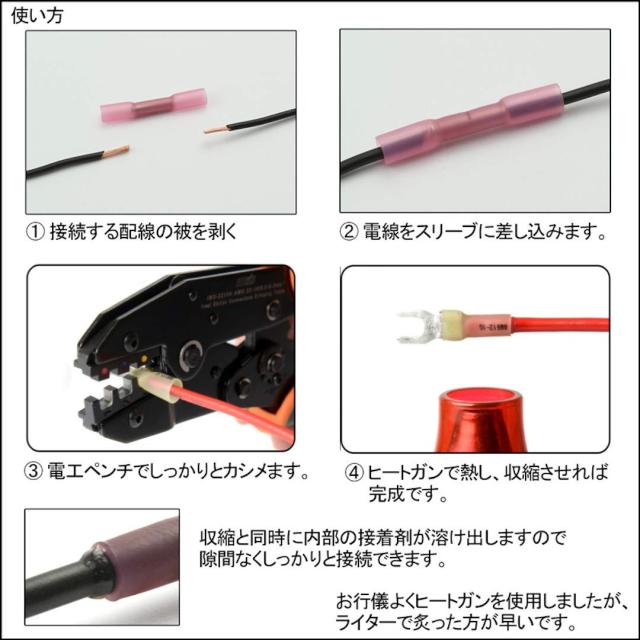

使用方法
STEP 1:被覆を剥く
接続する配線の被覆を剥く。
STEP 2:被覆を挿入
ストリップしたワイヤーをピンの被覆バレル側から挿入します。
STEP 3:圧着
グリップを強く握って圧着します。
ラチェットを最後まで握り込めば圧着完了です。
STEP 4:完了
更に強く握り込むとラチェットのロックが解除されます。ヘッドが開きます。
状態を確認してから、完了です。

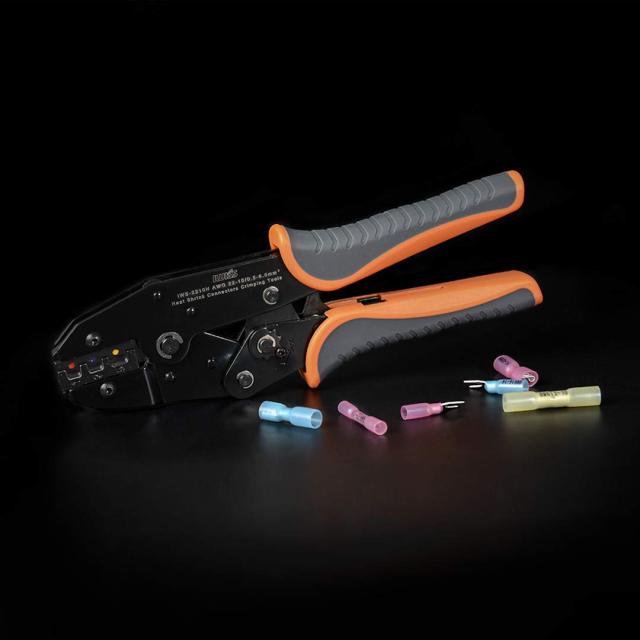

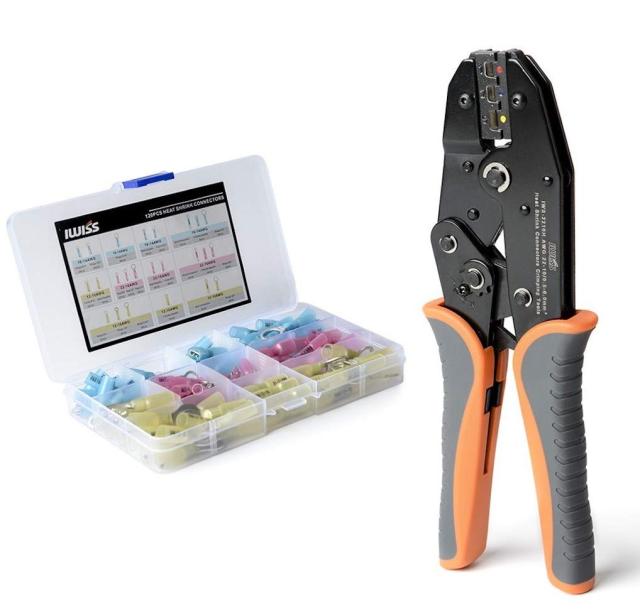

防水形圧着端子圧着ペンチIWS-2210Hと圧着スリーブ120個のセット品です。

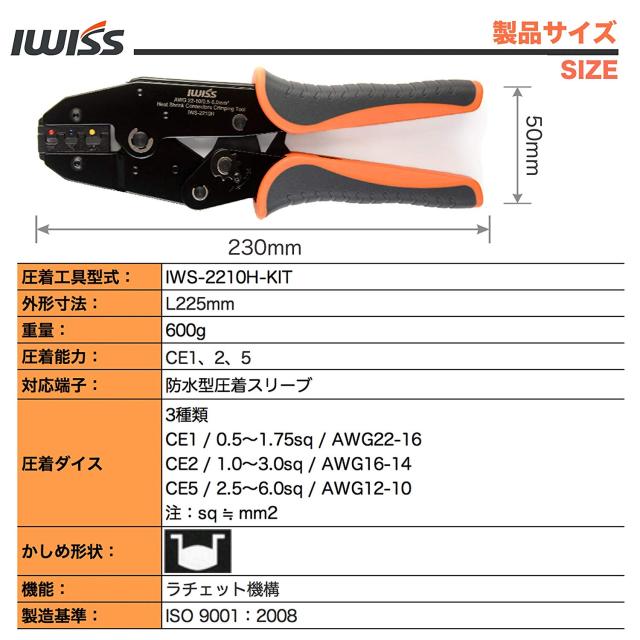

圧着能力:CE1/CE2/CE5 (0.5-6.0mm? *注:mm?≒sq)
用途: 絶縁端子0.5sq〜6sqサイズを確実に垂直圧着
圧着ダイス(3サイズ):(CE1) 0.5sq〜1.75sq、(CE2)1.0sq〜3.0sq、(CE5(6))2.5sq-6.0sq
特徴:?チェット機構、?ラチェット緊急解除
圧着能力:CE1/CE2/CE5 (0.5-6.0mm? *注:mm?≒sq)
用途: 絶縁端子0.5sq〜6sqサイズを確実に垂直圧着
圧着ダイス(3サイズ):(CE1) 0.5sq〜1.75sq、(CE2)1.0sq〜3.0sq、(CE5(6))2.5sq-6.0sq
特徴:?チェット機構、?ラチェット緊急解除
ご注意(免責)
> 必ずお読み下さい
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
