アイウィス IWISS エアー式圧着機卓上型オープンバレル裸端子絶縁被覆圧着端子フェルール端子用マルチ圧着機 AM-10

36,510円(税込)

プレミアム特典ポイント+1%

配送情報

お届け予定日：6月14日までにお届け

※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。

還元予定

ポイント還元365P(1%)

さらにスマプレ会員なら+1％ポイント還元！

ロットナンバー

372080136

5000円以上で使える！

雑誌掲載アイテム

商品説明

商品の情報

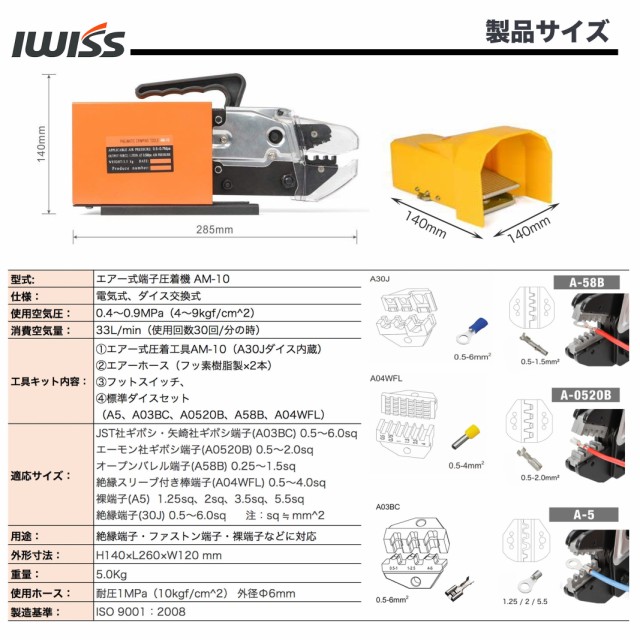

商品仕様	エアー式端子圧着機マルチ型 AM-10になります。端子を差し込んで、フットスイッチを踏むだけの簡単操作。寸法：140x285mm；　重量：6KG 圧着ペンチ圧着能力：?絶縁被覆圧着端子(A30J) 0.5〜6.0sq、(1)裸端子(A5) 呼び1.25／2／5.5 (2)JSTギボシ端子(A03BC) 1.0〜6.0sq (3)絶縁スリーブ付き棒端子(A04WFL) 1.0〜4.0sq (4)エーモン社ギボシ端子(A0520B) 0.5〜2.0sq、(5)オープンバレル端子(A58B) 0.25〜1.5sq 用途：絶縁端子、ダイナミック端子やファストン端子・裸端子などに対応（標準装備のダイス以外も、その他様々な圧着ダイス　がございますので、「圧着ダイス一覧表」を　ご参照し、お気軽にお問い合わせ下さい（＊ダイスサンプルを提供していただくと、特注製作も可能です）。）工具キット内容：(1)エアー式圧着工具AM-10(A30Jダイス内蔵)、(2)エアーホース(フッ素樹脂製x2本)、(3)フットスイッチ、(4)標準ダイスセット（A5、A03BC、A04WFL、A0520B、A58B）特徴：軽量・小型。フットスイッチ動作。
商品特徴	圧着ダイスのオートアジャスト機能圧着ダイス変更時、上下がかみ合う様にオートアジャスト機能が付いています。軽く仮締めでダイスをセット後、この機能で圧着ダイスを上下ぴったりに合わせ、本締めを行います。エアー式圧着工具エアーホース付き。エアーの取付口へ差し込むだけで装着持ち運びに便利な持ち手付き簡単に持ち運び、場所を取らずに作業ができる小型で廉価版の端子圧着機です。標準対応ダイス対応端子一覧表 A30J ・適応端子：絶縁被覆圧着端子・圧着能力：0.5sq-6.0sq A03BC ・適応端子：日圧・矢崎ギボシ・圧着能力：1.0sq-6.0sq A0520B ・適応端子：エーモン社ギボシ・圧着能力：0.5sq-2.0sq A58B ・適応端子：ファストン端子(#187・#250・#110)、Molex(モレックス) ニューミニフィット・圧着能力：0.5〜1.5sq A5 ・適応端子：裸圧着端子・圧着能力：1.25/2.0/5.5 A04WFL ・適応端子：絶縁スリーブ付き棒端子（フェルール）・圧着能力：1.0〜4.0sq ＊標準装備のダイス以外も、その他様々な圧着ダイスがございますので、「圧着ダイス一覧表」をご参照し、お気軽にお問い合わせ下さい（＊ダイスサンプルを提供していただくと、特注製作も可能です）。
使用方法	1. 図に示す接続ボードとエアー工具のエアー配管口を工具に同梱されている両端継手付チューブで繋ぎます。 2. ピンをダイスにセットしてください。 3. ストリップしたワイヤーをピンの被覆ばれる側から挿入し、ふっとバルプを押しますと圧着します。 4. 電線を引っ張って圧着されたコネクターを取り出します。（完了）ダイス交換方法ドライバーでダイスを固定するネジを緩め、装着されたダイスを取り外します。用途に合わせたダイスを選び、圧着ペンチに装着します。あとはネジを締めるだけでダイスを固定させて完了です。 IWISS アイウィス「IWISS〓」はプライヤやベンチを主力とした工具類が販売され、ドイツやアメリカをはじめ、世界50か国以上で販売されているの人気ブランドです。発売されたオープンバレル用圧着ベンチやワイヤベンチがEUやアメリカのECサイトでベストセラーランキングで何度も1位になっている大ヒット商品です。高品質な材料から作られたそれらの製品はその精度と実績から高い信頼を得ています。

寸法：140x285mm；
　重量：6KG
圧着ペンチ圧着能力：(0)絶縁被覆圧着端子(A30J) 0.5〜6.0sq、(1)裸端子(A5) 呼び1.25／2／5.5 (2)JSTギボシ端子(A03BC) 1.0~6.0sq (3)絶縁スリーブ付き棒端子(A04WFL) 1.0〜4.0sq (4)エーモン社ギボシ端子(A0520B) 0.5〜2.0sq、(5)オープンバレル端子(A58B) 0.25〜1.5sq
用途：絶縁端子、ダイナミック端子やファストン端子・裸端子などに対応（標準装備のダイス以外も、その他様々な圧着ダイスがございますので、「圧着ダイス一覧表」をご参照し、お気軽にお問い合わせ下さい（＊ダイスサンプルを提供していただくと、特注製作も可能です）。）
工具キット内容：(1)エアー式圧着工具AM-10(A30Jダイス内蔵)、(2)エアーホース(フッ素樹脂製x2本)、(3)フットスイッチ、(4)標準ダイスセット（A5、A03BC、A04WFL、A0520B、A58B）
特徴：軽量・小型。フットスイッチ動作。（注意：裸端子用圧着ダイスには圧着マークがございませんのでご注意ください。）

ご注意（免責）

＞必ずお読み下さい
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
