圧着 ペンチ 工具 ギボシ端子 ギボシ 圧着ペンチ 圧着工具 ラチェット ファストン端子 1.5-6.0mm2 IWISS 同時圧着ペンチ HS-03B アイウィ
2,030円(税込)
プレミアム特典 ポイント+1%
配送情報
お届け予定日:5月29日までにお届け
※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。補足事項
一度に2個まで購入可能
ロットナンバー
367756431
商品説明

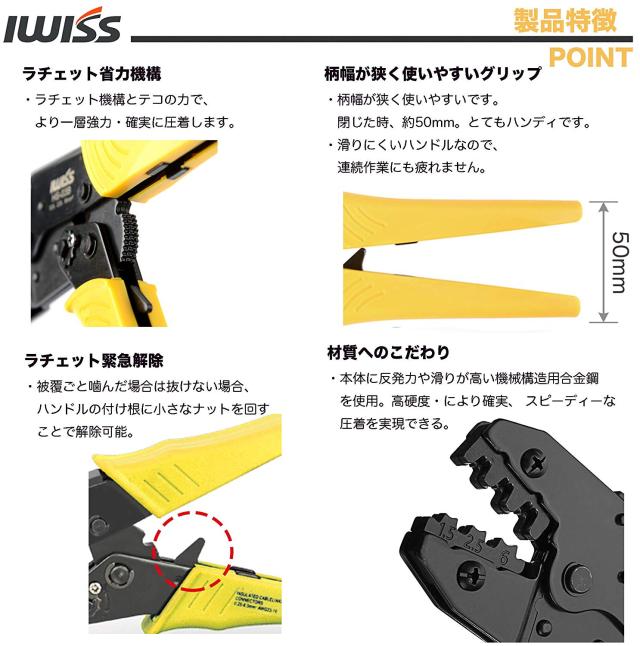

商品特徴

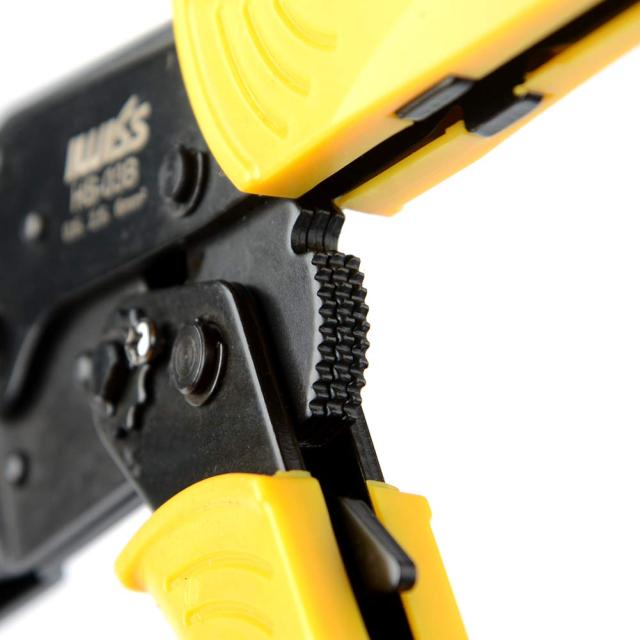

ラチェット機能
ラチェット機構とテコの力で、より一層強力・確実に圧着します。
ラチェット緊急解除
被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。
柄幅が狭く使いやすい
閉じた時約50mm、とてもハンディで使いやすい。
滑りにくいハンドルなので、連続作業にも疲れません。
材質へのこだわり
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。
ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく、抜けやすい。

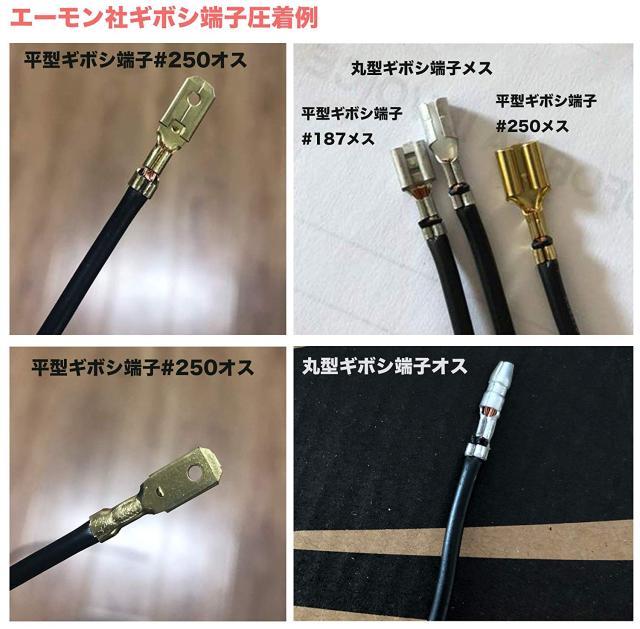

ギボシ端子圧着例

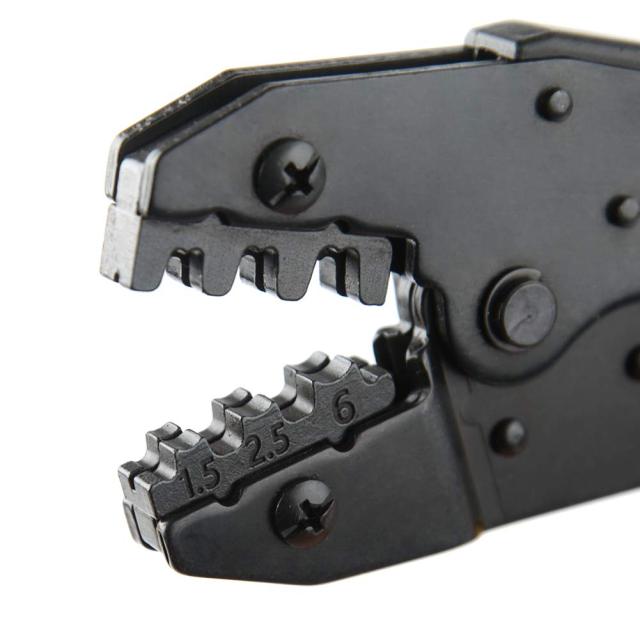

圧着ダイスは0.5-1m?、1.5-3.5m?、4-6m?の3サイズがあります。以下通りに圧着してみました
平形ギボシ端子(メス)と丸型ギボシ(メス)を0.5-1m?を使用しました(上側の写真)。
平形ギボシ端子(オス)と丸型ギボシ(オス)を1.5-3.5m?を使用しました(下側の写真)。
丸型ギボシ(オス)の厚みがあり、硬くてかしめるには力が要されますので、ご注意ください。

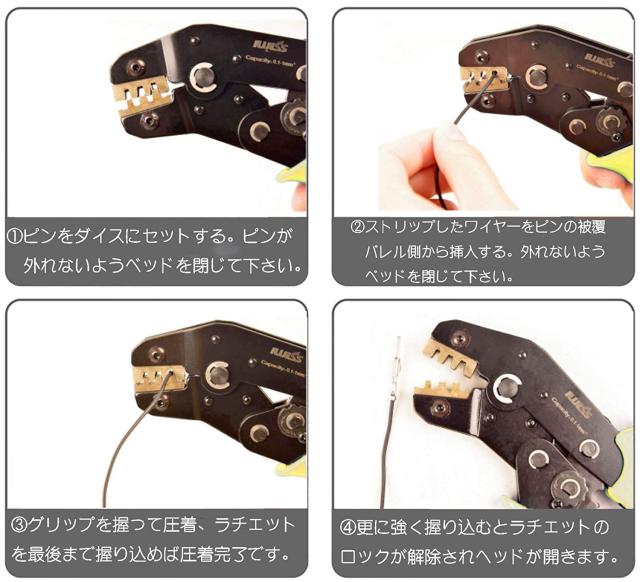

使用方法
STEP 1:金属端子を圧着工具で仮押さえ
工具側のちょうど合いそうな「かしめ穴」をお選びください。
ピンをダイスにセットします。ピンが外れないようヘッドを閉じて下さい。
STEP 2:被覆を挿入
ストリップしたワイヤーをピンの被覆バレル側から挿入します。
STEP 3:同時圧着
グリップを強く握って圧着します。
ラチェットを最後まで握り込めば圧着完了です。
STEP 4:同時圧着
更に強く握り込むとラチェットのロックが解除されます。ヘッドが開きます。
状態を確認してから、完了です。

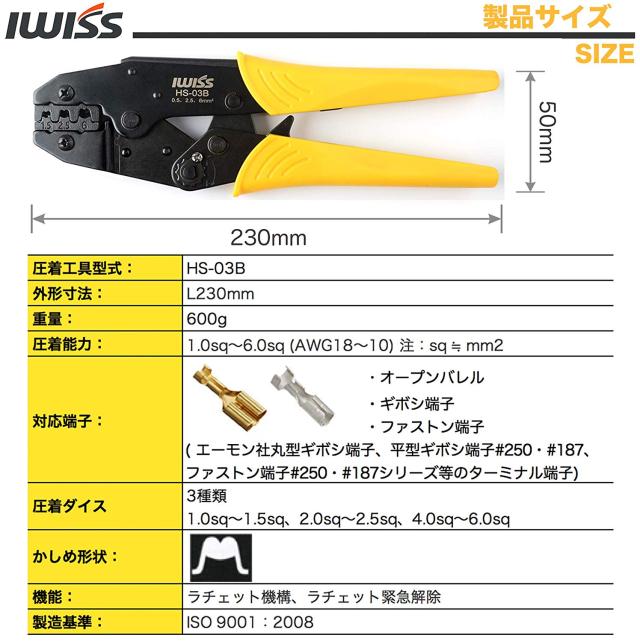

アイウィス社ギボシ端子用圧着工具
芯線と被覆を同時に圧着タイプである為、個別タイプより作業性が良いです。
圧着能力:0.5sq〜6.0sq(AWG23-10)
全長:230mm
重量:600g
対応端子:
・ギボシ端子
・ファストン端子
・オープンパレル端子
圧着ダイス:
・1.0sq〜1.5sq
・2.0sq〜2.5sq
・4.0sq〜6.0sq
芯線と被覆を同時に圧着タイプである為、個別タイプより作業性が良いです。
圧着能力:0.5sq〜6.0sq(AWG23-10)
全長:230mm
重量:600g
対応端子:
・ギボシ端子
・ファストン端子
・オープンパレル端子
圧着ダイス:
・1.0sq〜1.5sq
・2.0sq〜2.5sq
・4.0sq〜6.0sq
ご注意(免責)
> 必ずお読み下さい
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
