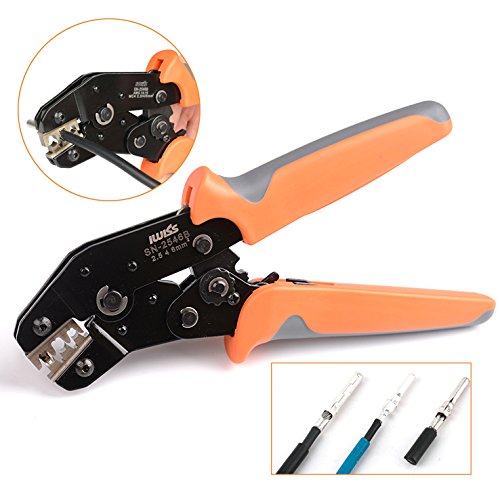

IWISS 太陽光ソーラーパネル MC4コネクタ軽量ペンチ EDM加工ダイス圧着工具 2.5-6.0mm2 SN-2546B

2,680円(税込)

Pontaパス特典ポイント+1%

配送情報

お届け予定日：1月22日までにお届け

※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。

還元予定

ポイント還元0P(1%)

さらにPontaパス会員なら+1％ポイント還元！

ロットナンバー

366494855

商品説明

商品説明

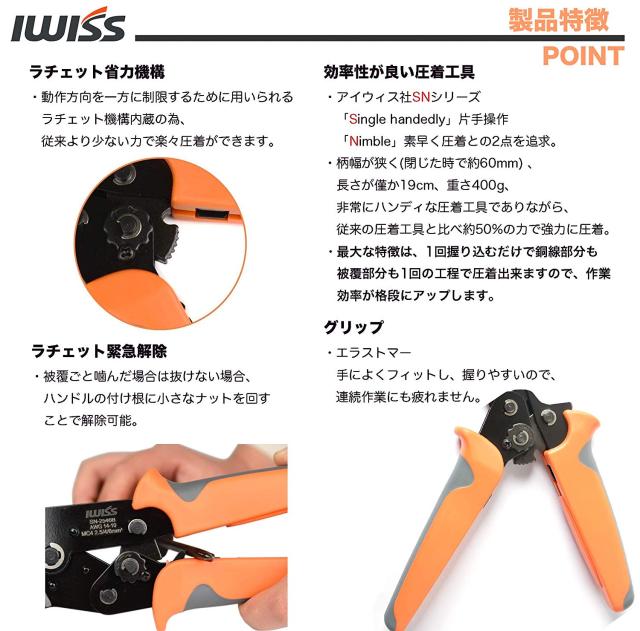

商品特徴
ラチェット機能
通常のペンチ同様、単純にハンドルを握り込むだけの操作で、確実に端子を圧着させることが可能で、配線作業を非常に簡単に行うことが可能です。
ラチェット緊急解除
被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。
適合範囲がくっきり
仕様が柄に印字されている為、管理に楽々！
＊重要＊
弊社製品「SNシリーズ」の類似品および模倣品が販売されていることが判明いたしました。これらの類似品および模倣品は、形・色・名称・表示等が大変よく似ておりますが、　ダイスの材質および加工方法が異なり、性能上には大きく劣りますので、ご用心ください。
材質へのこだわり
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。
ダイス表面のばり・返し抜き処理がされており、圧着後に端子とくっ付くことが少なく、抜けやすい。
世界的に信頼されている商品
SNシリーズはその作業効率性、正確な圧着性、により世界中に幅広く使用されています。アメリカのECサイトでベストセラーランキングで何度も1位になっている大ヒット商品であり、信頼性が高い商品と言えます。

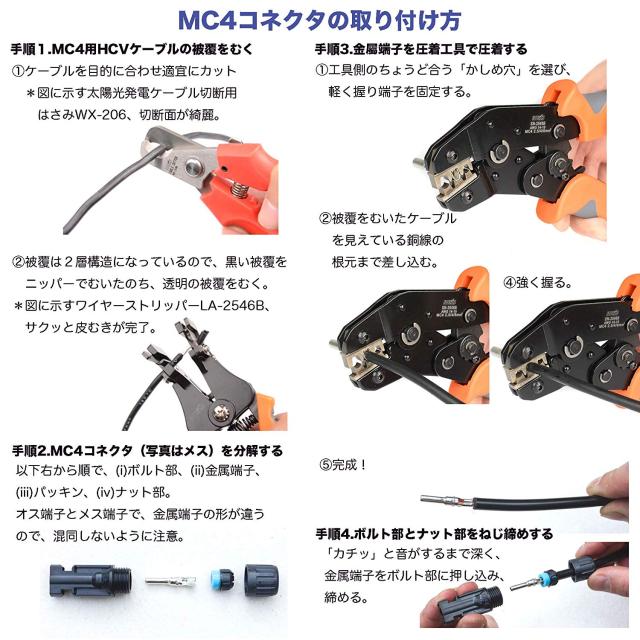

使用方法
STEP 1：MC4用のHCVケーブルの被覆を剥く
ケーブルを目的に合わせて適宜にカットしてください。
被覆は2層構造になっているので、黒い被覆をニッパーで剥いだ後、透明の被覆を剥いでください。
＊太陽光ケープル専用ワイヤーストリッパーLA-2546Bを使用すると、手間がかからずにサクッと皮むきが完了です。

STEP 2：MC4コネクタ（写真はメス）を分解する
左から、ボルト部、金属端子、パッキン、ナット部。オス端子とメス端子で、金属端子の形が違うので、混同しないようにご注意ください。

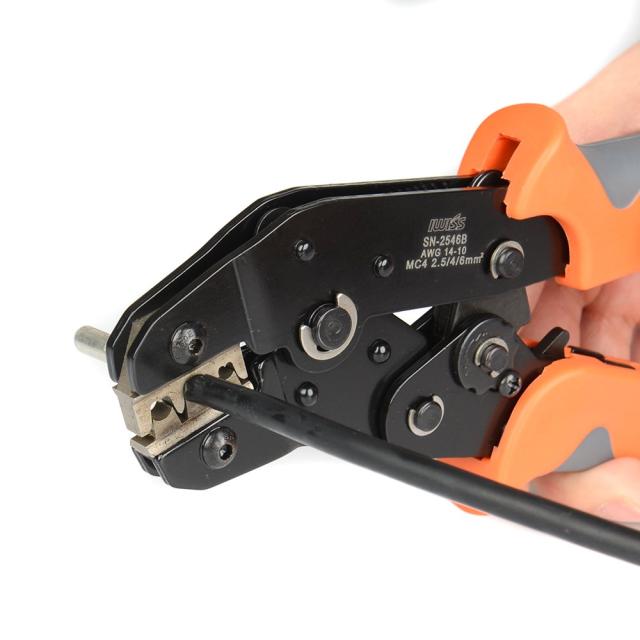

STEP 3：金属端子を圧着工具で圧着する
工具側のちょうど合いそうな「かしめ穴」をお選びください。
被覆をむいたケーブルを、見えている銅線の根元まで差し込ます。
強くお握ぎください。
ハンドルが開くと、ケーブルの圧着完成です。

STEP 4：ボルト部とナット部をねじ締めする
「カチッ」と音がするまで深く、金属端子をボルト部に押し込み、締めます。
指で回らないところまで締めたら、MC4コネクタ専用レンチで更に締める。

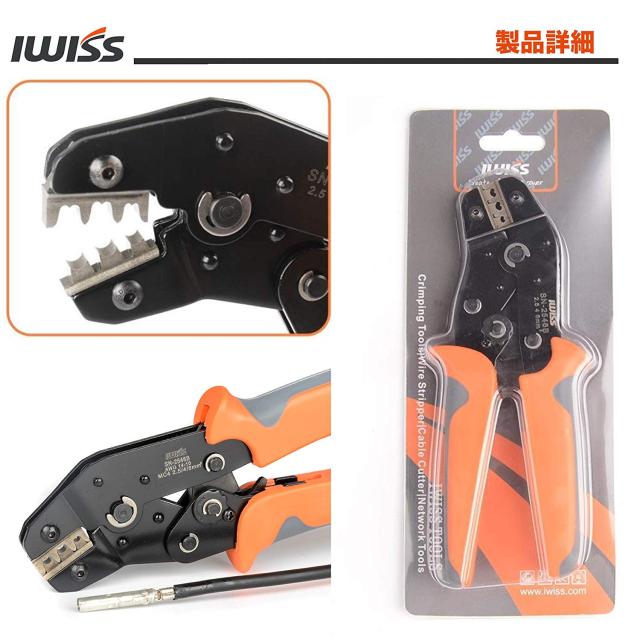

アイウィス社ベストセラーSNシリーズになります。
「Single handedly」(片手操作)と「Nimble」(素早く圧着)との意味合いを込めて作業便利性を追求するシリーズとなっており、僅か400gでありながら新ラチェット構造で比べ約50%の力で圧着できますので、作業者の負担が軽くなります。また、1回握り込むだけで銅線部分も被覆部分も同時に圧着できる、作業性に優れたものです。
こちらのSN-2546はMC4コネクタ用の圧着工具、ソーラーコネクタMC4ピンコンタクトを圧着します。2.5sq、4.0sq、6.0sqソーラーケーブル・H-CV線・PV-CC線に対応です。

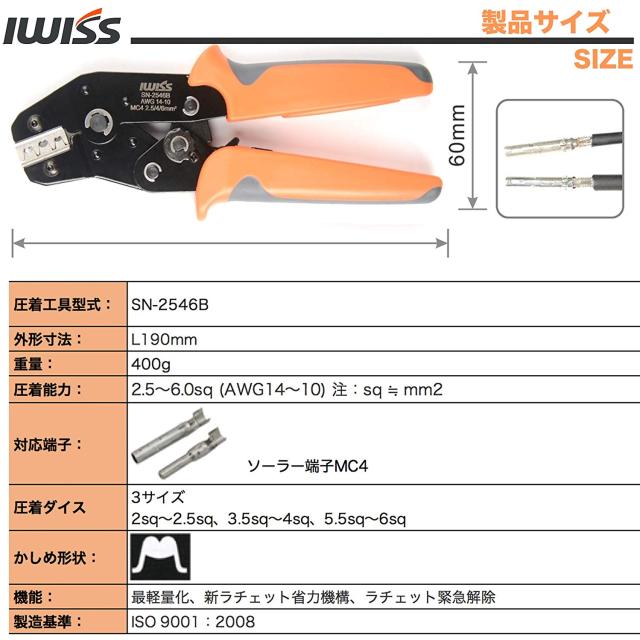

圧着能力：2.5sq、4.0sq、6.0sq (AWG14-10)
全長：190mm
重量：400g
用途：ソーラーパネルからのケーブルに使われるMC4コネクタ専用の圧着工具
適合：MC4ピンコンタクト　オス・メス、2.5sq、4.0sq、6.0sqソーラーケーブル・H-CV線・PV-CC線の圧着に

ご注意（免責）

＞必ずお読み下さい
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
