商品説明
img src="https://image.wowma.jp/43238293/IWISS/IWS-0540HX/SP9.jpg">

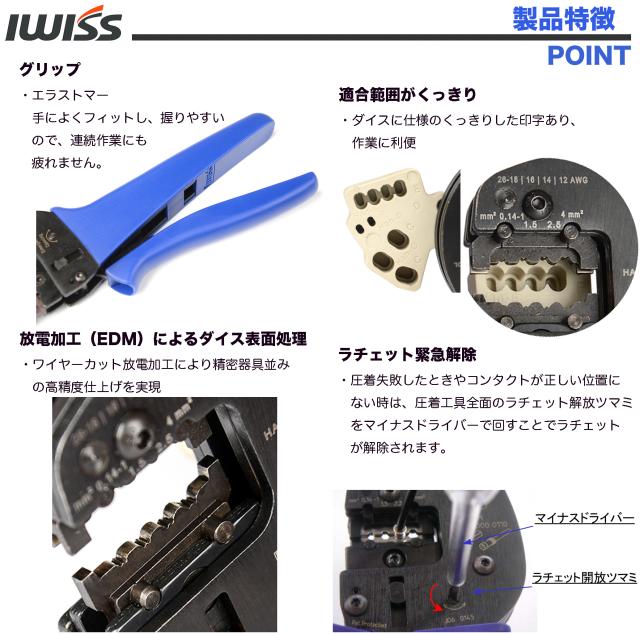

商品特徴
【特長】

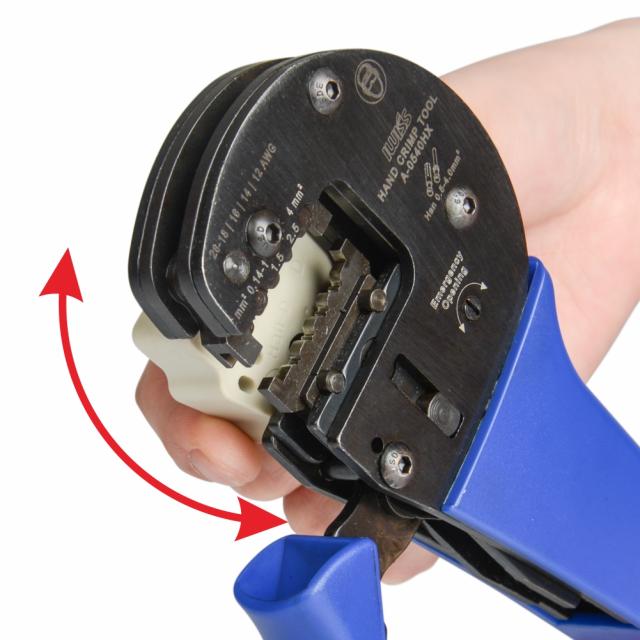

ロケーター部で、正確に端子をセットします(*Han?? D、E、Cコンタクトピン対応)
圧着ダイスが垂直に動きますので、安定した品質の圧着が可能です。
最適なレバー機構により、従来の圧着工具と比べ握力を約30%削減で、連続作業も疲れません。
重心位置ののバランスが取れており、かつ、滑りにくく・握りやすいです。
材質へのこだわり
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。

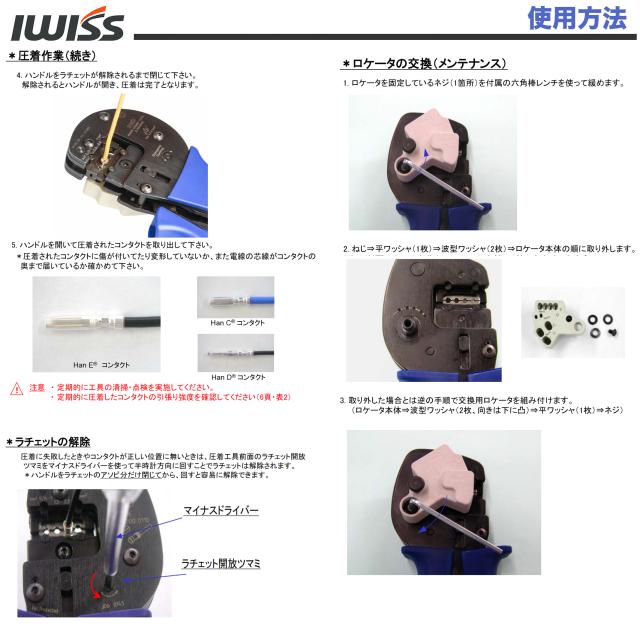

?ラチェット緊急解除
被覆ごと噛んで端子が抜けない場合があります。ハンドルの付け根に小さなナットを回すとロックを解除することができます。

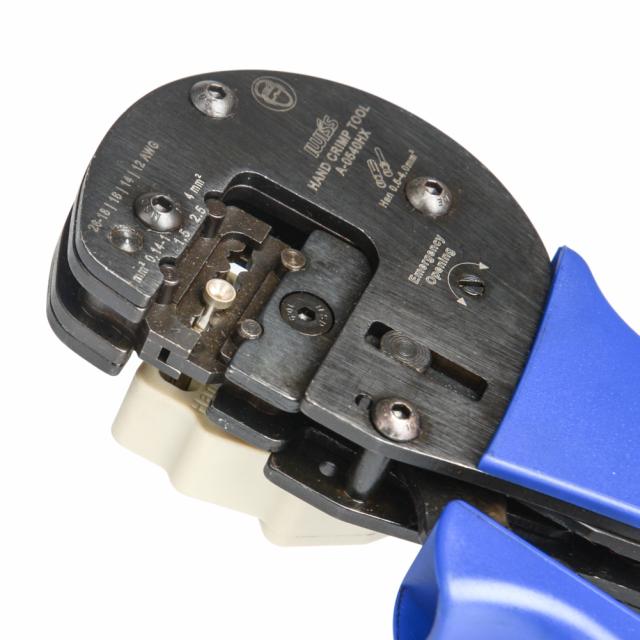

ダイスの精密加工(EDM加工)
ワイヤーカット放電による精密器具並の高精度仕上げ
弾性係数・硬度が高く、圧着後に端子とくっ付くことが少なく、抜けやすい。
軽量グリップ
軽量PP、TPRのグリップ。手によくフィットし、負担が少ない。作業がスムーズに!

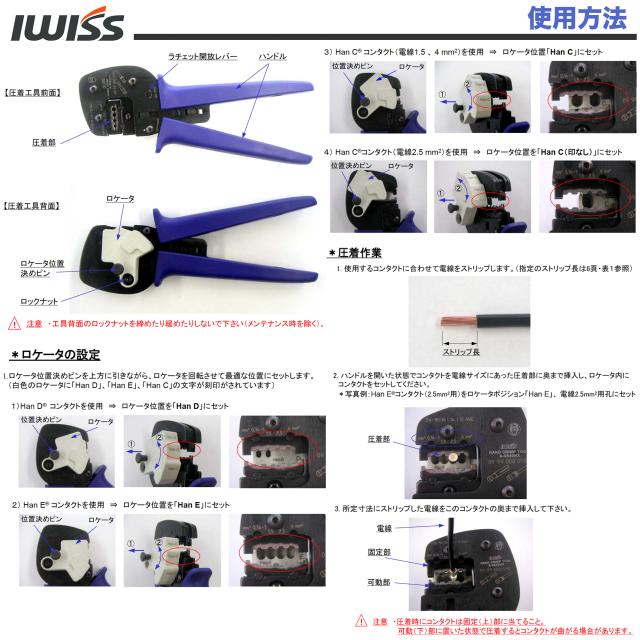

使用方法
図に示す順番で圧着を行います。
*取扱説明書を求めの方は、お手数ですが販売店までお問い合わせお願い申し上げます。

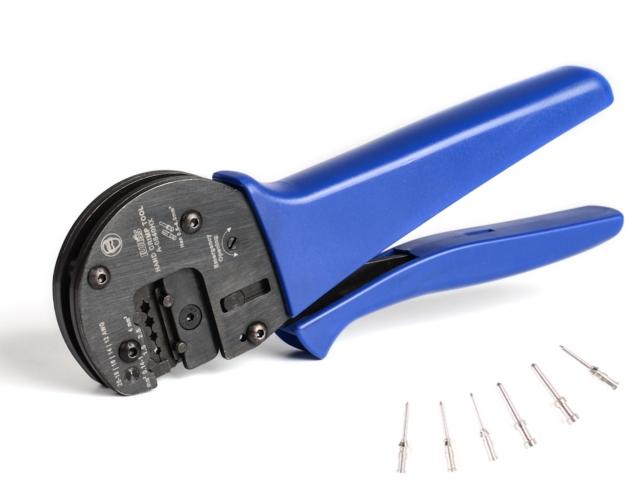

産業用コネクタ コンタクトピン(裸クローズドバレル)の圧着ペンチになります。
0.14sq〜4sqまでの裸クローズドバレルを圧着します。
垂直移動ダイスでで垂直にカシメるので、確実に安定した圧着を実現。

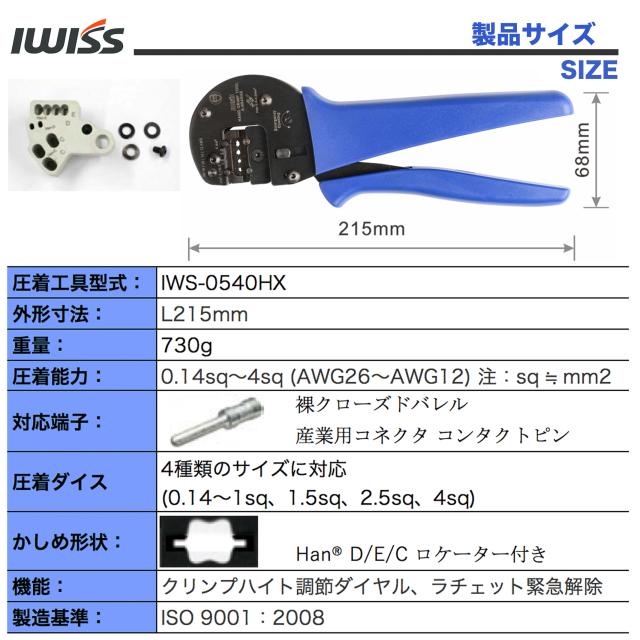

圧着能力:0.14sq〜4sq (AWG26〜AWG12)
圧着ダイス4種類のサイズに対応
(0.14〜1sq、1.5sq、2.5sq、4sq)
商品長さ:215mm
重量:730g
機能:EDM加工ダイス、ラチェット緊急解除
参考対応可能な端子:D-sub、ハーティング製コネクターHan C,D,Eコンタクト等ハンダ付けを必要としない圧着型コネクタコンタクトピンの結線用に。
0.14sq〜4sqまでの裸クローズドバレルを圧着します。
垂直移動ダイスでで垂直にカシメるので、確実に安定した圧着を実現。
圧着能力:0.14sq〜4sq (AWG26〜AWG12)
圧着ダイス4種類のサイズに対応
(0.14〜1sq、1.5sq、2.5sq、4sq)
商品長さ:215mm
重量:730g
機能:EDM加工ダイス、ラチェット緊急解除
参考対応可能な端子:D-sub、ハーティング製コネクターHan C,D,Eコンタクト等ハンダ付けを必要としない圧着型コネクタコンタクトピンの結線用に。
ご注意(免責)
> 必ずお読み下さい
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
