アイウィス IWISS 2000円ぽっきり圧着ペンチ汎用圧着ペンチオープンバレル ( ギボシ ) 端子用圧着工具 0.2-2.0mm2対応 IWS-1424A DIY 工具修理配線整備お得おすすめギボシ端子送料無料

Pontaパス特典

サンキュー配送

2,000円(税込)

0ポイント(1％)

商品説明

商品説明

商品仕様

アイウィス社アイウィス(IWISS) 汎用タイプの圧着ペンチIWS-1424シリーズになります。
芯線と被覆を個別に圧着可能なタイプとなっております。オープンバレル用圧着ペンチとして米国ベストセラーに輝いた商品です。

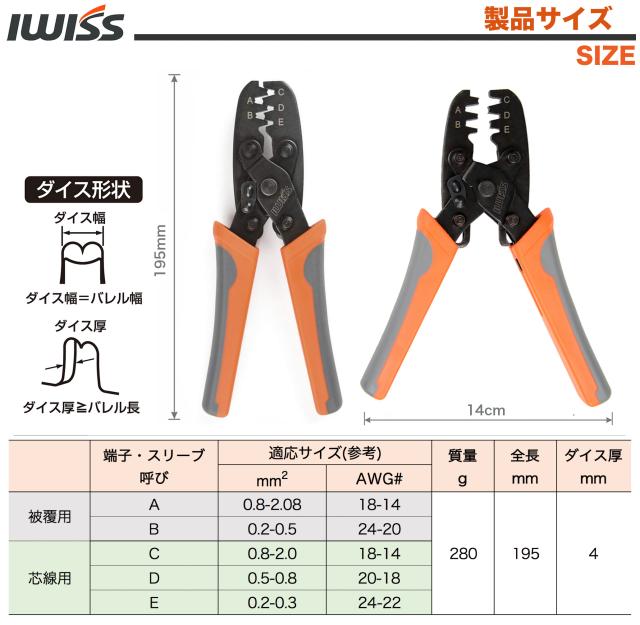

圧着能力：AWG24-14 (0.2-2.0mm^2)
商品長さ：195mm
重量：280g
用途：芯線と被覆を個別に圧着

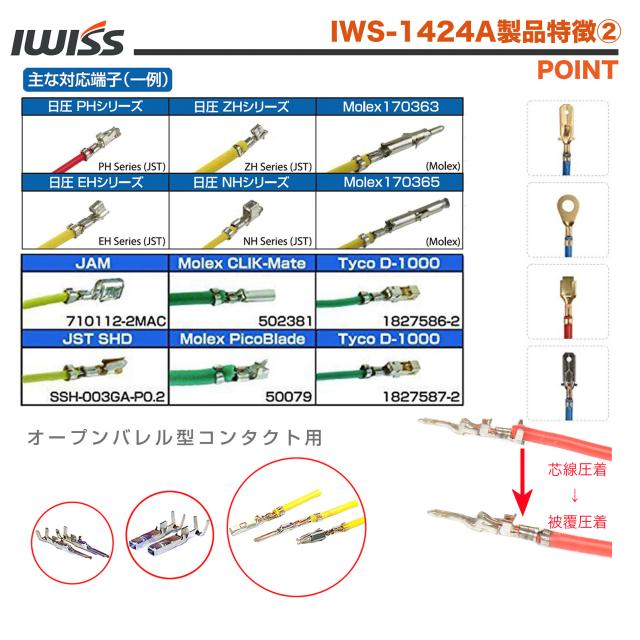

参考対応可能な端子：OEM、Molex、Delphi、Deutsch、AMP / Tyco、Harley、PC / Computer、Automotive、デルファイ社Weather Pack、Metri-Pack等の圧着作業に。
商品特徴

【特長】
・自己解放機構搭載、作業者が圧着完了と判断される時点で力を緩めるとハンドルが自動的に開きます（ラチェット機能とは異なる機構であり、逆戻りを抑えるものではありませんので、圧着完了まで荷重を加えていく必要があります。ご注意ください）。
・工場にて規格に適合するように精密に設定。片手で握る事ができる軽量なハンディータイプで簡単に圧着作業が行える。
・負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済みの特殊鋼製。

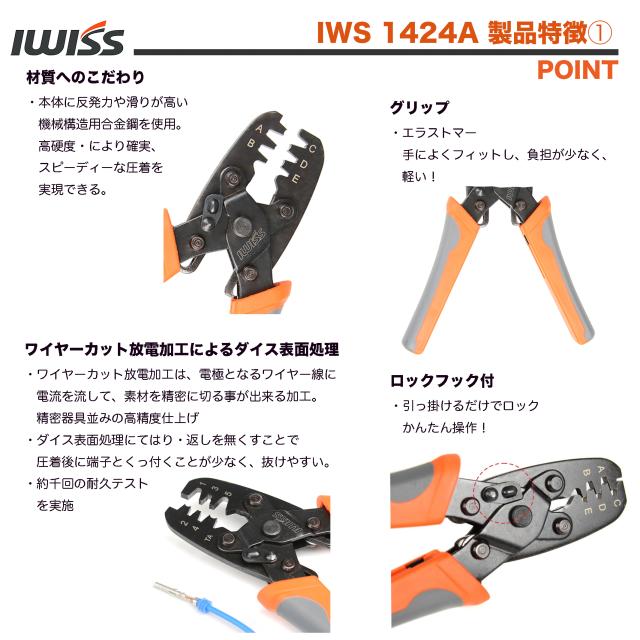

材質へのこだわり
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現できる。

ダイスの精密加工
ワイヤーカット放電による精密器具並の高精度仕上げ
ダイス表面処理により、切断する際に発生されるはり・返しを無くすることで、圧着後に端子とくっ付くことが少なく、抜けやすい。
約千回の耐久テストを実施。

軽量グリップ
軽量PP、TPRのグリップ。手によくフィットし、負担が少ない。作業がスムーズに！

ロックフック付き
フックを引っ掛けるだけでロックされるため、操作がかんたん。

対応端子幅が広い
防水カプラー端子、ワイヤシール、オープンバレル端子を個別に圧着できます。

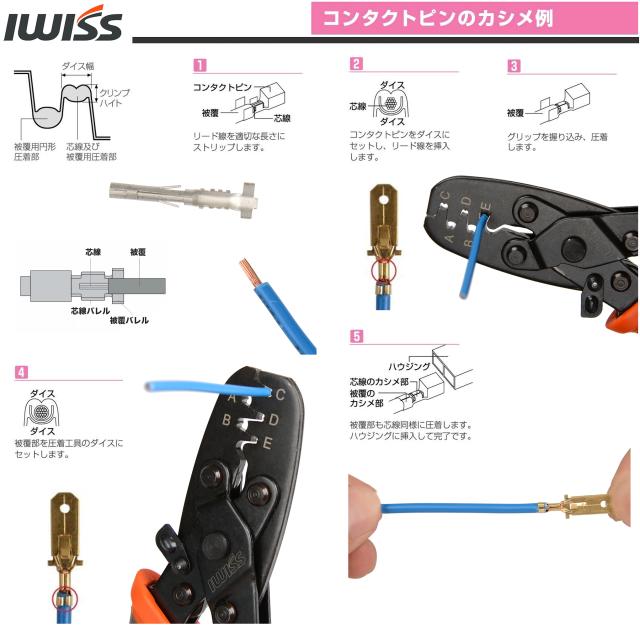

STEP 1：芯線圧着用ダイスの選定

芯線圧着用ダイスを選定。バレルを平行にした時の幅をノギスで計測してください。
STEP 2：端子を装着

選択したダイスの凹部に芯線バレルを手で装着してください。
グリップを軽く握り、芯線バレルとダイスを仮固定します。
STEP 3：芯線部の圧着

ストリップしたコードを芯線バレルに挿入してください。電線をセットした状態で、グリップを握りこみ本締めします。
STEP 4：被覆部の圧着

上記手順で同様にダイスを選択し圧着してください。

アイウィス社アイウィス(IWISS) 汎用タイプの圧着ペンチIWS-1424シリーズになります。
芯線と被覆を個別に圧着可能なタイプとなっております。オープンバレル用圧着ペンチとして米国ベストセラーに輝いた商品です。
圧着能力：AWG24-14 (0.2-2.0mm^2)
商品長さ：195mm
重量：280g
用途：芯線と被覆を個別に圧着
参考対応可能な端子：OEM、Molex、Delphi、Deutsch、AMP / Tyco、Harley、PC / Computer、Automotive、デルファイ社Weather Pack、Metri-Pack等の圧着作業に。

ご注意（免責）

＞必ずお読み下さい
●感電の恐れがありますので、活線の圧着作業は行わないで下さい。
●圧着する端子およびスリーブに適合する工具を使用して下さい。
●適正な接続を得る為、圧着する端子およびスリーブと電線のサイズを間違えないようにして下さい。圧着不良により火災の原因となる恐れがあります。
●成形確認機構により、完全に圧着できるまでハンドルは開かない。
