【エレキット】ELEKIT 出力可変・安定化電源ユニット はんだ付け工作キット PS-3248 EK JAPAN イーケイジャパン
2,380円(税込)
配送情報
お届け予定日:6月5日〜6月8日
※一部地域・離島につきましては、表示のお届け予定日期間内にお届けできない場合があります。ロットナンバー
354559741
商品説明
機能拡張も可能な電源ユニット機能拡張も可能な電源ユニット機能拡張も可能な電源ユニット
【主な特長】

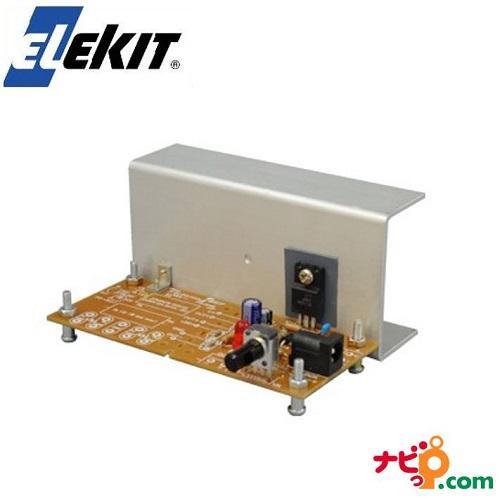

可変電源専用ICのNJM317(または互換品)を使用した安定化電源のユニットです。
出力電圧はDC1.25V〜で、最大23Vまで(入力電圧DC25V時)の範囲で調整可能です。
標準ではシンプルな可変電源ですが、機能拡張のための基板が付属していますので、市販の電圧計や
スイッチなどを取り付けると、本格的な実験用電源を構成することができます。
【商品の仕様】
"入力電圧範囲…DC3.5〜25V
出力電圧範囲…DC1.25〜(入力電圧−2V)
出力電流容量…最大1.5A(入出力間電位差5V以下の場合)
放熱器サイズ…100×27×50 (アルミ:t=2mm)
基板サイズ…100mm×45mm
【特徴】
・入力部はDCジャック付きで、ACアダプターも接続可。
※接続可能なACアダプターはセンタープラスで、プラグ寸法が内径2.1mm、外径5.5mmのもの。
DCジャックにACアダプターを接続すると、入力端子に接続された電圧がカットされ、ACアダプター入力が優先されます。
・機能拡張しない場合、基板を半分に切り取り、よりコンパクトにできます。
・出力電圧固定で使用するための、固定抵抗取り付けスペースも装備。
・放熱器付きで、組み立て後すぐに使用できます。
・市販部品の追加で機能拡張可能。
■工作に必要な工具:はんだごて、ニッパー
【主な特長】
可変電源専用ICのNJM317(または互換品)を使用した安定化電源のユニットです。
出力電圧はDC1.25V〜で、最大23Vまで(入力電圧DC25V時)の範囲で調整可能です。
標準ではシンプルな可変電源ですが、機能拡張のための基板が付属していますので、市販の電圧計や
スイッチなどを取り付けると、本格的な実験用電源を構成することができます。
【商品の仕様】
"入力電圧範囲…DC3.5〜25V
出力電圧範囲…DC1.25〜(入力電圧−2V)
出力電流容量…最大1.5A(入出力間電位差5V以下の場合)
放熱器サイズ…100×27×50 (アルミ:t=2mm)
基板サイズ…100mm×45mm
【特徴】
・入力部はDCジャック付きで、ACアダプターも接続可。
※接続可能なACアダプターはセンタープラスで、プラグ寸法が内径2.1mm、外径5.5mmのもの。
DCジャックにACアダプターを接続すると、入力端子に接続された電圧がカットされ、ACアダプター入力が優先されます。
・機能拡張しない場合、基板を半分に切り取り、よりコンパクトにできます。
・出力電圧固定で使用するための、固定抵抗取り付けスペースも装備。
・放熱器付きで、組み立て後すぐに使用できます。
・市販部品の追加で機能拡張可能。
■工作に必要な工具:はんだごて、ニッパー
